| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-7800 |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T |

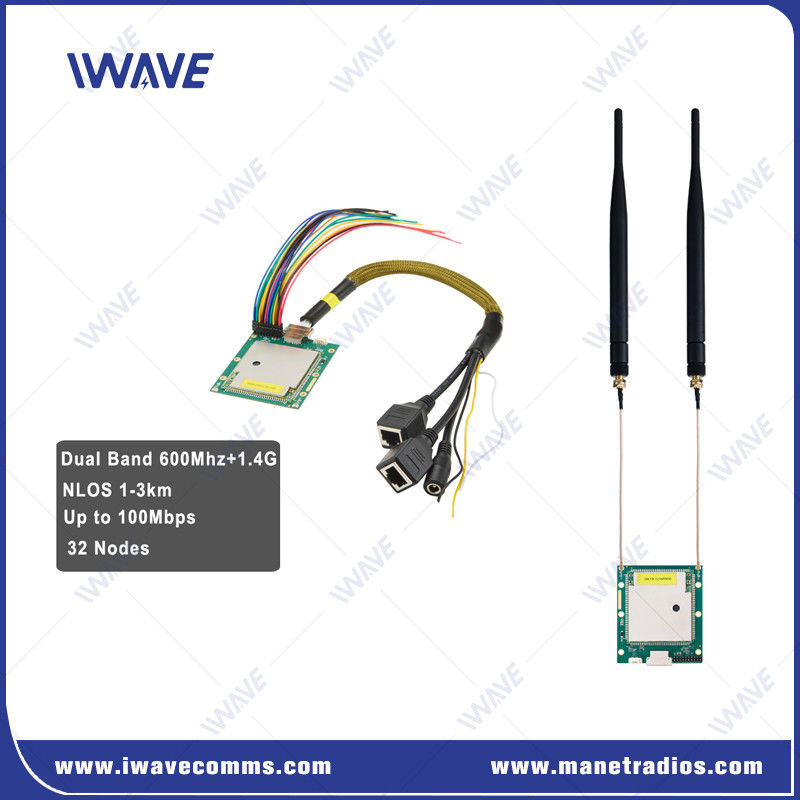

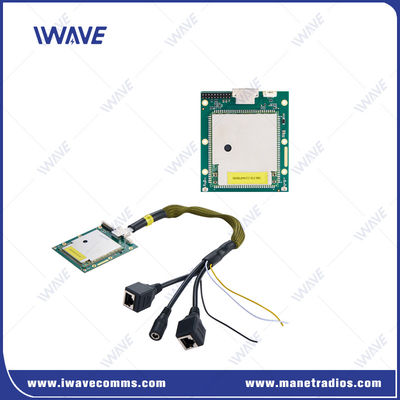

Module MIMO MESH pour les données vidéo et télémétriques des drones de 10 km
Définition
Lorsque vos véhicules terrestres sans pilote effectuent des tâches dans des environnements tels que les villes, les tunnels, les forêts denses et les montagnes,FD-7800 petit module IP MESH OEM créer un réseau de maillage dynamique et auto-réparation pour faire vos données se déplacent plus vite et plus longtemps en utilisant sa technologie 2x2 MIMO.
Le FD-7800 est une radio ultra-légère et ultra-compacte pour la surveillance NLOS et la diffusion vidéo.2*2 MIMO IP MESH module OEM créer un réseau de treillis auto-réparateur de 32 nœuds.
Le FD-7800 est une radio définie par logiciel idéale pour une gamme d'applications habitées, non habitées, commerciales et tactiques.
Caractéristiques
Il adopte la technologie automatique de saut de fréquence pour l'anti-interférence réduire considérablement la consommation d'énergie du système et la taille du module.
Le design miniature, léger et robuste permet au FD-7800 d'être un candidat idéal pour les applications sensibles à la taille.Les capacités de longue portée du FD-7800 permettent des communications vidéo et télémétriques sans fil de haute qualité..
Prend en charge 600 ((566-678Mhz) et 1.4Ghz ((1420-1530Mhz) réglables par logiciel.
Prend en charge jusqu'à 32 nœuds de réseautage dynamique, et la distance maximale d'un seul saut est de 5 km.
Supporte jusqu'à 31 sauts en cascade. Dans une situation idéale (SNR de nœud adjacent ≥ 15), le débit de transmission du terminal peut atteindre 6 Mbps.
Consommation d'énergie réduite, prise en charge en mode veille. Consommation moyenne d'énergie en veille (état connecté, aucune transmission de données) < 2 W, consommation d'énergie de travail typique < 10 W (transmission de données à large bande passante).
Application du projet
Extension sans fil Ethernet
Communication et gestion de la flotte de véhicules à moteur.
Communication en équipe mobile
Communication sans fil par UAV en essaim
Télémétrie sans fil
Vidéo sans fil
Systèmes de contrôle
Spécification
| Sans fil | |
| Technologie | Télécommunications sans fil basées sur la technologie TD-LTE |
| Le chiffrement | Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
| Taux de données | Maximum de 120 Mbps ((liens vers le haut et vers le bas) |
| Portée de communication | Air au sol 10 km NLOS Terre à terre 1 à 3 km |
| Nœud | 32 nœuds |
| MIMO | 2x2 MIMO |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |
| Dimension | 72*60*10 mm |
| Le poids | 33 g |
| Données de série | Résultats de l'enquête |
| La communication | Communication en double |
| Ratio de hausse et de baisse | Le nombre total de points de contrôle est de 0,95. |
| Reconstruction automatique | Rétablissement automatique après panne de liaison/ redéploiement du réseau après panne de liaison |
| Fréquence à double bande | 1.4G: 1420 MHz à 1530 MHz |
| 600 MHz: 566 MHz à 678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Port LAN | Port Ethernet 2x |
| Commune | 1xCOMUART Niveau TTL 3.3V, 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de contrôle de parité Taux de baud: 115200bps (par défaut) (57600, 38400, 19200, 9600 configurables) |
| Entrée de puissance | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à: |
| Sensitivité | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Environnement | |
| Température de fonctionnement | -40°C à +80°C |
Vidéo
|
|
