| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le modèle FD-615VT |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Maillage IP à haute puissance avec véhicule monté pour la transmission vidéo à longue portée NLOS
Introduction au projet

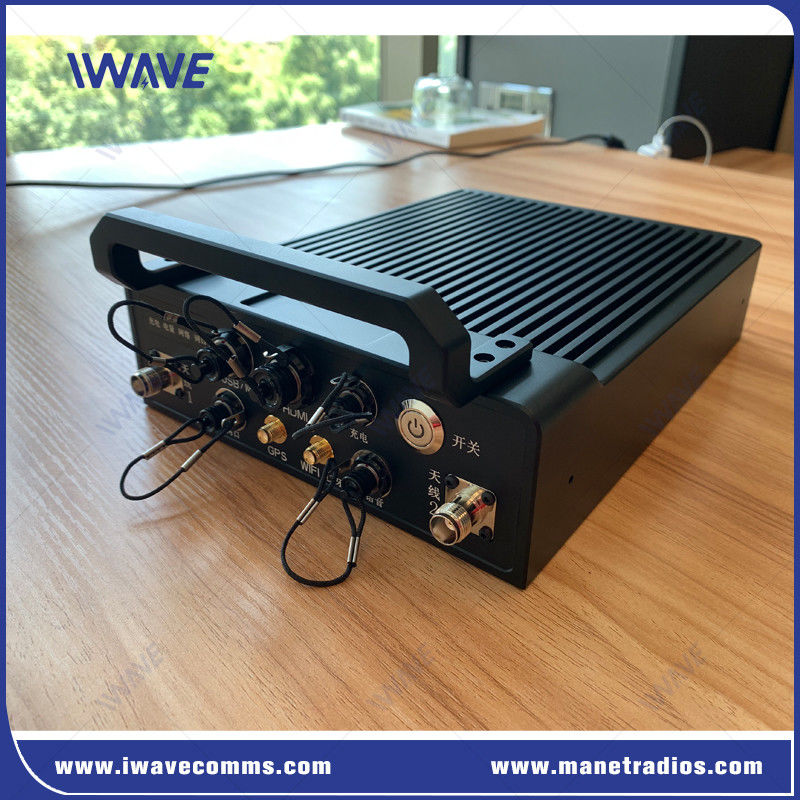

Le FD-615VT est une unité MIMO IP MESH de haute puissance pour véhicules en mouvement rapide avec communication vidéo et vocale NLOS longue portée.Il est disponible en version 10W et 20W pour créer une liaison de communication cryptée pour les véhicules en essaim au-delà de la ligne de vue dans des environnements RF complexes.
Protégé contre les chocs, les intempéries et la poussière, il est conçu pour un déploiement rapide avec une installation facile et un fonctionnement simple.
Tous les nœuds MESH forment un réseau à micro-ondes avec des capacités de routage dynamique et de transfert de paquets IP pour la transmission de données et de vidéos basées sur IP de l'utilisateur.
Caractéristiques
|
● Un réseau IP transparent permet la connexion d'un autre système de réseau basé sur IP ● Il peut être monté à l'intérieur ou à l'extérieur d'un appareil mobile. ● Un débit allant jusqu'à 30 Mbps ● Évolutif pour prendre en charge 8, 16, 32 nœuds ● bande de fréquences 800Mhz, 1,4Ghz, 2,4Ghz en option ● Flexible dans le déploiement, il prend en charge le déploiement de réseaux mesh, star, en chaîne ou hybrides. ● Le cryptage AES128/256 empêche l'accès non autorisé à votre source vidéo et de données. ● L'interface Web affichera en temps réel la topologie de tous les nœuds ● Mesh fluide auto-réparateur optimisé pour les applications mobiles ● Une excellente portée et une capacité de détection hors ligne de vue (NLOS) ● Le FD-615VT peut être déployé sur un terrain élevé ou sur un immeuble de grande hauteur pour servir de nœud d'agrégation ou de point de relais. ● Déploiement rapide, réseau auto-formant permet l'ajout ou la suppression de nœuds facilement, répondant ainsi à l'expansion du réseau au besoin. ● La modulation adaptative automatique assure un trafic vidéo et de données fluide dans les applications mobiles Chaque appareil peut être déplacé rapidement et au hasard, le système mettra automatiquement à jour la topologie. |
 |
● Spéctrum de diffusion par saut de fréquence (FHSS)
En ce qui concerne la fonction de saut de fréquence, l'équipe IWAVE a son propre algorithme et mécanisme.
Le produit IWAVE IP MESH calculera et évaluera en interne la liaison actuelle en fonction de facteurs tels que la résistance du signal reçu RSRP, le rapport signal-bruit SNR et le taux d'erreur en bits SER.Si sa condition de jugement est remplie, il effectuera un saut de fréquence et sélectionnera un point de fréquence optimal de la liste.
Si l'état sans fil est bon, le saut de fréquence ne sera pas effectué tant que la condition de jugement n'est pas remplie.
● Contrôle automatique des points de fréquence
Après le démarrage, il va essayer de construire un réseau avec les points de fréquence pré-stroudés avant le dernier arrêt.Il essaie automatiquement d'utiliser une autre fréquence disponible pour le déploiement du réseau..
● Contrôle automatique de la puissance
La puissance de transmission de chaque nœud est automatiquement réglée et contrôlée en fonction de sa qualité de signal.
Logiciel de gestion de réseau MESH
Le logiciel de gestion de réseau MESH développé par IWAVE vous montrera en temps réel la topologie, RSRP, SNR, distance, adresse IP et autres informations de tous les nœuds.Le logiciel est basé sur WebUI et vous pouvez vous connecter à tout moment n'importe où avec le navigateur IEÀ partir du logiciel, vous pouvez configurer les paramètres selon vos besoins, tels que la fréquence de travail, la bande passante, l'adresse IP, la topologie dynamique, la distance en temps réel entre les nœuds, le réglage de l'algorithme,rapport entre le sous-cadre et le cadre, commandes AT, etc.
Application du projet
Le FD-615VT est adapté à un déploiement à la fois urbain et rural en tant que système de site mobile et fixe utilisé dans des environnements terrestres, aériens et maritimes.opérations de pétrole et de gaz à distance, les infrastructures de communication urbaines de secours, les réseaux de micro-ondes privés, etc.
Spécification
| Généraux | |||
| La mise en œuvre de l'accord | MESH basé sur la norme de technologie sans fil TD-LTE | ||
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | ||
| Taux de mise à jour | 30 Mbps ((liens ascendants et descendants) | ||
| RANGE | 5 km-10 km ((près du sol au sol) (dépend de l'environnement réel) | ||
| Capacité | 32 nœuds | ||
| MIMO | 2x2 MIMO | ||
| Le pouvoir | 10 watts/20 watts | ||
| LATENCE | Transmission à un saut ≤ 30 ms | ||
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | ||
| - Je vous en prie. | Saut automatique de fréquence entre bandes | ||
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | ||
| Consommation d'électricité | 30 watts | ||
| Puissance d'entrée | DC28V | ||
| SENSIBLE | |||
| 2.4 GHz | 20 MHz | -99 dBm | |
| 10 MHz | - 103 dBm | ||
| 5MHZ | - 104 dBm | ||
| 3 MHz | -106 dBm | ||
| 1.4 GHz | 20 MHz | - 100 dBm | |
| 10 MHz | - 103 dBm | ||
| 5MHZ | - 104 dBm | ||
| 3 MHz | -106 dBm | ||
| 800 MHz | 20 MHz | - 100 dBm | |
| 10 MHz | - 103 dBm | ||
| 5MHZ | - 104 dBm | ||
| 3 MHz | -106 dBm | ||
| Bande de fréquences | |||
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| 1.4 GHz | 1427.9-1447.9MHz | ||
| 800 MHz | 806 à 826 MHz | ||
| Les produits de base | |||
| Température | -20°C à +55°C | ||
| Le poids | 8 kg ou plus | ||
| Dimension | 30 × 25 × 8 cm | ||
| Le projet de directive | Aluminium anodisé | ||
| Montage | Autres appareils à moteur | ||
| Stabilité | Température moyenne de réaction ≥ 10000 heures | ||

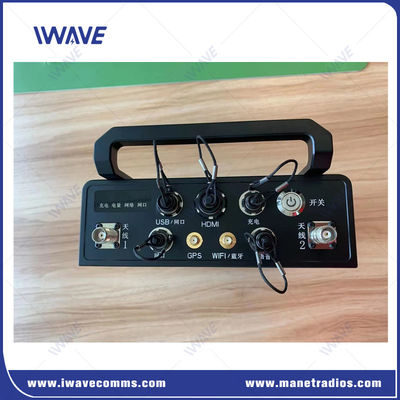

| Interfaces | |||
| RF | 2 connecteurs de type N1x SMA pour le Wifi | ||
| Éthernet | 1 x réseau local | ||
| Énergie d'entrée | 1 x Entrée CC | ||
| Données TTL | 1 x Port série | ||
| Débogage | 1 x le câble USB | ||
Vidéo
Vidéo
|
|
