| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-7800 |
| Nombre De Pièces: | 2 |
| Prix: | Négociable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T |

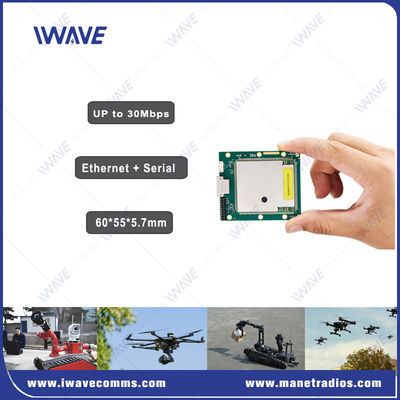

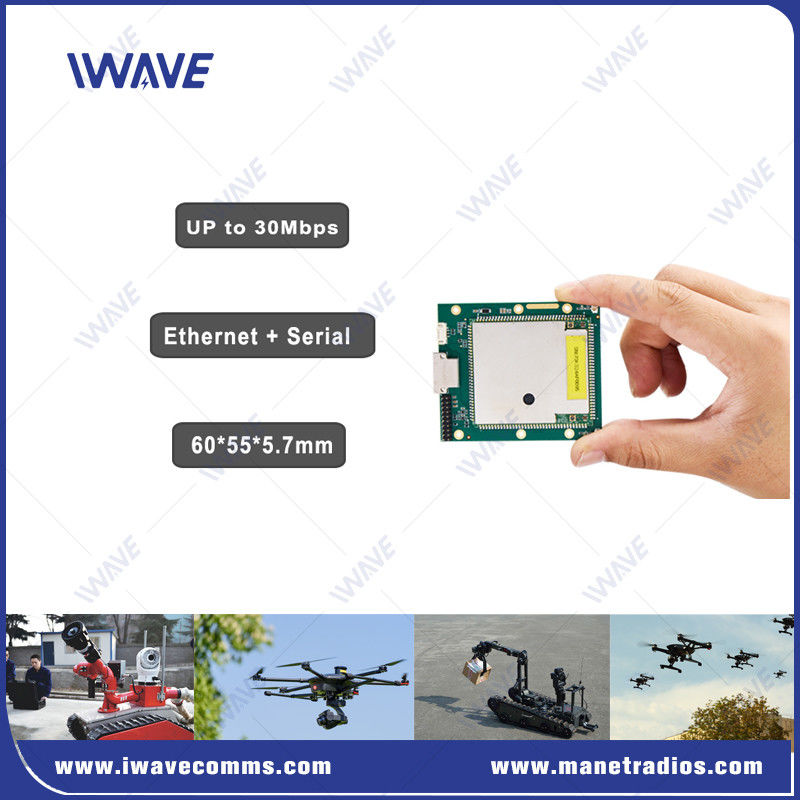

MIMO OEM IP MESH Module pour l'essaim de véhicules à haute tension
Définition
Le FD-7800 OEM MESH Module Digital Data Link fournit des communications vidéo, vocale et de données IP de haute fidélité à la vitesse de mission.Ses conceptions robustes en miniature peuvent fournir une large bande passante Ethernet et des données série.Les radios FD-7800 MIMO MESH représentent la prochaine génération de la technologie radio IWAVE MANET optimisée pour la taille, le poids et la puissance et conçue pour exceller dans les conditions les plus difficiles pour la vidéo à distance,télémétrie à distance, la robotique et d'autres systèmes de contrôle sans fil.
La nouvelle sélection dynamique de fréquence, le saut de fréquence et la fréquence indépendante de liaison ascendante / descendante offrent une interférence robuste et une immunité antiblocage.FD-7800 adopte la technologie de saut de fréquence automatique pour l'anti-interférence réduire considérablement la consommation d'énergie du système et la taille du module.FD-7800 fournit des liaisons de données à longue portée et à haut débit entre une ou plusieurs unités mobiles et une station de contrôle dans un environnement RF complexe.
Caractéristiques
Caractéristiques du réseau sans fil
Caractéristiques de la transmission
Sécurité
Caractéristiques de la couche physique
Spécification
| Sans fil | |
| Technologie | Télécommunications sans fil basées sur la technologie TD-LTE |
| Le chiffrement | Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
| Taux de données | Maximum de 120 Mbps ((liens vers le haut et vers le bas) |
| Portée de communication | Air au sol 10 km NLOS Terre à terre 1 à 3 km |
| Nœud | 32 nœuds |
| MIMO | 2x2 MIMO |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |

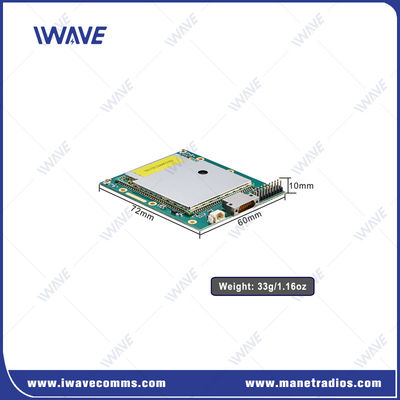

| Dimension | 72*60*10 mm |
| Le poids | 33 g |
| Données de série | Résultats de l'enquête |
| La communication | Communication en double |
| Ratio de hausse et de baisse | Le nombre total de points de contrôle est de 0,95. |
| Reconstruction automatique | Rétablissement automatique après panne de liaison/ redéploiement du réseau après panne de liaison |
| Fréquence à double bande | 1.4G: 1420 MHz à 1530 MHz |
| 600 MHz: 566 MHz à 678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Port LAN | Port Ethernet 2x |
| Commune | 1xCOMUART Niveau TTL 3.3V, 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de contrôle de parité Taux de baud: 115200bps (par défaut) (57600, 38400, 19200, 9600 configurables) |
| Entrée de puissance | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à: |
| Sensitivité | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Environnement | |
| Température de fonctionnement | -40°C à +80°C |
