| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-61MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Modèle:FD-61MN

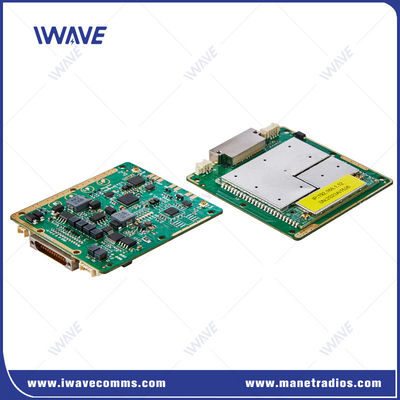

FD-61MN Module IP MESH numérique en miniature à trois bandes pour l'essaim de drones et la flotte de robotique
Introduction au projet
LeLe FD-61MNest un OEM en miniatureModule de transmission de données en réseau IP numérique tribandeconçus pourLes drones,Les drones,Les véhicules à roues libres,VUSCe module permet une diffusion continue de vidéos et de données dans un réseau décentralisé, "sans infrastructure", en utilisant trois bandes de fréquences sélectibles:800 MHz,1.4 GHz, et2.4 GHzElle intègrele saut automatique de fréquence (FHSS);etmodulation adaptativepour des performances améliorées dans des environnements RF complexes.
Réseau de maillage auto-formant et auto-réparateur: s'adapte automatiquement au moment où les nœuds se joignent ou se séparent, en maintenant une connectivité continue même si certains nœuds sont perdus.
Technologie anti-entraveUtilisationscodage et modulation adaptatifspour s'adapter à l'évolution des conditions du signal, en minimisant les jitters et en assurant une transmission de données stable.
Une communication à longue portée:
NLOS (non-ligne de vue)Région:1 à 3 kmpour les véhicules terrestres sans pilote.
Air-solRégion:Jusqu'à 10 kmpour les drones.
Ports de communication multiples:
Ports Ethernetpour une transmission de données flexible.
Ports UARTpour la communication en série, permettant le contrôle des flottes de drones/UGV.
Contrôle de l'essaim des drones et de la flotte des drones: Prend en charge le contrôle précis de plusieurs unités via des ports série, en utilisant des adresses IP et des ports pour gérer les données de contrôle.

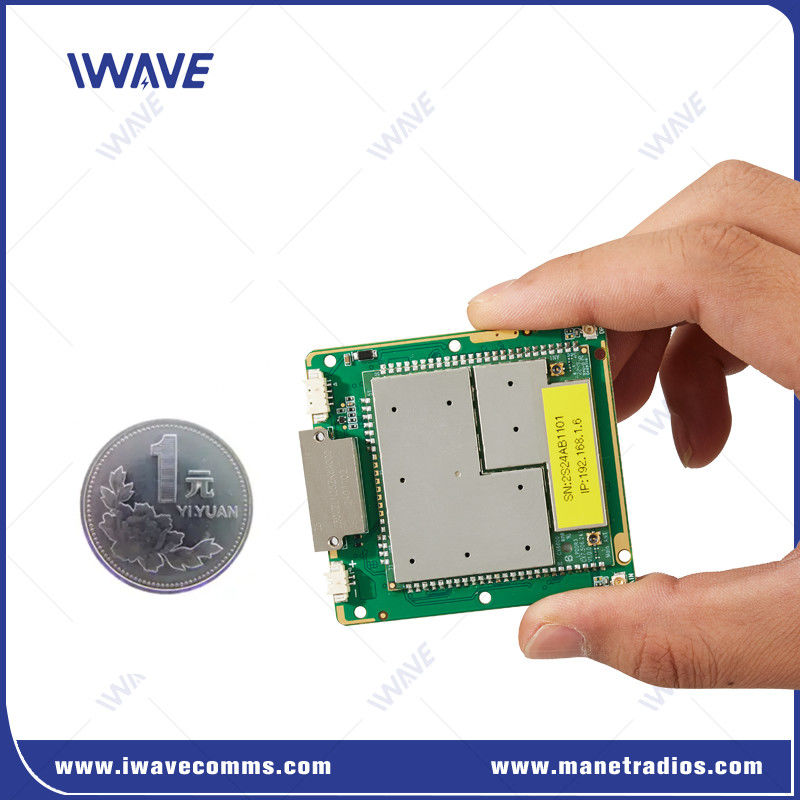

Format OEM compact: conception de planche nue pour une intégration facile dans les systèmes robotiques.
Liens vidéo et de données sans fil: Fournit des services vidéo et de données haute définition pour les véhicules sans pilote dans des environnements tactiques, tels que les opérations de sécurité et de défense.
Intégration des systèmes robotiques: le FD-61MN peut être intégré dans des drones, des UGV, des USV et d'autres systèmes autonomes pour le flux et le contrôle de données en temps réel.
Contrôle multi-robots: permet une télémétrie précise et le contrôle de plusieurs UAV ou UGV par communication IP.
Portée évolutive: La portée peut être étendue avec des amplificateurs de renforcement supplémentaires pour des déploiements plus importants.
Spécification
| Généraux | ||
| Technologie | MESH basé sur la norme de technologie sans fil TD-LTE | |
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du taux du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 km ((air au sol) 500m-3km ((NLOS du sol au sol) |
|
| Capacité | 32 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts |
|
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Bande de fréquences | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806 à 826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Des produits de la catégorie 1 | |||||||
| Mode de communication | Unicast, multicast, diffusion | ||||||
| Mode de transmission | Le plein duplex | ||||||
| Mode réseau | Autoguérison | Autodétermination, auto-organisation, auto-configuration, auto-maintenance | |||||
| Routage dynamique | Mise à jour automatique des itinéraires en fonction des conditions de liaison en temps réel | ||||||
| Contrôle du réseau | Surveillance par l'État | État de la connexion /rsrp/snr/distance/débit de liaison ascendante et descendante | |||||
| Gestion du système | WATCHDOG: toutes les exceptions au niveau du système peuvent être identifiées, réinitialisation automatique | ||||||
| Rétransmission | L1 | Déterminer si la retransmission doit être effectuée sur la base des différentes données transportées (AM/UM); les retransmissions HARQ | |||||
| L2 | Les retransmissions HARQ | ||||||
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Interfaces | ||
| RF | 2 x IPX | |
| Éthernet | 3xEthernet | |
| Port de série | Port de série 3x | |
| Entrée de puissance | 2*Porte de puissance (alternative) | |
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 26 grammes | |
| Dimension | 60*55*5,7 mm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
Vidéo
|
|
