| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-7800 |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T |

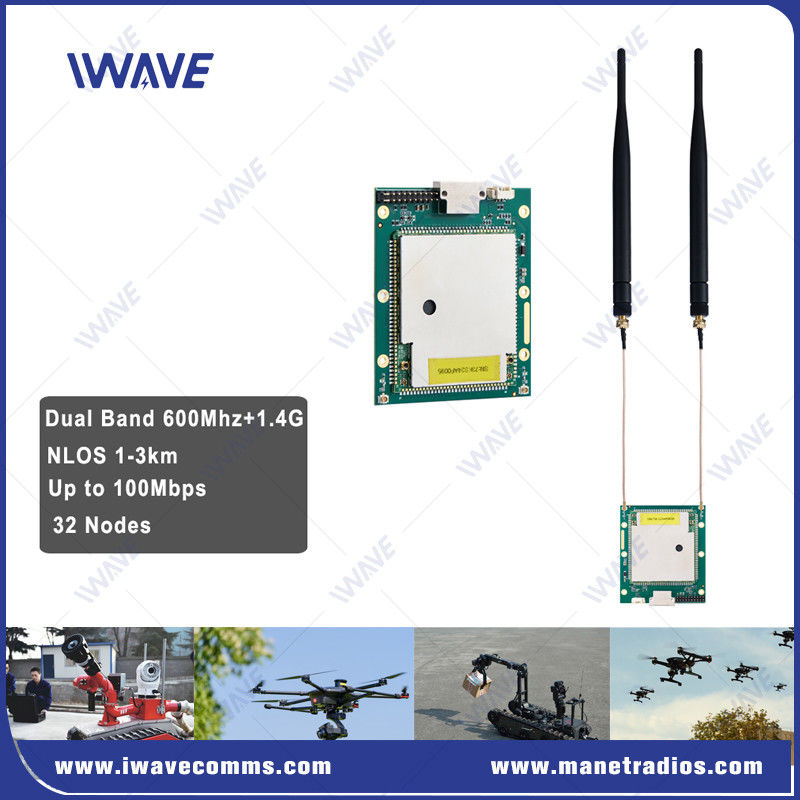

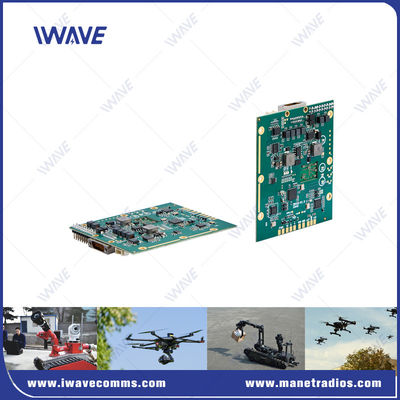

NLOS 3km Mesh Radio Module HD Vidéo émetteur
Définition
IWAVE propose à la fois des produits inclus et des produits OEM pour transférer des données série sans fil.4Ghz ((1420-1530Mhz) et largeurs de bande programmables (1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz).IWAVE offre également des communications de haute puissance (jusqu'à 10W) pour fournir une liaison sans fil robuste sur de très longues distances.Le FD-7800 est disponible en format OEM (plaque nue) pour l'intégration de la plate-forme afin de créer une plate-forme avancée., un réseau mobile ad hoc (MANET) évolutif et efficace.
Principales caractéristiques
L'appareil peut être équipé d'un module de codage vidéo, d'un module de voix intégré, d'un module sans fil WLAN,Module de positionnement SIG ou module de passerelle de réseau public pour répondre aux exigences d'application de différents scénarios.
Comparé au mode MIMO, le mode CA n'a aucune restriction sur l'emplacement et l'espacement de l'installation des antennes, ce qui rend le déploiement plus flexible.
Il adopte la technologie automatique de saut de fréquence pour l'anti-interférence réduire considérablement la consommation d'énergie du système et la taille du module.
Le design miniature, léger et robuste permet au FD-7800 d'être un candidat idéal pour les applications sensibles à la taille.Les capacités de longue portée du FD-7800 permettent des communications vidéo et télémétriques sans fil de haute qualité..
Application du projet
Extension sans fil Ethernet
Communication et gestion de la flotte de véhicules à moteur.
Communication en équipe mobile
Communication sans fil par UAV en essaim
Données de télémétrie sans fil
Vidéo sans fil
Systèmes de contrôle pour les plates-formes sans équipage
Spécification
| Sans fil | |
| Technologie | Télécommunications sans fil basées sur la technologie TD-LTE |
| Le chiffrement | Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
| Taux de données | Maximum de 120 Mbps ((liens vers le haut et vers le bas) |
| Portée de communication | Air au sol 10 km NLOS Terre à terre 1 à 3 km |
| Nœud | 32 nœuds |
| MIMO | 2x2 MIMO |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |
| Dimension | 72*60*10 mm |
| Le poids | 33 g |
| Données de série | Résultats de l'enquête |
| La communication | Communication en double |
| Ratio de hausse et de baisse | Le nombre total de points de contrôle est de 0,95. |
| Reconstruction automatique | Rétablissement automatique après panne de liaison/ redéploiement du réseau après panne de liaison |
| Fréquence à double bande | 1.4G: 1420 MHz à 1530 MHz |
| 600 MHz: 566 MHz à 678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Port LAN | Port Ethernet 2x |
| Commune | 1xCOMUART Niveau TTL 3.3V, 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de contrôle de parité Taux de baud: 115200bps (par défaut) (57600, 38400, 19200, 9600 configurables) |
| Entrée de puissance | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à: |
| Sensitivité | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Environnement | |
| Température de fonctionnement | -40°C à +80°C |
Vidéo
|
|
