| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro de série FD-7802 |
| Nombre De Pièces: | 2 |
| Délai De Livraison: | 2 semaines |
| Conditions De Paiement: | T/T |

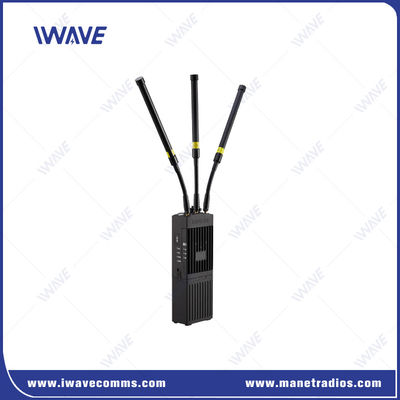

Réseau MIMO sans fil Ad Hoc Radio portable
Description du produit
•FD-7802WG est une station de radio portative de réseau ad hoc sans fil MIMO de 2W/5W, qui adopte le mode de fonctionnement en double mode et en double bande et prend en charge le mode réseau étoile et ad hoc.
•Il fournit des canaux de transmission IP transparents pour les applications de la couche supérieure telles que la vidéo, la voix et les données.
•Tous les nœuds négocient automatiquement des itinéraires à travers la couche de liaison, éliminant ainsi le besoin de configuration manuelle et établissant rapidement un réseau de communication à tout moment et n'importe où.
•L'appareil peut être équipé d'un module de codage vidéo, d'un module de voix intégré, d'un module sans fil WLAN,Module de positionnement SIG ou module de passerelle de réseau public pour répondre aux exigences d'application de différents scénarios.
•Le FD-7802WG peut prendre en charge jusqu'à 64 nœuds, jusqu'à 6 niveaux de saut, la bande passante totale de liaison ascendante et descendante est jusqu'à 100 Mbps et la distance de communication peut atteindre 0-10 km (ligne de vision).

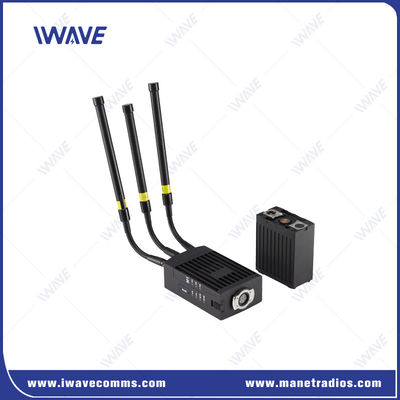

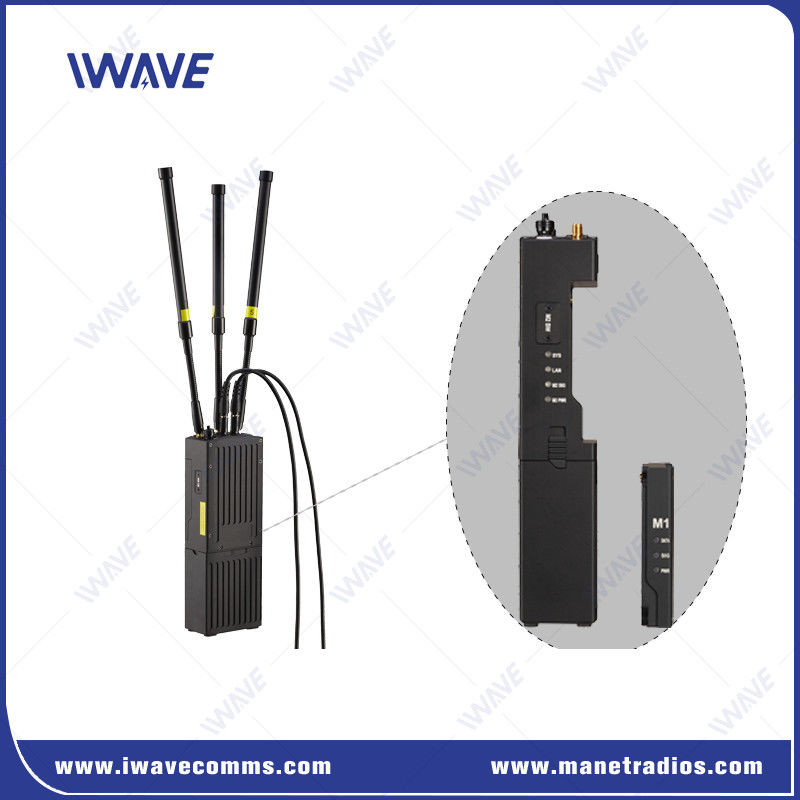

•L'appareil dispose d'un module de communication central amovible et d'une batterie. La durée de fonctionnement de la batterie est d'au moins 4 heures, le poids est d'environ 1,5 kg et la taille est d'environ 20,8 cm*7,6 cm*4.3 cm
Spécification
| Les postes | Les spécifications |
| Fréquence | 600 MHz/800 MHz/1,4 GHz/bande double |
| Technologie | Technologie sans fil basée sur TD-LTE |
| Modulation | Prise en charge de QPSK/16QAM/64QAM et autres méthodes de modulation |
| Chaîne sans fil | Prise en charge du MIMO 3T3R |
| Le pouvoir | 2W/ 5W |
| Sensitivité | Les données sont fournies à l'adresse suivante: |
| Largeur de bande du canal sans fil | Prise en charge de 3MHz/5MHz/10MHz/20MHz/40MHz (mode d'agrégation des porteurs CA) |
| Capacité anti-interférence | Prise en charge de la technologie de saut de fréquence dynamique |
| La latence | Délai de transmission des données par interface aérienne < 30 ms |
| Le chiffrement | Prise en charge du chiffrement de couche 2, ZUC, SNOW3G, AES trois méthodes de chiffrement facultatives |
| Débit | 100 Mbps |
| Capacités de mise en réseau | Mode hybride Star + MESH/réseau en chaîne (facultatif) |
| Distance de communication | 0 à 10 km (transmission en ligne de vision, distance réelle dépend de l'environnement de transmission) |
| Capacité du réseau | 64 nœuds |
| Capacité en cascade | 6 sauts |
| Fonction de transmission de données | Prise en charge de la transmission de données basée sur des paquets IP |
| Transmission vidéo | Prise en charge de la transmission d'images haute définition 1080p, adaptation du flux de code H.264/H.265 |
| Transmission du port en série | Prise en charge de la conversion de données de port série et de données IP, et prise en charge de Modbus, MQTT, HTTP et d'autres protocoles de communication série |
| Temps de démarrage | Pas plus de 60 ans |
| Temps de mise en réseau | Pas plus de 90 ans |
| Mise à niveau de la version | Mise à niveau et remplacement de la version de support du périphérique |
| Propulsé par | Adaptateur CC 12V / AC / batterie au lithium de grande capacité |
| Feux d'indicateur | Indication de l'alimentation électrique et de la qualité du réseau |
| Antenne | Antenne omnidirectionnelle standard de 2 dB |
| conception amovible | Module de communication sans fil et batterie amovible |
| Durée de la batterie | La durée de travail continue est de ¥4 heures |
| Interface du périphérique | Interface de prise d'alimentation de la prise d'aviation * 1 |
| Interface de prise de prise d'aéronef à port Ethernet * 2 | |
| Interface de prise de prise de données de port série pour l'aviation * 1 | |
| Interface TNC RF sans fil*3 | |
| Composants périphériques | Module de codage d'image (HDMI/SDI) |
| Composantes optiques | Module de traitement de la voix (/APPEL VOICE) |
| Module sans fil WLAN (2,4 GHz/5,8 GHz) | |
| Module de passerelle de réseau public (4G/5G) | |
| Module de positionnement SIG (GPS/Beidou) | |
| Le poids | 2,6 kg (sans antenne) |
| Taille | ¥260mm*130mm*100mm (à l'exclusion des antennes) |
| Température de fonctionnement | -20°C à 55°C |
| Température de stockage | -40 °C à 65 °C |
| Plage de température et d'humidité | 95% ± 3%, à 40 °C, non condensé |
| Protéger | Pour la protection contre la corrosion |
| Installation | Portatif/sac à dos |
Interface
Application du projet
Chaque chef de groupe utilise un dispositif à double fréquence Manpack MESH.
Dans le groupe, chaque membre utilise un dispositif de maillage portable FD-7802WG, porte un casque avec caméra ou microphone qui peut communiquer avec les autres.
Vidéo
Vidéo
|
|
