| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro de série FD-7802 |
| Nombre De Pièces: | 2 |
| Délai De Livraison: | 2 semaines |
| Conditions De Paiement: | T/T |
Radio IP à large bande portable MESH pour la transmission vidéo dans NLOS
Description du produit

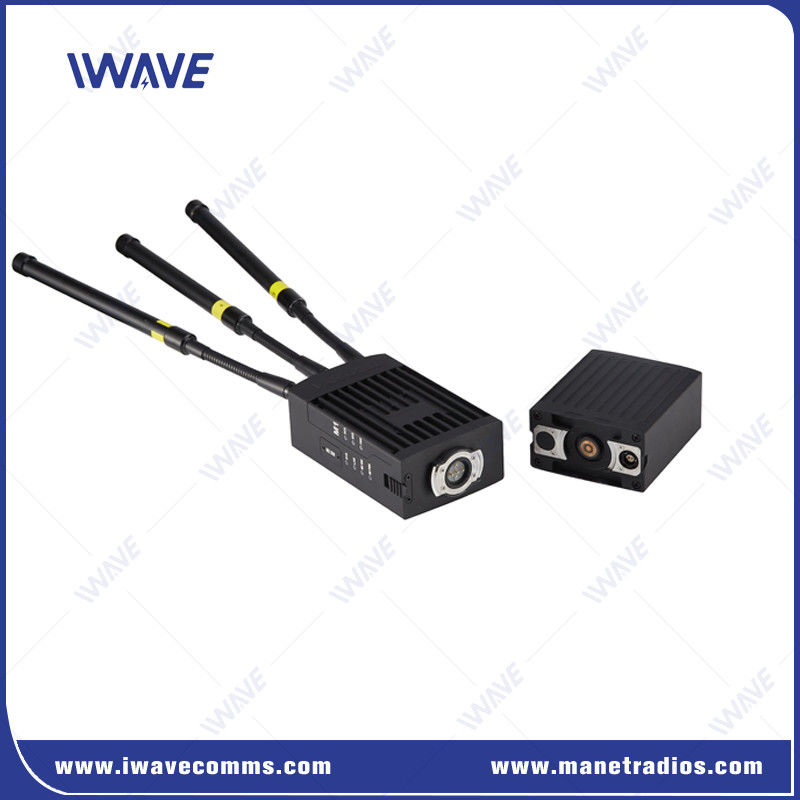

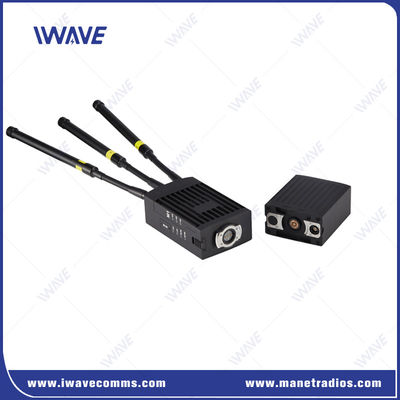

Le FD-7802WG est une radio IP MESH portable à large bande qui utilise la technologie de réseau ad hoc sans fil.Il adopte un mode de fonctionnement à double mode et à double fréquence et prend en charge à la fois les modes de réseau ad hoc et star Il peut fournir des canaux de transmission IP transparents pour les applications de la couche supérieure telles que la vidéo, la voix et les données.

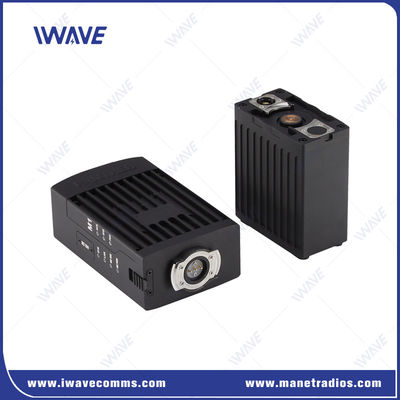

Le FD-7802WG négocie automatiquement des itinéraires à travers la couche de liaison entre tous les nœuds.Il peut rapidement établir un réseau de communication n'importe où et n'importe quandLa radio IP MESH portable à large bande adopte un module de communication de base amovible et une batterie amovible.légère et compacte, une faible consommation d'énergie et une large bande passante.il répond aux besoins portables des soldats en plein air et individuels et peut être largement utilisé dans les communications d'urgence, le déploiement rapide, les enquêtes sur le terrain, les opérations souterraines et d'autres industries.
Le FD-7802WG fournit une interface Ethernet câblée et un port série de données, etc., ce qui facilite l'accès au réseau par d'autres terminaux mobiles.la radio IP MESH portable à large bande peut également fournir une variété de modules accessoires tels que le module de codage vidéo et d'image, un module vocal intégré, un module sans fil WLAN, un module de positionnement SIG ou un module de passerelle de réseau public, etc., pour répondre à diverses exigences d'application dans différents scénarios.
Les avantages
Prise en charge de 64 nœuds. tout nœud peut communiquer librement
Soutenir le déploiement rapide des opérations.Déployer rapidement un réseau privé pour la communication de groupe en 5 minutes.La batterie peut être rapidement retirée et remplacée
Routage intelligent. Le réseau change automatiquement de route en fonction de facteurs tels que le nombre de transcepteurs et l'environnement du canal.
La topologie du réseau est variable. La topologie peut être basculée entre des topologies linéaires, étoile et maillage ou plusieurs topologies coexistant.
Puissance adaptative.Selon les conditions du canal, ajustez adaptivement la puissance d'émission et de réception pour réduire la consommation d'énergie et les interférences du réseau
Spécification
| Les postes | Les spécifications |
| Fréquence | 600 MHz/800 MHz/1,4 GHz/bande double |
| Technologie | Technologie sans fil basée sur TD-LTE |
| Modulation | Prise en charge de QPSK/16QAM/64QAM et autres méthodes de modulation |
| Chaîne sans fil | Prise en charge du MIMO 3T3R |
| Le pouvoir | 2W/ 5W |
| Sensitivité | Les données sont fournies à l'adresse suivante: |
| Largeur de bande du canal sans fil | Prise en charge de 3MHz/5MHz/10MHz/20MHz/40MHz (mode d'agrégation des porteurs CA) |
| Capacité anti-interférence | Prise en charge de la technologie de saut de fréquence dynamique |
| La latence | Délai de transmission des données par interface aérienne < 30 ms |
| Le chiffrement | Prise en charge du chiffrement de couche 2, ZUC, SNOW3G, AES trois méthodes de chiffrement facultatives |
| Débit | 100 Mbps |
| Capacités de mise en réseau | Mode hybride Star + MESH/réseau en chaîne (facultatif) |
| Distance de communication | 0 à 10 km (transmission en ligne de vision, distance réelle dépend de l'environnement de transmission) |
| Capacité du réseau | 64 nœuds |
| Capacité en cascade | 6 sauts |
| Fonction de transmission de données | Prise en charge de la transmission de données basée sur des paquets IP |
| Transmission vidéo | Prise en charge de la transmission d'images haute définition 1080p, adaptation du flux de code H.264/H.265 |
| Transmission du port en série | Prise en charge de la conversion de données de port série et de données IP, et prise en charge de Modbus, MQTT, HTTP et d'autres protocoles de communication série |
| Temps de démarrage | Pas plus de 60 ans |
| Temps de mise en réseau | Pas plus de 90 ans |
| Mise à niveau de la version | Mise à niveau et remplacement de la version de support du périphérique |
| Propulsé par | Adaptateur CC 12V / AC / batterie au lithium de grande capacité |
| Feux d'indicateur | Indication de l'alimentation électrique et de la qualité du réseau |
| Antenne | Antenne omnidirectionnelle standard de 2 dB |
| conception amovible | Module de communication sans fil et batterie amovible |
| Durée de la batterie | La durée de travail continue est de ¥4 heures |
| Interface du périphérique | Interface de prise d'alimentation de la prise d'aviation * 1 |
| Interface de prise de prise d'aéronef à port Ethernet * 2 | |
| Interface de prise de prise de données de port série pour l'aviation * 1 | |
| Interface TNC RF sans fil*3 | |
| Composants périphériques | Module de codage d'image (HDMI/SDI) |
| Composantes optiques | Module de traitement de la voix (/APPEL VOICE) |
| Module sans fil WLAN (2,4 GHz/5,8 GHz) | |
| Module de passerelle de réseau public (4G/5G) | |
| Module de positionnement SIG (GPS/Beidou) | |
| Le poids | 2,6 kg (sans antenne) |
| Taille | ¥260mm*130mm*100mm (à l'exclusion des antennes) |
| Température de fonctionnement | -20°C à 55°C |
| Température de stockage | -40 °C à 65 °C |
| Plage de température et d'humidité | 95% ± 3%, à 40 °C, non condensé |
| Protéger | Pour la protection contre la corrosion |
| Installation | Portatif/sac à dos |
Interface

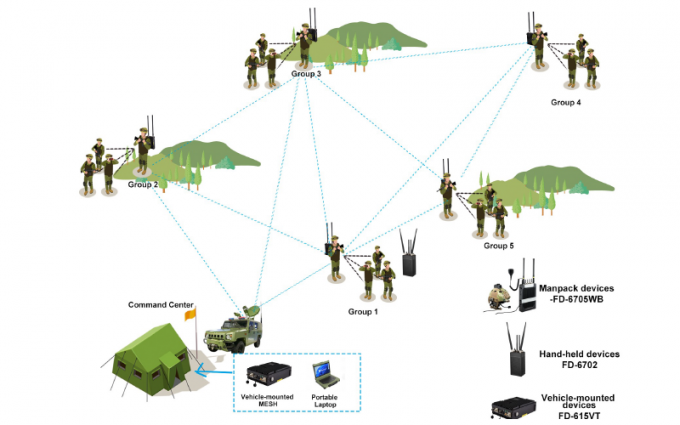

Application du projet
Chaque chef de groupe utilise un dispositif à double fréquence Manpack MESH.
Dans le groupe, chaque membre utilise un dispositif de maillage portable FD-7802WG, porte un casque avec caméra ou microphone qui peut communiquer avec les autres.
Vidéo
Vidéo
|
|
