| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-6800 |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | T/T |
20 km FPGA UAV Télémétrie Vidéo Lien de données
Introduction au projet

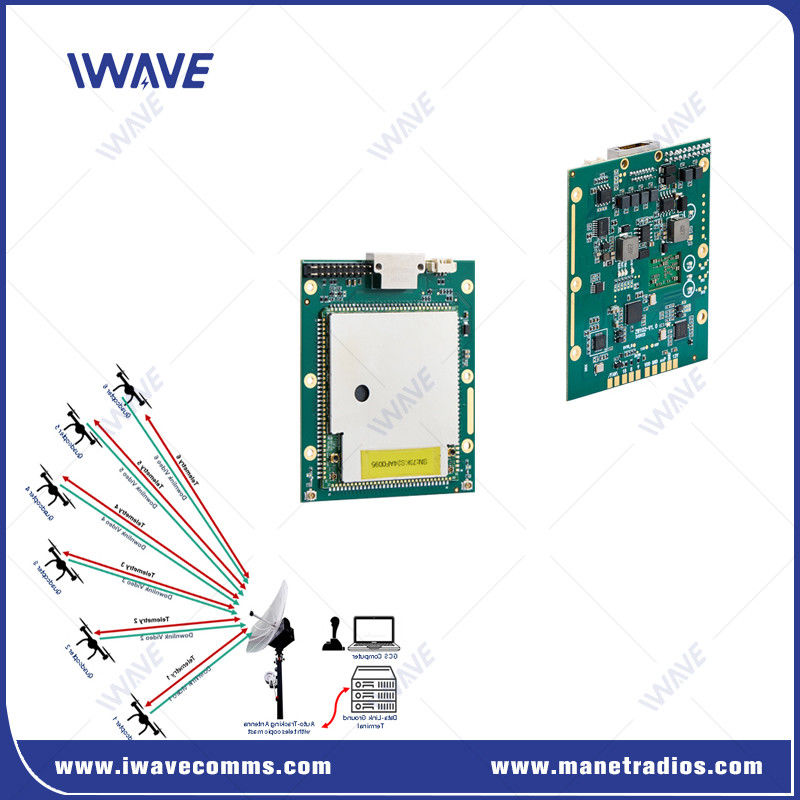

Le FDM-6800 est un dispositif de transmission de données à large bande 2X2 MIMO. Il prend en charge une variété de fonctions d'allocation de bande passante et de communication IP, permettant la création d'un réseau local sans fil.Avec sa transmission bidirectionnelle et sa conception légère, il est bien adapté pour le contrôle de la télémétrie des petits drones et l'acquisition vidéo à faible latence.
Avec un poids de seulement 33 g, une consommation d'énergie de seulement 5 W mais une puissance de sortie de 200 mW, le FDM-6800 est idéal pour les applications UxV critiques en termes de taille et de poids,offrant le SWaP d'une solution à planche nue.

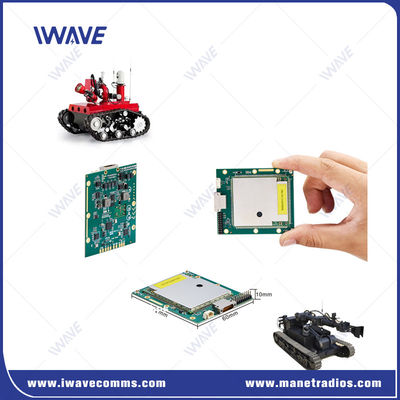

Le FDM-6800 est disponible en format OEM (bare board) pour l'intégration de la plateforme.
Application du projet
Le FDM-6800 fonctionne simultanément dans les bandes à double fréquence de 600 MHz et de 1,4 GHz.Les utilisateurs peuvent également activer la fonction de saut de fréquence, à ce moment, le FDM-6800 fonctionnera sur les deux bandes. Une fois interféré, il sautera rapidement et automatiquement sa fréquence de travail entre 600 MHz et 1,4 GHz.
Non seulement nous construisons une technologie supérieure, mais nous vous aidons à en tirer le meilleur parti.
Caractéristiques
Un nœud maître prend en charge 64 nœuds esclaves
Transmission de données vidéo, mavelink et télémétrie sans fil de 20 km entre l'air et le sol
Prise en charge de la transmission mobile non en ligne de vue (NLOS) à 1-3 km
FHSS à l'intérieur des bandes et à travers les bandes pour l'anti-interférence
Deux bandes sélectionnables à 600 MHz et à 1,4 GHz
Saut de fréquence de 600 MHz à 1,4 GHz pour lutter contre les brouillages
Petite taille, poids léger, installation facile
Conception de combinaisons modulaires hautement intégrées
Le système d'aérodrome doit être équipé d'un système d'aérodrome de type RJ45/TTL/RS232/RS485/RS422/SBUS (personnalisable).
Radio définie par logiciel, SDR, fonctionnement facile de la page web
Logiciel de gestion réseau pour surveiller réellement le SNR, RSSI, la topologie et la distance entre les nœuds.
Le document API est disponible pour être intégré dans la plateforme tierce.
Spécification
| Technologie | Télécommunications sans fil basées sur la technologie TD-LTE |
| Le chiffrement | Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
| Taux de données | Jusqu'à 100 Mbps ((liens ascendants et descendants) |
| Portée de communication | Air au sol 20 km NLOS Terre à terre 1 à 3 km |
| Nœud | 64 nœuds |
| MIMO | 2x2 MIMO |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |
| Dimension | 72*60*10 mm |
| Le poids | 33 g |
| Fréquence à double bande | 1.4G: 1420 MHz à 1530 MHz |
| 600 MHz: 566 MHz à 678 MHz | |
| RF | 2 x IPX |
| Port LAN | Port Ethernet 3x |
| Commune | 2xCOMUART |
|
|
