| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro de série: |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 3-5 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Module de maillage IP sans fil OEM pour la transmission vidéo HD pour UAV et UGV
Introduction au projet
Le FD-6100 fournit une transmission de données réseau MESH hautement intégrée et auto-organisée, et il est équipé d'un réseau automatique, d'un routage automatique, d'une modulation automatique de fréquence,guérison automatiqueEn même temps, sa faible consommation d'énergie et sa mini taille répondent aux besoins d'applications variées, telles que la production industrielle, la communication d'urgence, la transmission d'image,surveillance sans conducteur et vidéo.
Basé sur un chipset SOC mature et une norme de communication sans fil TD-LTE, le FD-6100 prend en charge le réseau MESH Ad-Hoc et ne dépend pas du réseau public.Il adopte des technologies OFDM et MIMO pour prendre en charge plusieurs bandes:3MHz/5MHz/10MHz/20MHz. Sa conception de l'architecture du système plat peut réduire efficacement le retard du système, améliorer la capacité de transmission du système pour atteindre une longue distance de transmission,un grand débit de données et une forte capacité anti-interférence.
Application du projet
|
|
| Généraux | ||
| La mise en œuvre de l'accord | MESH basé sur la norme de technologie sans fil TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| RANGE | 10km ((air au sol) 500m-3km ((NLOS du sol au sol) | |
| Capacité | 16 nœuds | |
| Le pouvoir | 23dBm±2 (2w ou 10w sur demande) | |
| LATENCE | Transmission à un saut ≤ 30 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| - Je vous en prie. | Saut automatique de fréquence entre bandes | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consommation d'électricité | 5 watts | |
| Puissance d'entrée | DC12V | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | Priorité supérieure au port réseau Lorsque la transmission du signal Les données de contrôle seront transmises en priorité |
|
| Nom de l'organisme:1La transmission et la réception des données sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FD-6100 peut recevoir des données en série. 2Si vous voulez faire la distinction entre envoi, réception et contrôle, vous devez définir le format vous-même. |
||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 50 grammes | |
| Dimension | 7.8*10,8*2cm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xEthernet | |
| Commune | 1x Commune | |
| Le pouvoir | Input en courant continu | |
| Indicateur | LED tricolore | |

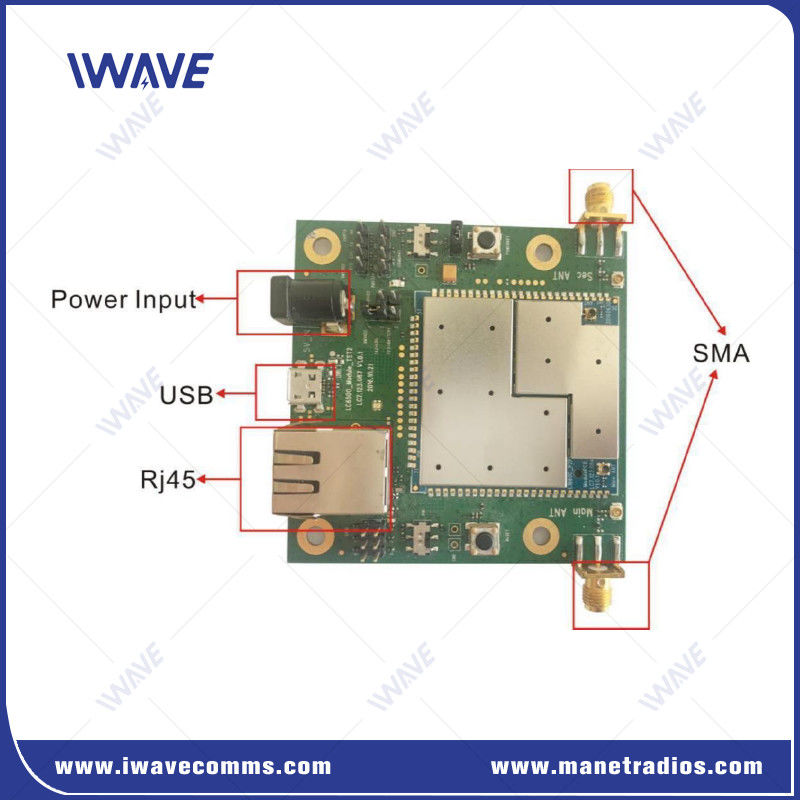

Interface
Vidéo
|
|
