| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-780X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |

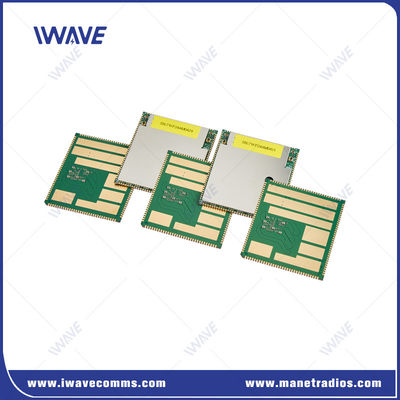

1Module de liaison de données à longue portée FHSS FPGA Mesh à longue portée pour UAV Swarm
Introduction au projet

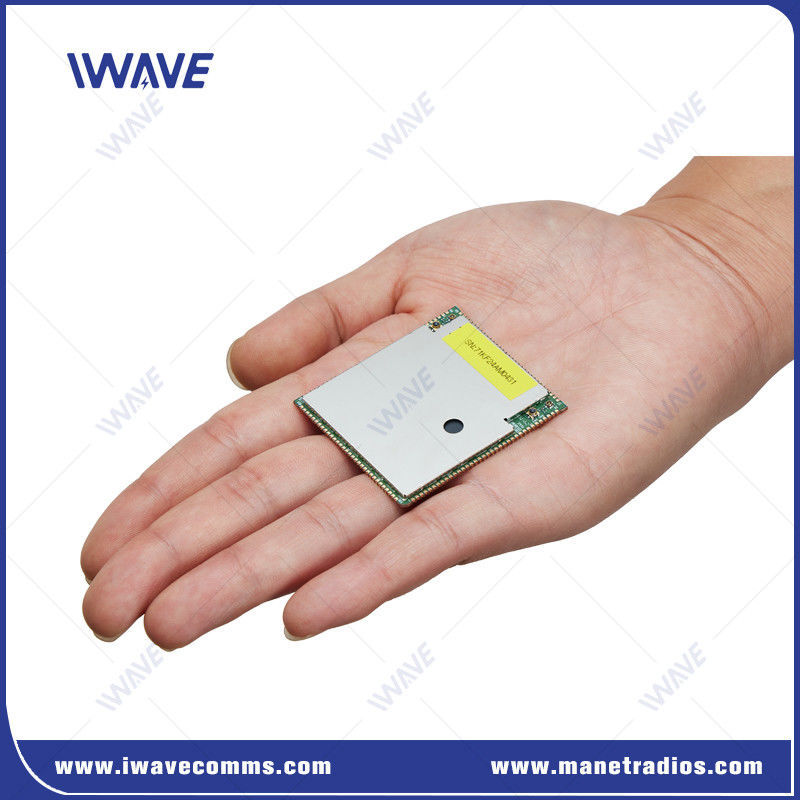

Le FD-780X est une liaison de données à longue portée SDR Mesh qui utilise une solution FPGA.sélectionnement automatique de la fréquence optimale en présence d'interférences électromagnétiquesIl permet l'auto-organisation et la transmission du réseau haut débit dans des scénarios complexes. Il peut être utilisé dans diverses combinaisons de communication pour différents scénarios d'utilisation,comme sur les drones en mouvement ou les véhicules sans piloteIl est principalement utilisé pour l'interconnexion multimédia entre les drones et les stations de base, ainsi que pour servir de nœud de relais Mesh.Les utilisateurs peuvent ensuite le développer avec leur propre système et IWAVE offrira un dessin d'empreinteLe document d'empreinte schématique et de référence pour votre développement.
Les avantages deliaison de données longue portée
|
|
|
Application du projet
 |
|
|
Spécification deÉmetteur vidéo sans fil
|
Éléments de fonction |
Définition |
Détails |
|
Les PCB |
une carte d'interface à face unique |
Plage de tolérance: 460,58 ± 0,15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
RF |
bande RF 1 |
1420 à 1530 MHz |
|
Bandes RF 2 |
566 à 678 MHz |
|
|
Niveau de puissance |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Sensitivité 1 Mbps |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200le canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|

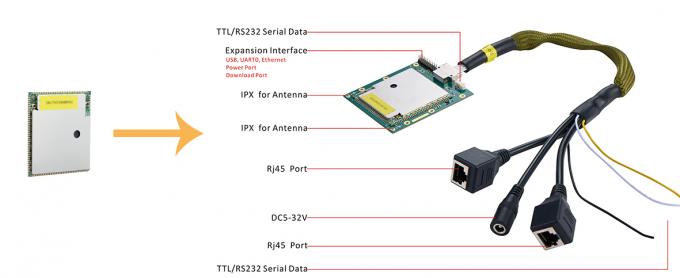

Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2个 |
|
|
Résultats de l'enquête |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Le pouvoir |
VSYS |
3.7V à 4.35V,suggérer une tension de 4,0 V (entrée) |
|
D1V8A |
1.8V de sortie |
|
|
A2V85A |
2.85V de sortie |
|
|
Le code de l'émetteur doit être identifié. |
3.3V de sortie |
|
|
5V_FEM |
L'alimentation par puce RF PA (entrée) |
|
|
Réseau |
Mode réseau |
Réseau ad hoc sans centre |
|
Capacité |
Maximum de 32 nœuds |
|
|
Le houblon |
Prise en charge de la topologie de routage multi-hop, jusqu'à 31 sauts |
|
|
La communication |
Prend en charge les modes de transmission unicast, multicast et de diffusion. Tous les nœuds peuvent utiliser ces trois modes pour la communication |
|
|
Taux de données |
Tous les nœuds communiquent et partagent la bande passante de travail, et le taux maximal est de 100Mbps |
|
|
Synchronisation du temps |
Indépendant de l'horloge externe, auto-synchrone |
|
|
Contrôle de puissance |
Tous les nœuds ajustent adaptivement la puissance de transmission |
|
|
Fusion du sous-réseau |
Prise en charge de la division d'un réseau en plusieurs réseaux |
|
|
Vitesse de déplacement |
Appui maximal à 300 km/h |
|
|
Rétransmission |
Retransmission du HARQ |
|
|
Anti-embouteillage |
Prend en charge le saut de fréquence dynamique dans et entre les bandes de fréquences |
Service OEM/ODM:
Si vous souhaitez afficher votre propre logo de marque sur les marchandises telles que le câble, le sac de colis, l'étiquette ou n'importe où. Ce n'est pas un problème. Notre service OEM et ODM est toujours prêt à le faire.
Emballage:
Selon Stardard Export Packing.
Une boîte en carton, une boîte en bois, une palette en bois.
Pour la navigation:
- Express international tels que UPS, TNT, DHL, etc.
- Aérien international: CA, AA, EA, etc.
- Par la mer
|
|
