| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-680X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |
Anti-interférences 300 km/h Vitesse FHSS Fréquence sautant lien de données UAV
Introduction au projet

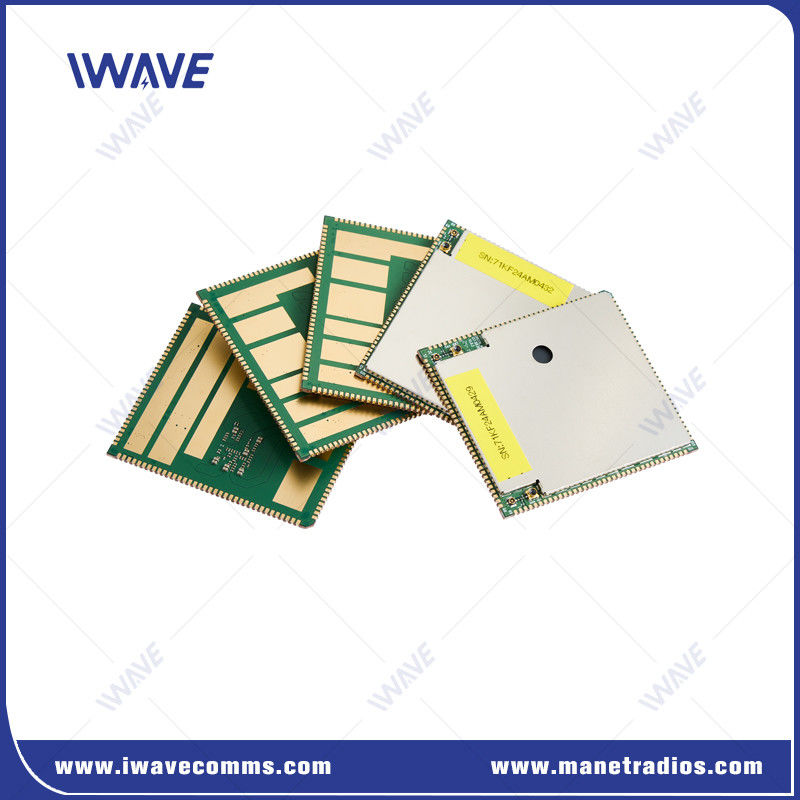

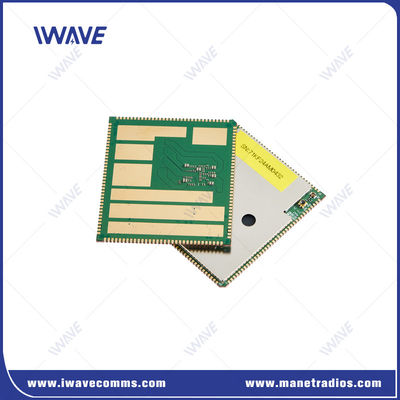

Le FDM-680X est un SDR IP MESH ((Radio défini par logiciel)Lien de données UAVfonctionne à la bande de 1,4 GHz et la bande de 600 MHzIl dispose d'une capacité réseau de 63 hop et 64 nœuds, une puissance de sortie de 200 MW (2x2 MIMO), un débit de données allant jusqu'à 100 Mbps et un cryptage AES.est très adapté à la capture vidéo sur place et peut être largement utilisé dans les applications UAV/UGV/USV et les communications d'urgence dans les domaines de la protection contre l'incendie, sauvetage, surveillance et police.
Les utilisateurs peuvent le développer et l'intégrer dans leur propre système avec le plein soutien de l'équipe IWAVE.
IWAVE est une entreprise technologique mondiale, qui transforme la façon dont nous communiquons à travers des solutions qui connectent les utilisateurs de toutes les façons possibles.Nos solutions de communication innovantes permettent d'opérer, partager et communiquer des données sans fil à large bande passante, des transmissions vocales et vidéo entre des véhicules aériens sans pilote (UAV) et entre eux,véhicules terrestres sans équipage (UGV) et autres systèmes de véhicules sans équipage.
Les avantages deLien de données UAV
Vidéo multi-diffusion
Dans une configuration point à multipoint, le FDM-680Xr offre la possibilité de diffuser des vidéos de haute qualité vers plusieurs nœuds récepteurs
Faible latence
Le FDM-680X est conçu pour des applications robotiques fiables et à longue portée avec des informations immédiates en temps réel des nœuds mobiles avec une latence de 5 à 15 ms.
Réseaux résilients
Conçu pour fournir des réseaux résilients, le FDM-680X est livré avec 566-678Mhz et 1420-1530Mhz.sa fréquence de fonctionnement sautera automatiquement dans ces bandes dans un environnement de brouillage complexe.
Produit élevé
Le système fournit des débits de données de 100 Mbps pour les liaisons ascendantes et descendantes simultanément, permettant un transfert de données efficace dans des applications exigeantes.
Puissance auto-adaptative
Le FDM-680X ajuste dynamiquement sa puissance d'émission et de réception en fonction des conditions du canal, optimisant la consommation d'énergie et réduisant les interférences réseau pour des performances plus fiables.
L'application deLien de données UAV
|
|
 |
Spécification deLien de données UAV
|
Les fonctions |
Définition |
Détails |
|
Taille du PCB |
46.58±0.15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Fréquence |
1.4 GHz: 1420 à 1530 MHz |
|
600 MHz: 566 à 678 MHz |
||
|
Niveau de puissance RF |
Le système de mesure de l'intensité de l'air doit être équipé d'un système de mesure de l'intensité de l'air. |
|
|
Pour les appareils à commande numérique, les valeurs de référence sont les suivantes: |
||
|
Sensitivité |
1 Mbps |
1.4Ghz ((14700 point de fréquence) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600 MHz ((6200 point de fréquence) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 point de fréquence) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
|
|
600 MHz ((6200 point de fréquence) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2 |
|
|
Résultats de l'enquête |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Le pouvoir |
VSYS |
3.7V~4.35V ((4V est suggéré) |
|
D1V8A |
1.8V Sortie électrique |
|
|
D2V85A |
2.85V Sortie électrique |
|
|
Le code de l'émetteur doit être identifié. |
3.3V Sortie électrique |
|
|
5V_FEM |
Alimentation de la puce RF PA |
|
|
Nœud maître-esclave |
Configuration du nœud central |
Tout nœud du réseau peut être configuré comme nœud maître. |
|
Taux de données |
Tous les nœuds partagent le débit de données de capacité du système de liaison ascendante et descendante |
|
|
Capacité |
Prend en charge le nombre de nœuds de réseau N≥2 et jusqu'à 64 nœuds de service ou 63 nœuds d'état IDLE. |
|
|
Mode de communication |
Tout nœud du réseau peut être configuré comme nœud maître. |
|
|
Tous les nœuds partagent le débit de données de capacité du système de liaison ascendante et descendante |
||
|
Accès |
Prise en charge de plusieurs nœuds esclaves pour accéder au réseau en même temps. |
|
|
Taux de données |
Tous les nœuds esclaves et les nœuds maîtres partagent le travail largeur de bande dans un sens, en amont et en aval (20 MHz, au moins 100 Mbps) |
|
|
Statut de la connexion |
Tous les nœuds du réseau restent connectés en tout temps. |
|
|
Contrôle de puissance |
Adaptez la puissance de transmission. |
|
|
Le démarrage |
Les nœuds maître et esclave prédéfinis |
|
|
Puissance fixe |
Configuration d'alimentation fixe (modifier uniquement le nœud maître) |
|
|
Fréquence fixe |
Configuration de fréquence de verrouillage |
|
FAQ:
Question: Ce lien de données SDR UAV peut-il prendre en charge le modèle P2P ou P2MP?
Réponse: Oui.
Question: Combien de nœuds supporte-t-il dans un réseau?
Réponse: Ce réseau étoile a un maximum de 64 nœuds, et le réseau Mesh a un maximum de 32 nœuds
|
|
