| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro de série: |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 3-5 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Système de transmission COFDM Ethernet NLOS UGV/UAV de 800 MHz/1400 MHz
Introduction au projet
Le FD-6100 est un produit de transmission sans fil conçu par IWAVE basé sur un chipset SOC mature, qui est une radio IP MESH offrant une transmission vidéo HD et une capacité MIMO pour des capacités de données élevées.
Il adopte une modulation automatique de fréquence pour éviter les interférences, une faible consommation d'énergie et une petite taille pour répondre aux exigences de la transmission sans fil pendant le mobile.Le FD-6100 fournit une connectivité résiliente pour les drones et les plates-formes robotiques qui rencontrent des interférences RF environnementales ou situationnelles importantes.
Le FD-6100 est le système de réseau mobile ad hoc (MANET) le plus avancé, le plus évolutif et le plus efficace au monde, maintenant dans un facteur de forme optimisé pour le SWaP: le module embarqué. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
Des caractéristiques clés
|
|
| Généraux | ||
| La mise en œuvre de l'accord | MESH basé sur la norme de technologie sans fil TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| RANGE | 10km ((air au sol) 500m-3km ((NLOS du sol au sol) | |
| Capacité | 16 nœuds | |
| Le pouvoir | 25 dBm (2w ou 10w sur demande) | |
| LATENCE | Transmission à un saut ≤ 30 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| - Je vous en prie. | Saut automatique de fréquence entre bandes | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consommation d'électricité | 5 watts | |
| Puissance d'entrée | DC12V | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | Priorité supérieure au port réseau Lorsque la transmission du signal Les données de contrôle seront transmises en priorité | |
| Nom de l'organisme:1La transmission et la réception des données sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FD-6100 peut recevoir des données en série. 2Si vous voulez faire la distinction entre envoi, réception et contrôle, vous devez définir le format vous-même. | ||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 50 grammes | |
| Dimension | 7.8*10,8*2cm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xEthernet | |
| Commune | 1x Commune | |
| Le pouvoir | Input en courant continu | |
| Indicateur | LED tricolore | |

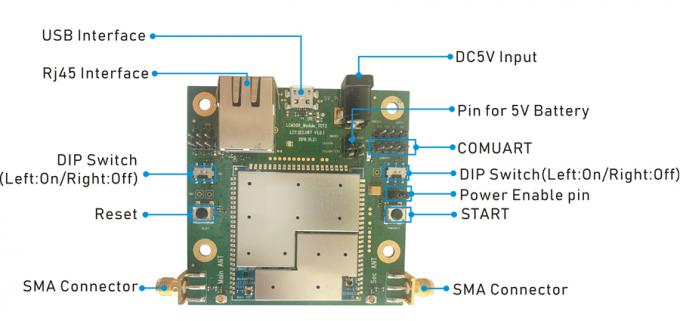

Interface
|
|
