| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-61MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Module de transmission de données IP MESH numérique à trois bandes super miniature pour drones
Introduction au projet
Le FD-61MN est un module miniature de transmission de données Digital IP MESH tri-bandes OEM pour drones, drones, UGV, USV et autres véhicules sans pilote autonomes.Cette liaison numérique en maille diffuse des vidéos et des données via un réseau "sans infrastructure" dans trois bandes de fréquences sélectionnables par logiciel de 800 MHz, 1,4 GHz et 2,4 GHz.
En tant que radio compacte définie par logiciel (SDR), le FD-61MN est idéal pour une variété de drones, de systèmes robotiques et de systèmes de surveillance.Les capacités d'auto-formation et d'auto-réparation, ainsi que les sauts de fréquence illimités, assurent une communication fiable,Alors que les algorithmes intelligents basés sur le temps améliorent ses performances.
Caractéristiques
Norme de communication:
Basé sur la norme de communication sans fil TD-LTE.
Opère indépendamment de la station de base de tout transporteur.
Services de données:
Fournit des liaisons de communication sans fil pour la vidéo HD, les données et les données de contrôle en série basées sur IP.
Les technologies anti-interférences:
Utilise une technologie de saut automatique de fréquence (FHSS).
Utilise une modulation adaptative pour améliorer la résistance aux interférences.
Réseau d' auto-formation et d' auto-guérison:
Construit un réseau de maillage qui s'adapte continuellement.
Permet aux nœuds de rejoindre ou de quitter dynamiquement, assurant la continuité même lorsque les nœuds sont perdus.
Application du projet
Liens vidéo et de données sans fil avancés
Fournit des services de vidéo et de données HD basés sur IP pour des unités tactiques hautement mobiles dans les domaines de la sécurité et de la défense.
Format OEM pour l'intégration de la plateforme

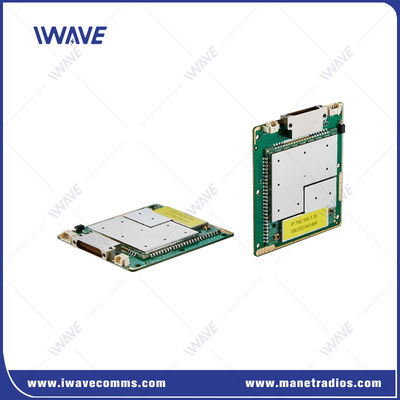

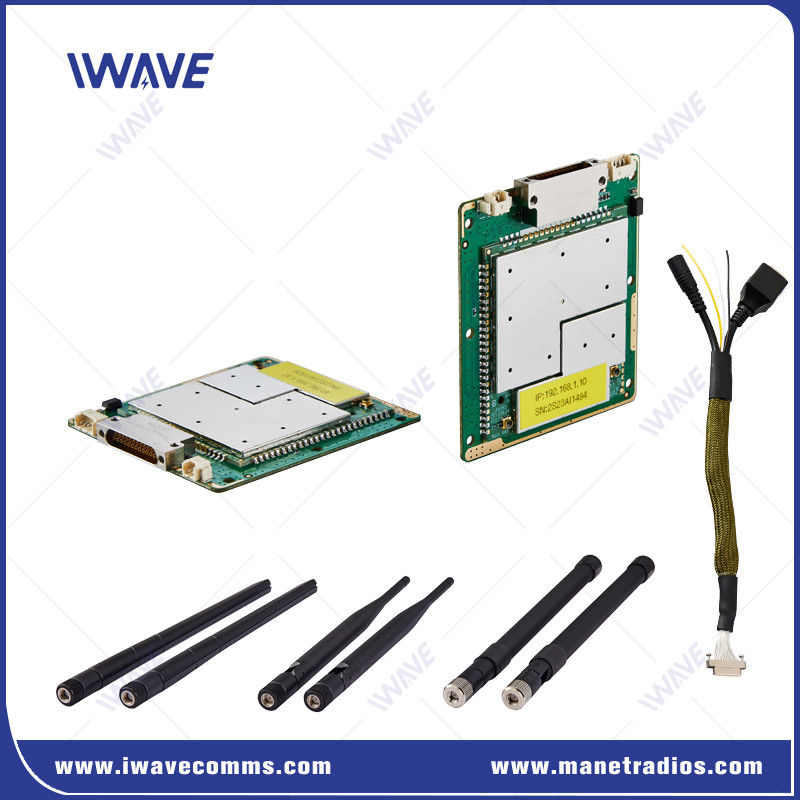

Le FD-61MN est disponible en format OEM (bare board), ce qui le rend adapté à l'intégration dans une grande variété de systèmes robotiques.
Transmission de données de contrôle de télémétrie
Capable de recevoir et de transmettre des données de contrôle télémétrique via une adresse IP et un port, permettant un contrôle précis des unités individuelles dans des systèmes multi-robots.
Portée évolutive
Une portée supplémentaire peut être atteinte grâce à l'ajout d'amplificateurs de rappel, améliorant les capacités opérationnelles.
Spécification
| Technologie | Adhoc basé sur la norme technologique TD-LTE |
| Le chiffrement | Le niveau de sécurité de l'appareil doit être supérieur ou égal à celui de l'appareil. |
| Taux de données | Maximum 30 Mbps ((liens vers le haut et vers le bas) |
| Portée de communication | Air au sol 10 km NLOS Terre à terre 1 à 3 km |
| Nœud | 16 nœuds |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |
| Dimension | 60*55*5,7 mm |
| Le poids | 26 g |
| Fréquence à trois bandes | 1.4G: 1420 MHz à 1530 MHz |
| 800 MHz: 806 MHz à 826 MHz | |
| 2.4 GHz: 240 à 2481 MHz | |
| RF | 2 x IPX |
| Port LAN | Port Ethernet 3x |
| Commune | 1xCOMUART |
| Entrée de puissance | 1*DC5-32V |
Fonctions de port série puissantes pour les services de données
1- Des taux élevés.Transmission de données par port aérien: le débit baud est jusqu'à 460800
2.Multiple modes de fonctionnement du port série: mode serveur TCP, mode client TCP, mode UDP, mode multicast UDP, mode de transmission transparente, etc.
3.MQTT, Modbus et d'autres protocoles. Prend en charge le mode de mise en réseau IoT à port série, qui peut être utilisé de manière flexible pour la mise en réseau.Les utilisateurs peuvent envoyer avec précision des instructions de commande à un autre nœud (drone), chien robot ou autre robotique sans pilote) par le biais d'une télécommande au lieu d'utiliser le mode diffusion ou multicast.
|
Interface de commande |
Configuration des commandes AT |
API/HTTP/UART pour la configuration des commandes AT |
|
Gestion de la configuration |
Prise en charge de la configuration via WEBUI, API et logiciel de gestion |
|
|
Mode de fonctionnement |
Mode serveur TCP Mode client TCP Mode UDP Multicast UDP MQTT Modbus |
Je...Lorsqu'il est défini comme un serveur TCP, le serveur de port série attend la connexion de l'ordinateur.
Je...Lorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination.
Je...Les services fournis par les fournisseurs de services de téléphonie mobile sont les suivants:
|
|
Taux de baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Le protocole |
Le système de transmission de l'information est un système de transmission de l'information par voie électronique. |
|
|
Gestion du système |
Prend en charge la fonction WATCHDOG, toutes les exceptions au niveau du système peuvent être identifiées et réinitialisées automatiquement |
|
Vidéo
|
|
