IP Mesh OEM MIMO Lien de données numériques pour la transmission de données vidéo et de contrôle

Nom De Marque:	IWAVE
Numéro De Modèle:	Le numéro de série:
Nombre De Pièces:	2
Prix:	Négociable
Délai De Livraison:	3-5 jours ouvrables
Conditions De Paiement:	L/C, D/P, T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE/MIC

Cryptage:

AES à 128 bits

Réseau:

Mesh, point à multipoint, point à point

Débit de données:

30 Mbps ((Uplink+Downlink)

Gamme:

10 km ((air au sol)

Détails de l'emballage:

25dBm

Latence:

15 à 25 ms

Modulation:

Le numéro de téléphone est le numéro d'identification de l'appareil.

Bande passante:

1.4MHz/3MHz/5MHz/10MHz/20MHz

Détails d'emballage:

Boîte de carton standard

Capacité d'approvisionnement:

1000 pièces par mois

Mettre en évidence:

Lien de données numériques MIMO

Lien de données numériques IP MESH

Lien de données numérique OEM MIMO

Description du produit

Liaison de données numérique OEM IP Mesh pour UGV transmettant vidéo et données de contrôle

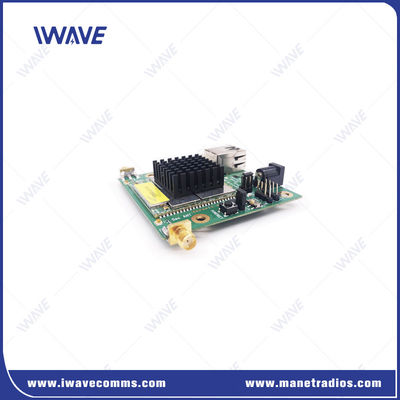

Le FD-6100 est une liaison de données numérique miniature Tri-bande OEM 800MHz, 1.4GHz et 2.4GHz MIMO.

Il est idéal pour la surveillance et la diffusion vidéo des drones (véhicules aériens sans pilote) et des UGVs (véhicules terrestres sans pilote). Les radios IP Mesh offrent une solution MANET éprouvée et flexible pour les environnements les plus difficiles.

Il fournit une liaison robuste et sécurisée dans toutes les bandes de fréquences 800MHz, 1.4GHz et 2.4GHz. Le FD-6100 adopte la technologie FHSS (Frequency Hopping Spread Spectrum) et une haute sensibilité basée sur la norme de technologie TD-LTE pour obtenir des performances RF robustes.

Les capacités de haute vitesse et de longue portée du FD-6100 permettent des communications vidéo et télémétriques sans fil de haute qualité.

Caractéristiques principales

Mesh fluide à auto-réparation optimisé pour les applications mobiles
Débits de données : 30 Mbps (liaison montante + liaison descendante)
Fréquence Tri-bande (800 MHz / 1.4 GHz / 2.4 GHz sélectionnable par logiciel)
Format OEM (carte nue) pour l'intégration de plateformes.
Longue portée LOS pour drone : 10 km (air-sol)
Puissance de sortie totale réglable (25 dBm)
Jusqu'à 8 nœuds sur un réseau MESH à fréquence unique
Plage de puissance RF réglable : -40 dBm ~ +25 dBm
Mesh, Point à Multipoint, Point à Point
Données IP et série simultanées
Température de fonctionnement (-40°C à +80°C)
Chiffrement AES 128/256 bits
Configuration, gestion et topologie en temps réel via interface Web
Mise à niveau du firmware localement et à distance
Faible latence (inférieure à 25 ms) pour les applications critiques
Le réseau IP transparent permet la connexion de tout appareil IP général
Pesant seulement 50 g, consommant seulement 5 W de puissance d'entrée
Format OEM (carte nue) pour l'intégration de plateformes.

Application

Le FD-6100 permet des réseaux mesh auto-formants et auto-réparateurs. Les réseaux mesh améliorent la robustesse, étendent la portée et simplifient la communication collaborative. Il est idéal pour les applications UxV critiques en termes de taille et de poids, offrant le SWaP (Size, Weight, and Power) d'une solution carte nue pour l'intégration de plateformes et de systèmes.

Idéal pour une utilisation pour une couverture de zone étendue et des applications mobiles multi-sauts telles que la robotique
Communications tactiques
Transmission vidéo sans fil pour véhicules terrestres sans pilote

Spécification

GÉNÉRAL
TECHNOLOGIE	MESH basé sur la norme de technologie sans fil TD-LTE
CHIFFREMENT	ZUC/SNOW3G/AES(128) Optionnel Couche 2
DÉBIT DE DONNÉES	30 Mbps (liaison montante et descendante)
PORTÉE	10 km (air-sol) 500 m - 3 km (NLOS sol-sol)
CAPACITÉ	8 nœuds
LED TRICOLORE	23 dBm ± 2 (2 W ou 10 W sur demande)
LATENCE	Transmission à un saut ≤ 30 ms
MODULATION	QPSK, 16QAM, 64QAM
ANTI-BROUILLAGE	Saut de fréquence inter-bandes automatique
BANDE PASSANTE	1.4 MHz / 3 MHz / 5 MHz / 10 MHz / 20 MHz
CONSOMMATION ÉLECTRIQUE	5 Watts
ENTRÉE D'ALIMENTATION	DC 12V

SENSIBILITÉ
2.4 GHZ	20 MHZ	-99 dBm
	10 MHZ	-103 dBm
	5 MHZ	-104 dBm
	3 MHZ	-106 dBm
1.4 GHZ	20 MHZ	-100 dBm
	10 MHZ	-103 dBm
	5 MHZ	-104 dBm
	3 MHZ	-106 dBm
800 MHZ	20 MHZ	-100 dBm
	10 MHZ	-103 dBm
	5 MHZ	-104 dBm
	3 MHZ	-106 dBm

BANDE DE FRÉQUENCE
2.4 Ghz	2401.5 - 2481.5 MHz
1.4 Ghz	1427.9 - 1447.9 MHz
800 Mhz	806 - 826 MHz

ENTRÉE CC
Niveau électrique	Domaine de tension 2.85V et compatible avec les niveaux 3V/3.3V
Données de contrôle	Mode TTL
Débit en bauds	115200 bps
Mode de transmission	Mode transparent
Niveau de priorité	Priorité plus élevée que le port réseau. Lorsque la transmission du signal est encombrée, les données de contrôle sont transmises en priorité. Remarque : 1. La transmission et la réception des données sont diffusées sur le réseau. Après la création réussie du réseau, chaque nœud FD-6100 peut recevoir des données série. 2. Si vous souhaitez distinguer l'envoi, la réception et le contrôle, vous devez définir le format vous-même.
MÉCANIQUE Température -40 degrés Celsius ~ +80 degrés Celsius

Poids
50 grammes	Dimensions
7.8 * 10.8 * 2 cm	Stabilité
MTBF ≥ 10000 heures	INTERFACES
RF	2 x SMA

ETHERNET
1 x Ethernet	COMUART
1 x COMUART	ALIMENTATION
ENTRÉE CC	INDICATEUR
LED TRICOLORE

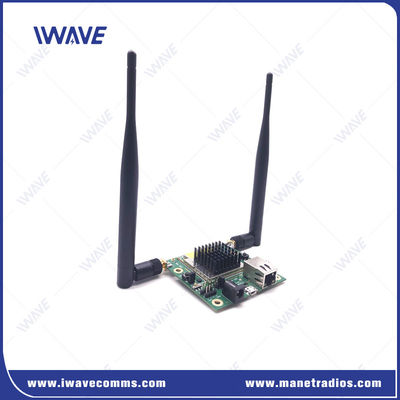

IP Mesh OEM MIMO Lien de données numériques pour la transmission de données vidéo et de contrôle 1
