| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-61MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Lien de données IP numérique en miniature tri-bande OEM
Introduction au projet

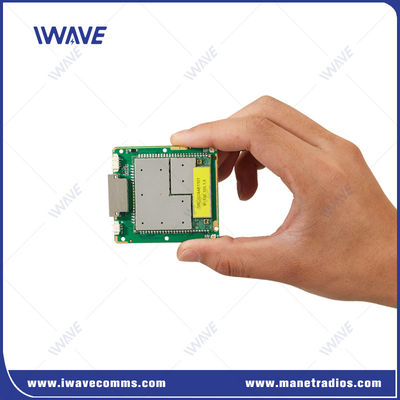

Le FD-61MN est un module miniature de transmission de données Digital IP MESH tri-bandes OEM pour drones, drones, UGV, USV et autres véhicules sans pilote autonomes.Cette liaison numérique en maille diffuse des vidéos et des données via un réseau "sans infrastructure" dans trois bandes de fréquences sélectionnables par logiciel de 800 MHz, 1,4 GHz et 2,4 GHz.
Le FD-61MN adopte la technologie automatique de saut de fréquence ((FHSS) et la modulation adaptative pour l'anti-entrave dans un environnement RF complexe.Véhicule tout-terrain et véhicules terrestres autonomes sans pilote.
L'architecture de maillage auto-formant et auto-réparatrice et les multiples ports Ethernet et UART permettent au FD-61MN de transmettre une vidéo et une télémétrie sans fil de haute qualité dans l'essaim de drones et la flotte de robotique.
Caractéristiques
● Capacité à se former et à se guérir
Le FD-61MN construit un réseau de maillage qui s'adapte continuellement, ce qui permet aux nœuds de se joindre ou de se séparer à tout moment,avec une architecture décentralisée unique qui assure la continuité même si un ou plusieurs nœuds sont perdus.
●Forte capacité de transmission de données stable
Utilisation d'une technologie adaptative de codage pour basculer automatiquement les mécanismes de codage et de modulation en fonction de la qualité du signal afin d'éviter une grande perturbation du taux de transmission à mesure que le signal change.
●Communication à longue distance
1Une forte capacité NLOS
2. pour les véhicules terrestres sans pilote, hors ligne de vue 1 km-3 km
3Pour les véhicules aériens sans pilote, air-sol 10 km
● Contrôler avec précision l'essaim de drones ou la flotte de drones
Port série 1: Envoyer et recevoir (données en série) via IP (adresse + port) de cette façon, un centre de contrôle peut contrôler avec précision plusieurs unités UAV ou UGV.
Port série 2: Transmission et diffusion transparentes des données de contrôle d'envoi et de réception
Application du projet
●Liens vidéo et de données sans fil avancés pour drones, drones, UGV, USV
● Le FD-61MN fournit des services vidéo et de données HD basés sur IP pour les unités tactiques hautement mobiles dans le domaine de la sécurité et de la défense.

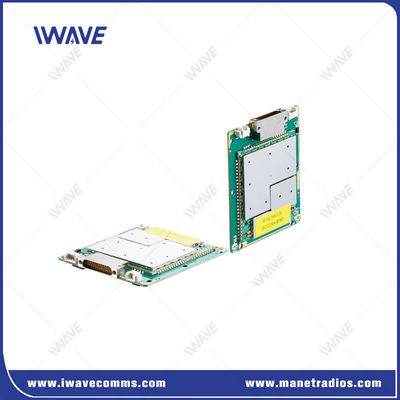

●Le FD-61MN est un format OEM (plaque nue) pour l'intégration de la plateforme dans un grand nombre de systèmes robotiques.
● Le FD-61MN peut recevoir et transmettre des données de contrôle de télémétrie via une adresse IP et un port IP pour contrôler avec précision chaque unité dans des systèmes multi-robots.
●Une portée supplémentaire peut être obtenue par l'ajout d'amplificateurs
Spécification
| Technologie | Adhoc basé sur la norme technologique TD-LTE |
| Le chiffrement | Le niveau de sécurité de l'appareil doit être supérieur ou égal à celui de l'appareil. |
| Taux de données | Maximum 30 Mbps ((liens vers le haut et vers le bas) |
| Portée de communication | Air au sol 10 km NLOS Terre à terre 1 à 3 km |
| Nœud | 16 nœuds |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |
| Dimension | 60*55*5,7 mm |
| Le poids | 26 g |
| Fréquence à trois bandes | 1.4G: 1420 MHz à 1530 MHz |
| 800 MHz: 806 MHz à 826 MHz | |
| 2.4 GHz: 240 à 2481 MHz | |

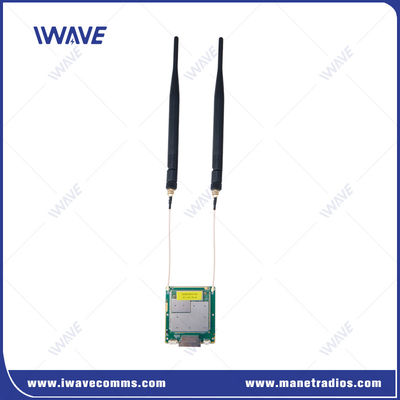

| RF | 2 x IPX |

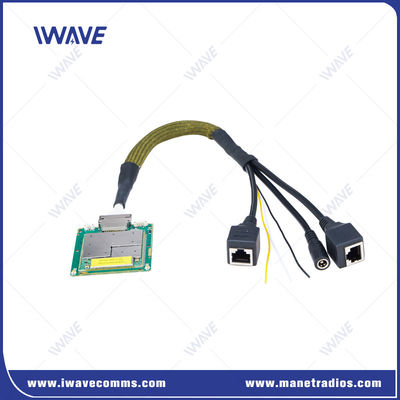

| Port LAN | Port Ethernet 3x |
| Commune | 1xCOMUART |
| Entrée de puissance | 1*DC5-32V |
Vidéo
|
|
