| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-6600 |

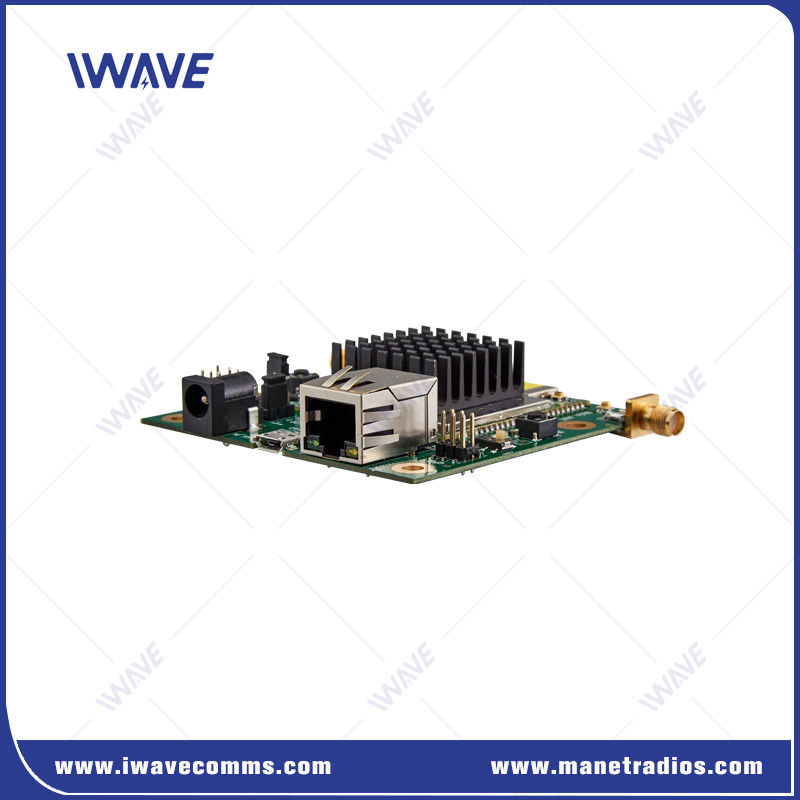

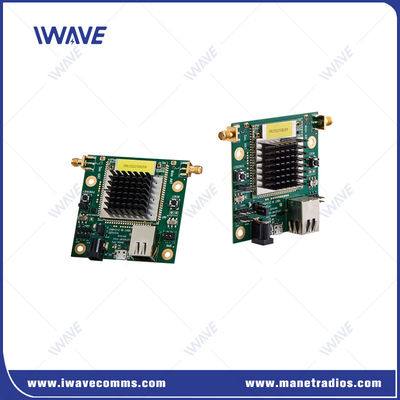

Module de PCB de transmission de données vidéo à large bande sans fil NLOS
Introduction au projet
Le module FDM-6600 sans fil NLOS à large bande pour la transmission de données vidéo sur PCB est un dispositif de communication avancé conçu pour répondre aux exigences élevées des environnements industriels modernes.Il est conçu pour fournir une connexion transparente et robuste pour une variété d'applications nécessitant une transmission de données et de vidéos en temps réelGrâce à sa prise en charge de plusieurs protocoles sans fil de réseau, cet appareil assure un échange de données fiable et efficace, ce qui en fait un composant intégral de toute installation industrielle.
Ce produit dispose d'un éventail de protocoles pris en charge, y compris TCP/IP pour la communication réseau standard, UDP pour la livraison de données plus rapide et sans connexion, DHCP pour l'allocation dynamique d'adresses IP,DNS pour la résolution des noms de domaine, et HTTP/HTTPS pour un accès sécurisé au web.La polyvalence du support de protocole garantit que l'appareil peut s'intégrer en douceur dans les infrastructures réseau existantes et répondre à diverses exigences opérationnelles.
Principales caractéristiques
chiffrement: AES 128 bits pour le transfert sécurisé de données à distance
Protocoles pris en charge: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS pour faciliter les protocoles sans fil de réseau
Certificats:CMI, CE assurant la conformité et la sécurité
Énergie électrique:5VDC pour maintenir un fonctionnement fiable
Type d'antenne: extérieureConnecteur SMA
Application du module de PCB de transmission de données vidéo à large bande sans fil NLOS
Surveillance et sécurité:Il est largement utilisé dans les systèmes de sécurité pour surveiller de grandes zones telles que les centres urbains, les parcs industriels, les aéroports et les frontières.Plusieurs caméras peuvent transmettre des flux vidéo en direct à une salle de contrôle centrale, améliorer la sensibilisation à la situation et les capacités d'intervention.
Diffusion et couverture des événements:Dans l'industrie de la radiodiffusion, les systèmes sans fil point à point permettent la transmission de vidéos en direct à partir de différents endroits lors d'un événement (par exemple stades de sport, concerts, etc.).ou des conférences) à un studio de production ou à un van de diffusion, facilitant la couverture et la production en temps réel.
Réaction d'urgence:Lors de catastrophes naturelles, d'accidents ou d'autres urgences, les premiers intervenants peuvent utiliser la transmission vidéo sans fil pour partager des flux vidéo en temps réel depuis des drones, des caméras corporelles,ou caméras montées sur véhicule avec centres de commande, contribuant à une prise de décision et à une coordination plus rapides.
Spécification
| Généraux | ||
| La mise en œuvre de l'accord | Télécommunications sans fil basées sur les normes technologiques TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| RANGE | 10km-15km ((Air à terre) 500m-3km ((NLOS Terre à terre) | |
| Capacité | Topologie des étoiles, point à 17-pint | |
| Le pouvoir | 25 dBm (2w ou 10w sur demande) | |
| LATENCE | Transmission à un saut ≤ 30 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| - Je vous en prie. | Saut automatique de fréquence entre bandes | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consommation d'électricité | 5 watts | |
| Puissance d'entrée | DC5V | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | Lorsque la transmission du signal est interrompue, les données de contrôle seront transmises en priorité | |
| Nom de l'organisme:1La transmission et la réception des données sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FDM-6600 peut recevoir des données en série. 2Si vous voulez faire la distinction entre envoi, réception et contrôle, vous devez définir le format vous-même | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xEthernet | |
| Commune | 1x Commune | |
| Le pouvoir | Input en courant continu | |
| Indicateur | LED tricolore | |
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 50 grammes | |
| Dimension | 7.8*10,8*2cm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
|
|
