| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-66MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | Négociable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | D/P,T/T,L/C |

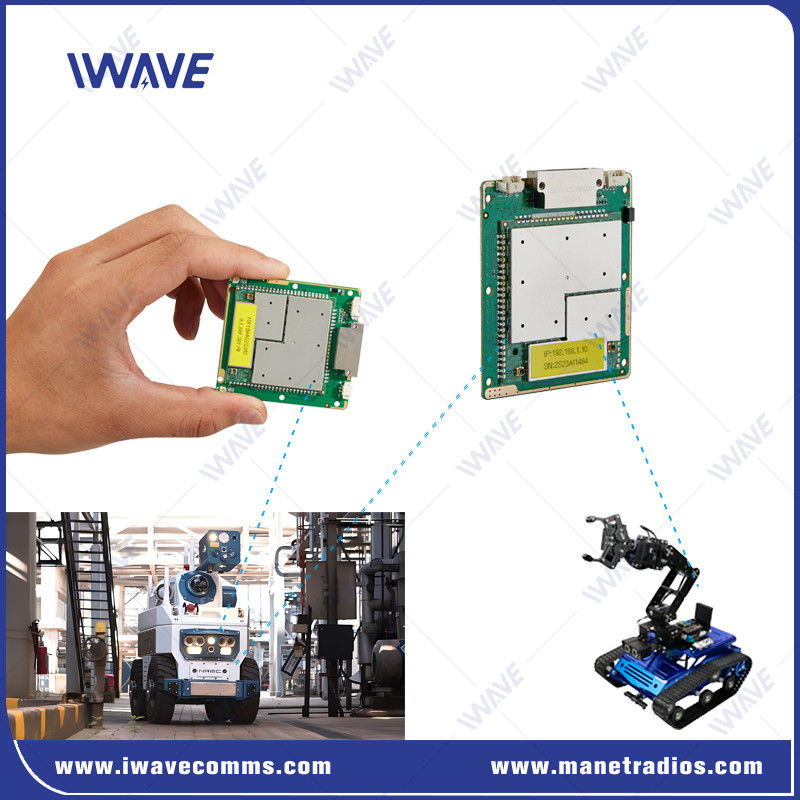

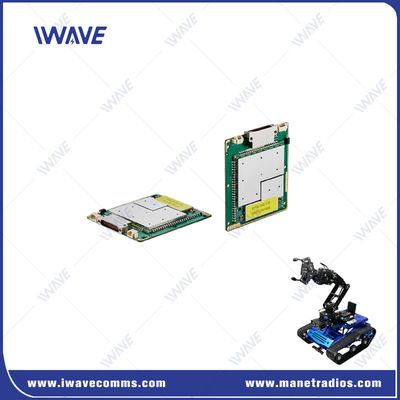

Miniature OEM Tri-Band IP numérique et liaison de données de commande en série
LeFDM-66MNest une solution de transmission sans fil de pointe conçue par IWAVE, utilisant un chipset SOC mature pour des performances améliorées.fournissant une communication full-duplex pour les données TCP/IP/UDP et les signaux de contrôle TTL.
Principales caractéristiques:
Transmission vidéo et de données haute définition: Fournit une vidéo HD, des données et des données de contrôle série via IP, ce qui le rend idéal pour les applications en temps réel.
Technologie anti-interférence: Incorpore le saut automatique de fréquence (FHSS) et la modulation adaptative pour maintenir une communication stable même dans des environnements difficiles avec des interférences élevées.
Topologie du réseau flexible: Prend en charge les configurations point-à-point et point-à-multipoint (topologie étoile), offrant une polyvalence pour divers scénarios de déploiement.
Transmission de données stable: Fonctionnalités de la technologie adaptative de codage qui ajuste automatiquement les schémas de codage et de modulation en fonction de la qualité du signal, minimisant les jitters de transmission en fonction des fluctuations des conditions du signal.
Contrôle automatique de la puissance: Le système optimise la qualité de transmission et étend la portée de la communication en ajustant automatiquement la puissance de sortie en fonction de l'intensité du signal et du débit de données, réduisant ainsi la consommation d'énergie.
Données série sur IP: Il est facile d'obtenir des informations sur les ports sériels via IP, ce qui le rend parfait pour les applications dans les flottes de véhicules terrestres sans pilote et les essaims de véhicules aériens sans pilote.
Ports Ethernet multiples: équipé de trois ports Ethernet pour une intégration transparente avec divers appareils et terminaux.
Entrée de haute tension: Prend en charge une large plage de tension d'entrée de 5 à 32 V, assurant la compatibilité avec diverses sources d'alimentation.
Communication à faible latence: optimisé pour une communication IP à faible latence, garantissant une transmission de données en temps réel avec un délai minimal.
Gestion complète du réseau: Inclut une interface Web pour une configuration et une gestion faciles, ainsi que la prise en charge du logiciel de gestion de réseau.
Intégration de plateformes tierces: Fournit un accès à l'API pour une intégration facile avec des plateformes et des systèmes sans pilote tiers.
Le FDM-66MN est une solution idéale pour des applications exigeantes telles que la surveillance à distance, les véhicules autonomes et les flottes de drones.il assure un fonctionnement fiable et efficace même dans les environnements les plus complexes.
Interface
Spécification
| Généraux | ||
| Technologie | Base sans fil sur la technologie sans fil standard TD-LTE | |
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du débit de données du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 à 15 km (air au sol) 500m-3km ((NLOS du sol au sol) |
|
| Capacité | 16 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) Tous les nœuds ajustent automatiquement la puissance de transmission |
|
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts |
|
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Bande de fréquences | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806 à 826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Mode de communication | Unicast, multicast, diffusion | ||||||
| Mode de transmission | Le plein duplex | ||||||
| Mode réseau | Routage dynamique | Mise à jour automatique des itinéraires en fonction des conditions de liaison en temps réel | |||||
| Contrôle du réseau | Surveillance par l'État | État de la connexion /rsrp/snr/distance/débit de liaison ascendante et descendante | |||||
| Gestion du système | WATCHDOG: toutes les exceptions au niveau du système peuvent être identifiées, réinitialisation automatique | ||||||
| Rétransmission | L1 | Déterminer si la retransmission doit être effectuée sur la base des différentes données transportées (AM/UM); les retransmissions HARQ | |||||
| L2 | Les retransmissions HARQ | ||||||
| RF | 2 x IPX | |
| Éthernet | 3xEthernet | |
| Port de série | 2x RS232 | |
| Entrée de puissance | 2*Porte de puissance (alternative) | |
| Contrôle de la transmission des données | |||||
| Interface de commande | Configuration des commandes AT | Prise en charge du port VCOM/UART et d'autres ports pour la configuration des commandes AT | |||
| Gestion de la configuration | Prise en charge de la configuration via WEBUI, API et logiciel | ||||
| Mode de fonctionnement | Mode serveur TCP Mode client TCP Mode UDP Multicast UDP MQTT Modbus |
● Lorsqu'il est défini comme serveur TCP, le serveur de port série attend la connexion à l'ordinateur. ● Lorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination. ●Serveur TCP, client TCP, UDP, multicast UDP, coexistence serveur/client TCP, MQTT |
|||
| Taux de baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode de transmission | Mode de transmission | ||||
| Le protocole | Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile. | ||||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 26 grammes | |

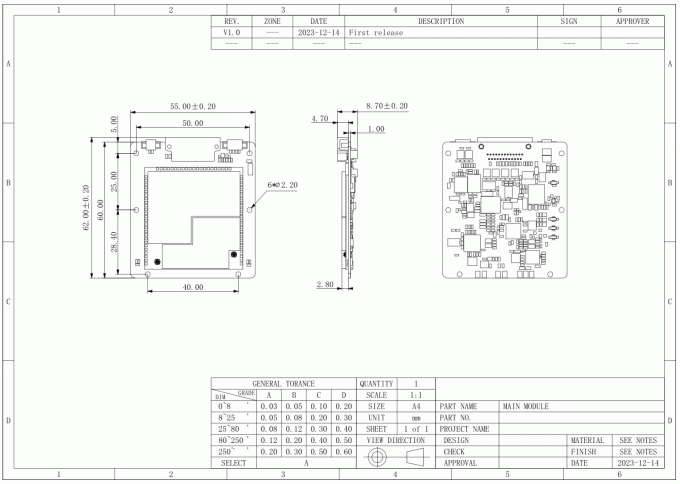

| Dimension | 60*55*5,7 mm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
