| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-66MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | D/P,T/T,L/C |
Connexions sécurisées sans fil UGV/drone pour les communications NLOS
Introduction au projet

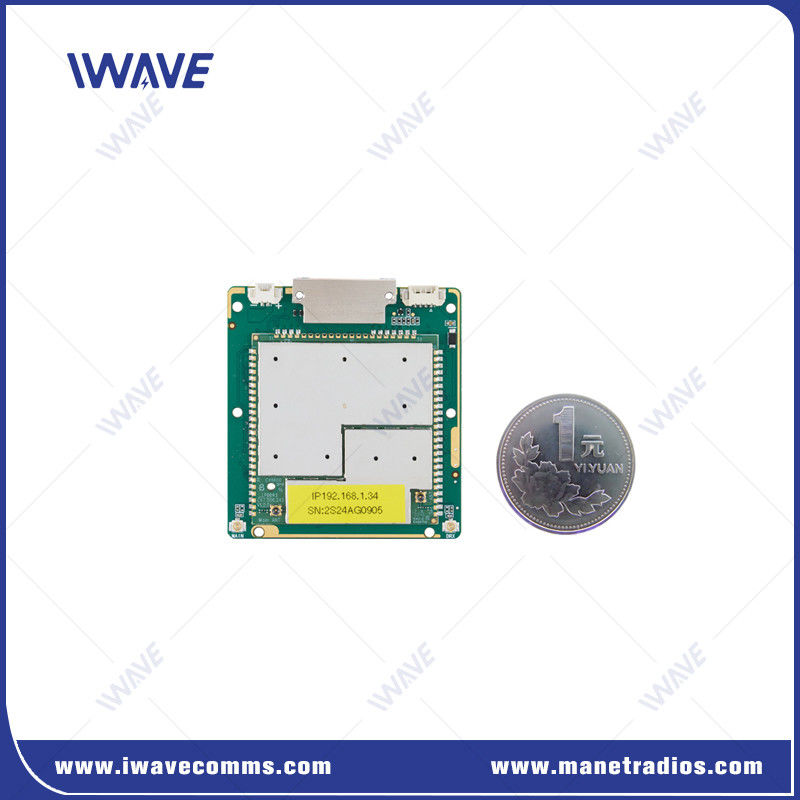

Le FDM-66MN est la liaison de données numériques à large bande la plus avancée conçue pour la robotique mobile et les systèmes sans pilote.Logiciel de gestion 4 GHz sélectionnable.
Le FDM-66MN fournit des communications vidéo et télémétriques sans fil à longue portée et à haut débit entre une ou plusieurs unités mobiles et une station de contrôle dans des environnements hors réseau et déconnectés.
Principales caractéristiques
Taux élevé de données
●Lien ascendant et descendant 30 Mbps
Une longue distance de communication
● -Ligne de vue (NLOS) et environnements mobiles: 500m-3km
● Ligne de vue air-sol: 10 à 15 km
● Augmentez la distance de communication en ajoutant un amplificateur de puissance
●Soutien à des amplificateurs RF externes (provision de manuel)
Sécurité élevée
●Utilisation de formes d'onde propriétaires en plus du cryptage AES 128
Facilité d'intégration
● Avec des interfaces et des protocoles standard
● Port Ethernet 3* pour connecter des périphériques IP externes
● Module OEM pour une intégration facile dans diverses plateformes et une solution de connectivité autonome.
Document d'API fourni
●FDM-66MN fournit une API compatible avec différents systèmes d'exploitation et plateformes
Faible latence
●délai de transmission entre le nœud esclave et le nœud maître <= 30 ms
Une sensibilité inégalée
● -103 dBm/10MHz
Définition de l'interface
| J30JZ Définition: | ||||||
| Le pin | Nom | Le pin | Nom | Nom | Le pin |  |
| 1 | TX0+ | 10 | D+ | 19 | Le nombre de points de contact | |
| 2 | TX0- | 11 | Je ne sais pas. | 20 | UART0_TX | |
| 3 | Le GND | 12 | Le GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | Numéro VIN du véhicule | 22 | BUT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | Le GND | |
| 7 | RX4+ | 16 | Le code de l'appareil est: | 25 | Numéro VIN du véhicule | |
| 8 | Le GND | 17 | Résistance à la combustion | |||
| 9 | VBUS | 18 | Le code de l'entreprise | |||
Application du projet
Le module de liaison radio miniature, léger et défini par logiciel est un partenaire de communication fiable pour les applications sans pilote pour les missions BVLoS sans pilote, UGV, robotique, UAS et USV.,les capacités de longue portée du FDM-66MN permettent une transmission duplex simultanée de haute qualité de plusieurs flux vidéo Full HD et de données de contrôle et de télémétrie.Il peut fournir une communication à 50 km de distance.Même en milieu urbain surpeuplé, il peut également assurer une distance de communication de plus de 20 km.
Spécification
| Généraux | ||
| Technologie | Base sans fil sur la technologie sans fil standard TD-LTE | |
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du débit de données du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 à 15 km (air au sol) 500m-3km ((NLOS du sol au sol) |
|
| Capacité | 16 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) Tous les nœuds ajustent automatiquement la puissance de transmission |
|
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts |
|
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Bande de fréquences | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806 à 826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Mode de communication | Unicast, multicast, diffusion | ||||||
| Mode de transmission | Le plein duplex | ||||||
| Mode réseau | Routage dynamique | Mise à jour automatique des itinéraires en fonction des conditions de liaison en temps réel | |||||
| Contrôle du réseau | Surveillance par l'État | État de la connexion /rsrp/snr/distance/débit de liaison ascendante et descendante | |||||
| Gestion du système | WATCHDOG: toutes les exceptions au niveau du système peuvent être identifiées, réinitialisation automatique | ||||||
| Rétransmission | L1 | Déterminer si la retransmission doit être effectuée sur la base des différentes données transportées (AM/UM); les retransmissions HARQ | |||||
| L2 | Les retransmissions HARQ | ||||||
| RF | 2 x IPX | |
| Éthernet | 3xEthernet | |
| Port de série | 2x RS232 | |
| Entrée de puissance | 2*Porte de puissance (alternative) | |
| Contrôle de la transmission des données | |||||
| Interface de commande | Configuration des commandes AT | Prise en charge du port VCOM/UART et d'autres ports pour la configuration des commandes AT | |||
| Gestion de la configuration | Prise en charge de la configuration via WEBUI, API et logiciel | ||||
| Mode de fonctionnement | Mode serveur TCP Mode client TCP Mode UDP Multicast UDP MQTT Modbus |
● Lorsqu'il est défini comme serveur TCP, le serveur de port série attend la connexion à l'ordinateur. ● Lorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination. ●Serveur TCP, client TCP, UDP, multicast UDP, coexistence serveur/client TCP, MQTT |
|||
| Taux de baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode de transmission | Mode de transmission | ||||
| Le protocole | Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile. | ||||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 26 grammes | |
| Dimension | 60*55*5,7 mm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
|
|
