| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro de série: |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Robotique NLOS 3km Système sans pilote Télémétrie de données et vidéo HD IP MESH Oem Module
Introduction au projet

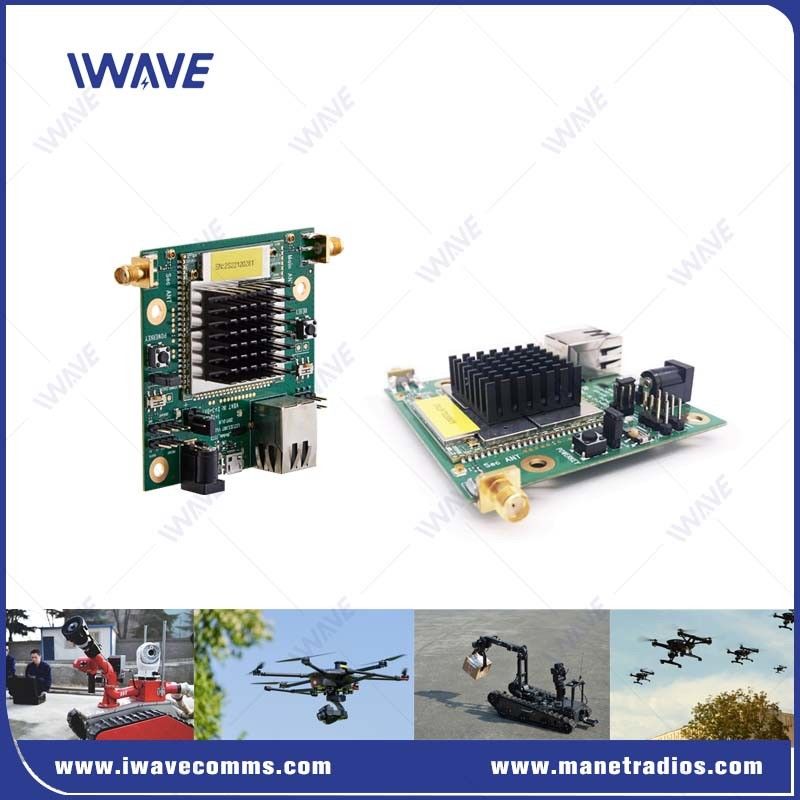

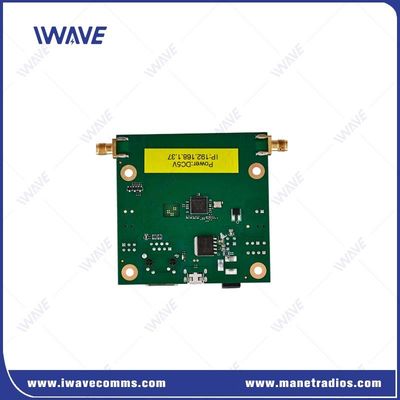

Le FD-6100 est une liaison de données numériques OEM tri-bande compacte fonctionnant dans les bandes de fréquences 800 MHz, 1.4 GHz et 2.4 GHz.Il est parfaitement adapté aux applications de surveillance et de radiodiffusion vidéo dans les UAV (véhicules aériens sans pilote) et les UGV (véhicules terrestres sans pilote).Les radios IP Mesh offrent une solution MANET (Mobile Ad-hoc Network) fiable et adaptable même pour les environnements les plus exigeants.Le FD-6100 assure une connexion solide et sécurisée sur les trois bandes de fréquences, utilisant la technologie FHSS (Frequency Hopping Spread Spectrum) et tirant parti de la haute sensibilité de la norme technologique TD-LTE pour fournir des performances RF robustes.les capacités à longue portée permettent des communications vidéo et télémétriques sans fil de haute qualité;.
Principales caractéristiques
|
● Des réseaux fluides auto-réparateurs optimisés pour les applications mobiles ● Débit de données: 30 Mbps (liens ascendants et descendants combinés) ● Fonctionnement à trois bandes de fréquence (800 MHz/1,4 GHz/2,4 GHz, sélectionnable par logiciel) ● Format OEM (plaque nue) pour une intégration transparente de la plateforme ● Ligne de vision à longue portée (LOS) pour les drones: 10 km (air au sol) ● Puissance de sortie totale réglable jusqu'à 25 dBm ● Prend en charge jusqu'à 32 nœuds sur un réseau MESH à fréquence unique ● Plage réglable de puissance RF: -40 dBm à +25 dBm ● Prend en charge les configurations Mesh, Point à Multipoint et Point à Point ● Transmission simultanée de données IP et de données série ● Plage de température de fonctionnement: -40°C à +80°C ● chiffrement AES 128 bits pour des raisons de sécurité |
|
Application du projet
Le FD-6100 permet de créer et de réparer des réseaux en maillage qui améliorent la robustesse, étendent la portée et simplifient la communication collaborative.Il est idéal pour les applications UxV critiques de taille et de poids, offrant le SWaP d'une solution de carte nue pour l'intégration de la plateforme et du système.
●Ideal pour une large couverture et des applications mobiles multi-hop telles que la robotique
●Communications tactiques
●Transmission vidéo sans fil des véhicules terrestres sans pilote
Spécification
| Généraux | ||
| La mise en œuvre de l'accord | MESH basé sur la norme de technologie sans fil TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| RANGE | 10km ((air au sol) 500m-3km ((NLOS du sol au sol) | |
| Capacité | 16 nœuds | |
| Le pouvoir | 23dBm±2 (2w ou 10w sur demande) | |
| LATENCE | Transmission à un saut ≤ 30 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| - Je vous en prie. | Saut automatique de fréquence entre bandes | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consommation d'électricité | 5 watts | |
| Puissance d'entrée | DC12V | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | Priorité supérieure au port réseau Lorsque la transmission du signal Les données de contrôle seront transmises en priorité |
|
| Nom de l'organisme:1La transmission et la réception des données sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FD-6100 peut recevoir des données en série. 2Si vous voulez faire la distinction entre envoi, réception et contrôle, vous devez Définissez le format vous-même |
||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 50 grammes | |
| Dimension | 7.8*10,8*2cm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xEthernet | |
| Commune | 1x Commune | |
| Le pouvoir | Input en courant continu | |
| Indicateur | LED tricolore | |
|
|
