| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-61MN |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Vidéo 4K et données de télémétrie
Introduction au projet

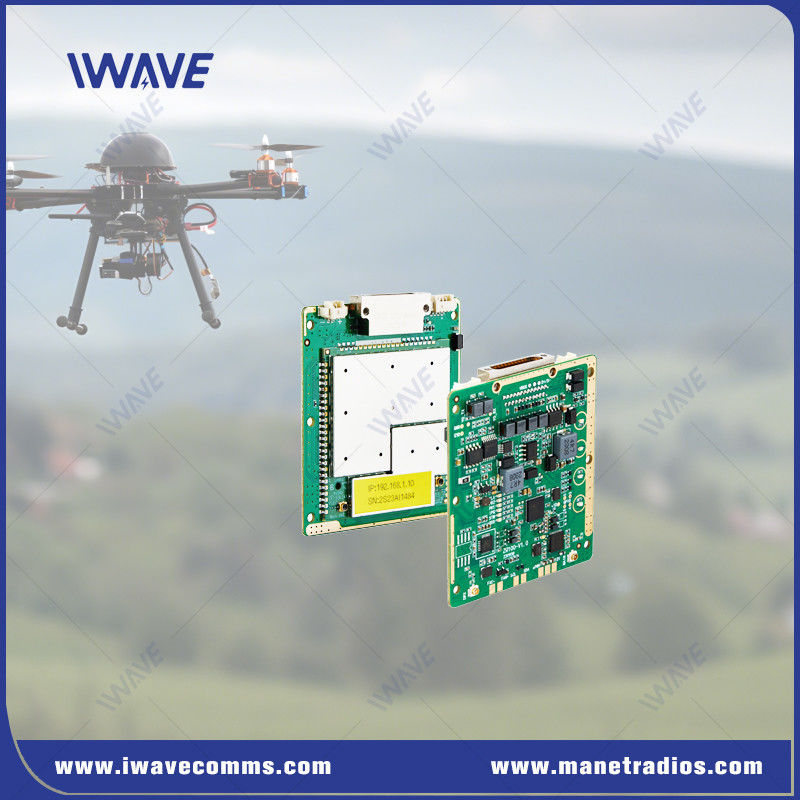

IWAVE a lancé la radio définie par logiciel FD-61MN conçue pour fournir des réseaux de maillage sécurisés pour les communications sans pilote de taille miniature, de 10 km de portée moyenne, y compris les communications à grande vitesse,vidéo et données haute définition.
La liaison de données FD-61MN peut former des réseaux ad-hoc. Chaque participant peut automatiquement rejoindre, rejoindre ou quitter le réseau.La réaffectation des créneaux horaires peut être effectuée afin de fournir des données de télémétrie de streaming vidéo 4k à haute bande passante et de mavlink pour un participant spécifique.
Principales caractéristiques
Le FD-61MN est un module intelligent avancé de MANET SDR qui permet la création de réseaux de maillage sans fil robustes, auto-formés et auto-réparateurs.Il fournit une sécurité, une connectivité hautement fiable pour une gamme d'applications exigeantes, y compris la transmission vidéo en temps réel pour la surveillance mobile, les communications NLOS (non-line of sight),et commandement et contrôle des drones et de la robotique.
●Interface plug-in de haut niveau pour l'aviation
Les connecteurs J30JZ présentent les avantages d'un petit espace d'installation, d'un poids léger, d'une connexion fiable, d'un bon blindage électromagnétique, d'une bonne résistance aux chocs,etc. pour assurer une communication stable et fiable.
Configurer différentes broches et prises pour répondre aux différents besoins de connexion et de communication
●Sécurité
1. chiffrement ZUC/SNOW3G/AES128
2. Prise en charge de définition de mot de passe par l' utilisateur final
●Une large consommation de puissance
Entrée de grande tension: DV5-32V

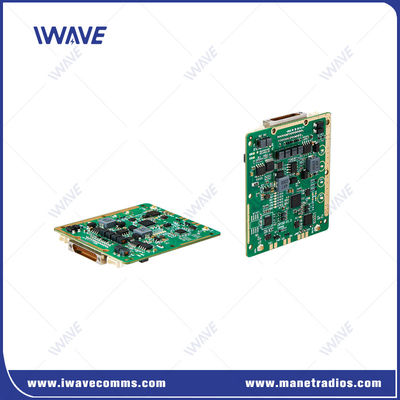

●Conception miniature pour une intégration facile
1Dimension: 60*55*5,7 mm
2Poids: 26 g
3. IPX RF Pot: adopte IPX pour remplacer le connecteur SMA traditionnel pour économiser de l'espace
4Les connecteurs J30JZ permettent d'économiser beaucoup de vitesse pour l'intégration avec de petits espaces
Application du projet
Mini UAS
Équipe de drones
Système d'aéronefs sans pilote
VUG
Extension sans fil Ethernet
Télémétrie sans fil
NLOS Transmission vidéo sans fil
Systèmes de commande sans fil
Spécification
| Généraux | ||
| Technologie | MESH basé sur la norme de technologie sans fil TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du taux du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 km ((air au sol) 1km-3km ((NLOS du sol au sol) | |
| Capacité | 16 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts | |
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Contrôle de la transmission des données | |||||
| Interface de commande | Configuration des commandes AT | Prise en charge du port VCOM/UART et d'autres ports pour la configuration des commandes AT | |||
| Configuration | Prise en charge de la configuration via WEBUI, API et logiciel | ||||
| Mode de fonctionnement | Mode serveur TCP Mode client TCP Mode UDP Multicast UDP MQTT Modbus | ●Lorsqu'il est défini comme un serveur TCP, le serveur de port série attend la connexion de l'ordinateur. ●Lorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination. ●Les services fournis par les fournisseurs de services de téléphonie mobile sont les suivants: | |||
| Taux de baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode de transmission | Mode de transmission | ||||
| Le protocole | Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile. | ||||
|
|
