| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le modèle FDM-615PTM |
| Nombre De Pièces: | 2units |
| Prix: | Négociable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

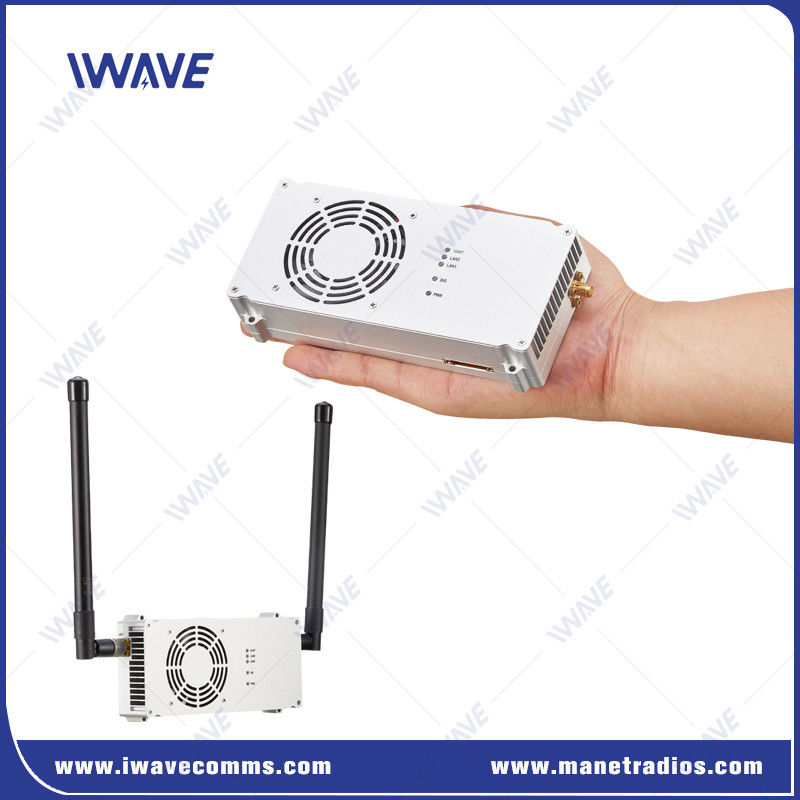

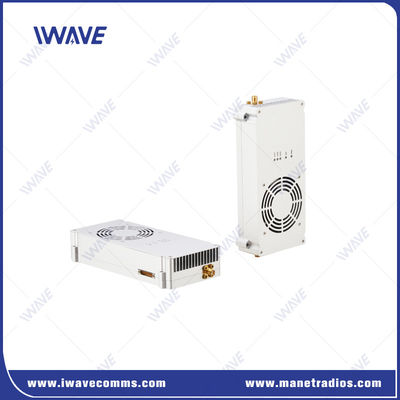

150 km de longue portée drone vidéo émetteur pour la vidéo HD et les données Full Duplex
Définition
Le spectre de propagation par saut de fréquence (FHSS) est le meilleur choix pour l'immunité contre le bruit et les interférences.
Le FDM-615PTM utilise le FHSS pour diffuser vos vidéos et données de manière fiable sur de très longues distances.
Il s'agit du plus petit facteur de forme avec une puissance de transmission de 10 watts et offre des communications Ethernet/série en plein duplex robustes sur de très longues distances.
Avec le document API, IWAVE solide soutien R & D, les OEM peuvent le développer secondaire ou intégrer cette unité rapidement et efficacement dans votre plate-forme autonome sans pilote.
Nouvelle sélection de fréquence dynamique, contrôle automatique de la puissance, forte capacité NLOS, saut de fréquence et ultra large L-band Range 1420-1530Mhz La fréquence offre des interférences robustes et une immunité anti-embouteillage!
Le poids de 190 g et sa petite taille font du FDM-615PTM un candidat idéal pour des communications vidéo et télémétriques sans fil de haute qualité sur des plates-formes micro sans pilote.
Principales caractéristiques
|
|
Une communication à longue distance solide
Un signal radio clair et stable jusqu'à 150 km avec une antenne en fibre de verre de 2 dB.
Transmission vidéo HD
Lorsque la distance est de 150 km, le débit de données en temps réel est d'environ 8-12 Mbps.
Temps de latence court
Avec moins de 60 ms-80 ms de latence sur 150 km, vous pouvez voir et contrôler ce qui se passe en direct.
Fonctionnement des bandes UHF, L et S
L'utilisation de FDM-615PTM offre plusieurs options de fréquence pour répondre à différents environnements RF. 800MHz, 1.4Ghz et 2.4Ghz.Le spectre de diffusion automatique par saut de fréquence (FHSS) choisira le meilleur canal disponible à utiliser., et passera en douceur à un autre canal à la volée si nécessaire
Transmission chiffrée
Le FDM-615PTM adopte AES128 pour le cryptage vidéo afin d'éviter que votre flux vidéo ne soit accédé et intercepté par des personnes non autorisées.
Connectez-vous et jouez
Le FDM-615PTM offre une liaison vidéo HD complète de 150 km de l'air au sol avec transmission bidirectionnelle de données pour VTOL / drone à voilure fixe / hélicoptère.Il est conçu pour mettre en place et obtenir du travail sans procédures contraignantes compliquées
Application du projet
Le FDM-615PTM est spécialement conçu pour les drones à grande aile fixe et les drones à longue portée.communications d'urgence et maritime.
Spécification
| Généraux | ||
| Technologie | Télécommunications sans fil basées sur les normes technologiques TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Portée | 100 km à 150 km (air au sol) | |
| Capacité | 32 nœuds | |
| Plage NLOS | 5 à 10 km de terre à terre | |
| Puissance RF | 10 watts | |
| La latence | D'un bout à l'autre: 60 ms-80 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Le pouvoir | ||
| Entrée de puissance | DC 24V ± 10% | |
| Consommation d'électricité | 30 watts | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | L priorité supérieure à celle du port réseau. | |
| Note:l Les données transmises et reçues sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FDM-615PTM peut recevoir des données en série.lréception et contrôle, vous devez définir le format vous-même | ||

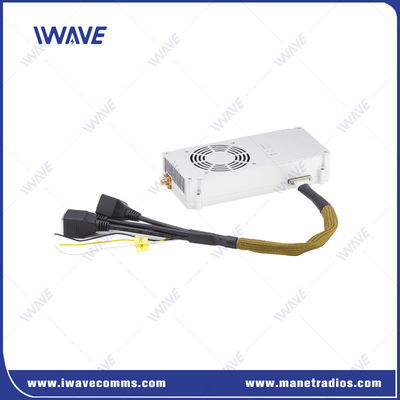

| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xJ30 | |
| Commune | 1xJ30 | |
| Le pouvoir | 1xJ30 | |
| Débogage | 1xJ30 | |
