| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FPM-8416S |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

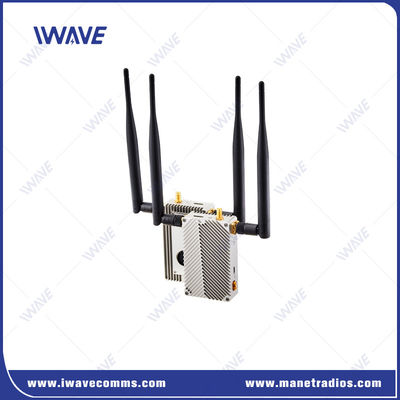

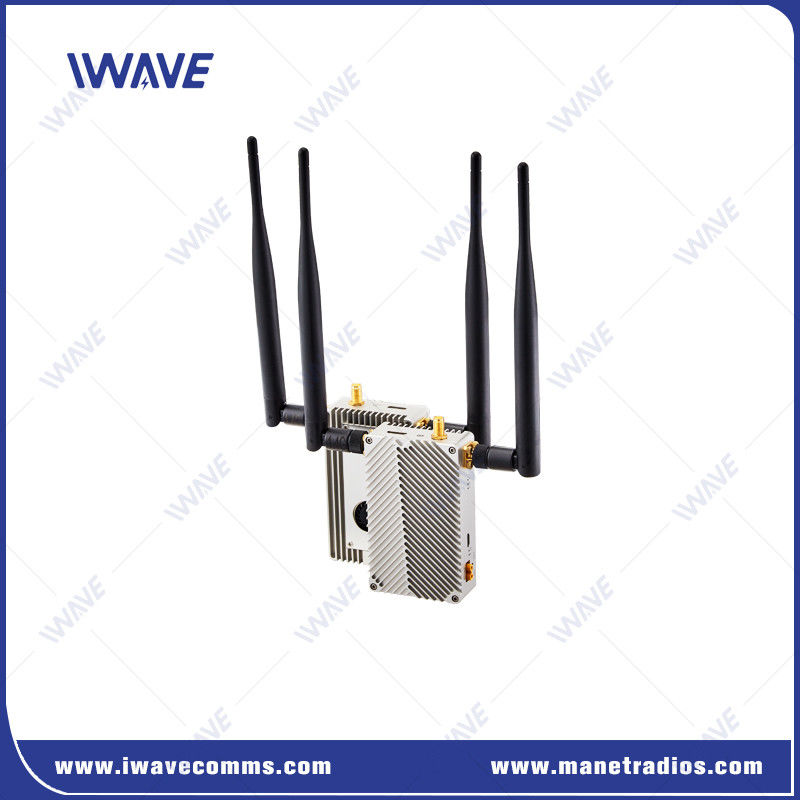

Transmetteur vidéo de drone SDI et HDMI de 15 km 1080P60fps Compatible avec Pixhaw
Définition
FPS-8408 est un système de transmission d'images numériques Full HD de 8 km pour drones qui combine le canal vidéo Full HD en temps réel et la télémétrie dans un appareil pratique.C' est idéal pour la liaison descendante des drones..
Il utilise la technologie TDD-COFDM et le spectre de propagation par saut de fréquence (FHSS) pour assurer une liaison sans fil stable dans un environnement urbain et encombré.
En plus du flux vidéo, le mini émetteur vidéo FPM-8416S COFDM permet également de transmettre les données de contrôle de vol jusqu'à 8 km avec le flux vidéo.Planificateur de mission et QGround.
Principales caractéristiques
Communication par drone + traitement vidéo et analyse + liaison bidirectionnelle intégrée de données pour les drones
L'anodisation conductive améliore l'intégrité des signaux RF.
|
 |
Différents ports

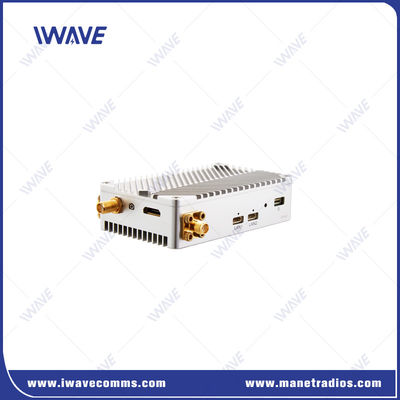

Le système de transmission d'image FPS-8408 HD est équipé d'un HDMI, de deux ports LAN et d'un port série bidirectionnel.
Le port mini HDMI et LAN permettent aux drones de disposer de deux types d'option de caméra.
Le port série prend en charge la télémétrie pour Pixhawk, avec lequel vous pouvez contrôler l'UAV au sol avec un flux vidéo HD.
Application du projet
Le Drone Video Transmitter est largement appliqué dans les domaines de l'urgence aérienne et du secours en cas de catastrophe, du commandement de lutte contre les incendies et de l'inspection de l'énergie électrique, du transport,et reçoit beaucoup de bons commentaires des clients.
Le FPS-8408 est particulièrement performant dans les scénarios suivants.
Dans les banlieues où les communications ne sont pas bonnes, il est utilisé pour transporter du charbon et des matières minérales.
C'est un choix idéal pour le sauvetage d'urgence par incendie par drone.
Lorsqu'une catastrophe naturelle survient, il peut être utilisé pour assurer la communication d'urgence.
Spécification
| Fréquence | 800 MHz | 806 à 826 MHz |
| 1.4 GHz | 1428 à 1448 MHz | |
| Largeur de bande | 8 MHz | |
| Puissance RF | 0.6 Watt ((Bi-Amp, 0,4 Watt Puissance maximale de chaque amplificateur de puissance) | |
| Portée de transmission | 800 MHz: 14 km | |
| 1400 MHz: 16 km | ||
| Taux de transmission | 6 Mbps (feux vidéo, signal Ethernet et partage de données en série) | |
| Le meilleur flux vidéo: 2,5 Mbps | ||
| Taux de baud | 115200bps (réglable) | |
| Rx sensibilité | -104/-99 dBm | |
| Algorithme de tolérance aux erreurs | Correction d'erreur avant FEC en bande de base sans fil | |
| La latence de bout en bout | 50 à 80 ms pour l'encodage et le décodage vidéo 1080P60/720P60 | |
| Temps de reconstruction du lien | Le taux de change | |
| Modulation | Le lien vers le haut QNSK/Downlink QNSK | |
| Le chiffrement | AES128 | |
| Heure de début | 15s | |
| Le pouvoir | Pour les appareils de commande électronique, le régulateur doit être utilisé. | |
| Interface | Les interfaces sur Tx et Rx sont les mêmes | |
| Entrée/sortie vidéo: Ethernet×3 | ||
| Interface d'entrée d'alimentation × 1 | ||
| Interface de l'antenne: SMA×2 | ||
| Le système de freinage doit être équipé d'un dispositif de freinage de la chaîne de freinage. | ||
| Indicateurs | Le pouvoir | |
| Indicateur d'état Ethernet | ||
| Indicateur de configuration de connexion sans fil x 3 | ||
| Consommation d'électricité | Tx: 4W (max) | |
| Rx: 3 W | ||
| Température | Fonctionnement: -40 ~ + 85°C | |
| Conservation: -55 ~ + 100°C | ||
| Dimension | La taille de la pièce doit être indiquée. | |
| Le poids | Tx/Rx: 130 g | |
| Conception | Technologie CNC | |
| Concasse en double alliage d'aluminium | ||
| Autres engins de fabrication | ||
|
|
