| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Les caractéristiques de l'appareil sont les suivantes: |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

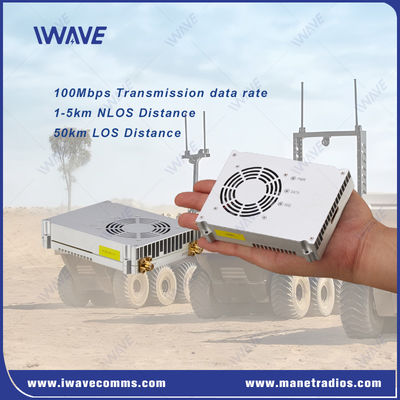

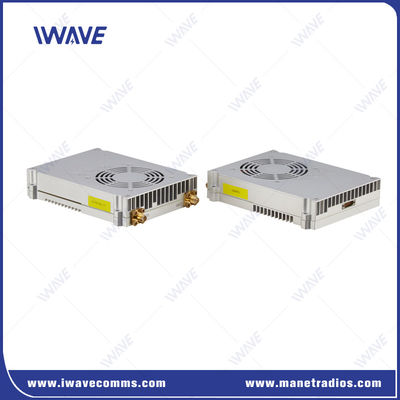

Émetteur-récepteur sans fil de 100 Mbps pour la communication vidéo et de données HD
Définition
FDM-6802PTM est un produit de transmission sans fil conçu par IWAVE basé sur un chipset SOC mature, puissance de 2 watts, 2X2 MIMO.données et données de contrôle en série basées sur IP. FDM-6802PTM est conçu sur la base des technologies CA (Carrier Aggregation), MIMO. Il ne dépend d'aucune station de base de transporteur.Cette liaison numérique de données fournit une liaison robuste et sécurisée dans les bandes 600 MHz et 1 MHz..4G bande de fréquence Prend en charge la transmission de données Ethernet et télémétrie en double.Il adopte la technologie automatique de saut de fréquence (FHSS) et la modulation adaptative pour l'anti-interférence. Construit un point à point et un point à réseau multi-points avec 64 nœuds.
Principales caractéristiques
|
|
L'avantage de la technologie
FDM-6802PTM adopte la technologie CA d'agrégation des porteurs, qui peut regrouper deux porteurs de bande passante de 20 MHz pour atteindre une bande passante de porteur sans fil de 40 MHz,améliorer efficacement les taux de transmission de liaison ascendante et descendante, et améliorer la robustesse et l'adaptabilité environnementale de l'ensemble du système de transmission sans fil.
1. Prend en charge une bande passante totale plus grande, prend en charge l'agrégation de transporteurs 20MHz + 20MHz et le taux de transmission de données dépasse 100Mbps.
2. Prend en charge l'agrégation continue et l'agrégation non continue, ce qui est plus flexible.
3. Prend en charge l'agrégation de porteurs de différentes bande passante, et peut ajuster la bande passante de l'agrégation de porteurs
En fonction des interférences environnementales et des ressources de spectre disponibles, ce qui facilite l'adaptation à différents scénarios.
4. Rétransmettre sur différents porteurs pour éviter l'interruption des données après une seule interférence de porteur.
5. Prend en charge le saut de fréquence de différents porteurs pour trouver plus efficacement des porteurs sans interférence.
Pourquoi choisir FDM-6802PTM?
Large bande passante:Traite efficacement la communication vidéo et de données avec une faible latence.
Anti-interférences:Le FHSS avancé et la modulation adaptative assurent un fonctionnement ininterrompu dans des environnements RF difficiles.
Le système de connexion:Simplifie le déploiement grâce à une configuration automatique et une mise en réseau dynamique.
Durable et souple:L'interface de prise aéronautique J30 et ses multiples options de communication le rendent adapté à diverses applications robustes.
LeLes caractéristiques de l'appareil sont les suivantes:est une solution idéale pour les industries qui ont besoin d'un système de transmission sans fil fiable, adaptable et haute performance pour des tâches critiques de communication vidéo et de données.
|
Interface de commande |
Configuration des commandes AT |
API/HTTP/UART pour la configuration des commandes AT |
|
Gestion de la configuration |
Prise en charge de la configuration via WEBUI, API et logiciel de gestion |
|
|
Mode de fonctionnement |
Mode serveur TCP |
Lorsqu'il est défini comme un serveur TCP, le serveur de port série attend la connexion à l'ordinateur.
lLorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination.
Le serveur lTCP, le client TCP, l'UDP, le multicast UDP, la coexistence serveur/client TCP, le MQTT
|
|
Taux de baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Le protocole |
Le système de transmission de l'information est un système de transmission de l'information par voie électronique. |
|
|
Gestion du système |
Prend en charge la fonction WATCHDOG, toutes les exceptions au niveau du système peuvent être identifiées et réinitialisées automatiquement |
|
Spécification
|
Généraux |
Des produits de la catégorie 1 |
|||
|
Technologie |
Télécommunications sans fil basées sur les normes technologiques TD-LTE |
La communication |
1T1R |
|
|
Transmission vidéo |
Transmission vidéo HD 1080p, adaptatif H.264/H.265 |
Transmission de données IP |
Prend en charge la transmission de données basée sur les paquets IP |
|
|
Le chiffrement |
Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
Lien de données |
Communication en double |
|
|
Taux de données |
Maximum de 100 Mbps ((liens vers le haut et vers le bas) |
Ratio de hausse et de baisse |
Le nombre total de points de contrôle est de 0,95. |
|
|
Portée |
UGV: 5 à 10 km de terre à terre (LOS) |
Chaîne de reconstruction automatique |
Rétablissement automatique de la liaison après défaillance de la liaison/ redéploiement du réseau après défaillance de la liaison |
|
|
Capacité |
64 nœuds |
SENSIBLE |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
- 102 dBm |
|
Puissance de transmission |
2 watts |
10 MHz |
- 100 dBm |
|
|
La latence |
Délai d'interface aérienne < 30 ms |
5MHZ |
- 96 dBm |
|
|
Modulation |
Le numéro de téléphone est le numéro d'identification de l'appareil. |
600 MHz |
20 MHz |
- 102 dBm |
|
Anti-entraînement |
Saut de fréquence et modulation adaptative |
10 MHz |
- 100 dBm |
|
|
Largeur de bande |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5MHZ |
- 96 dBm |
|
|
Consommation d'électricité |
30 watts |
Option de fréquence |
||
|
Entrée de puissance |
Pour les appareils de commande électrique |
1.4 GHz |
1420 MHz à 1530 MHz |
|
|
Dimension |
86*120*24,2 mm |
600 MHz |
634 MHz à 674 MHz |
|
|
Les produits de base |
||
|
Température de fonctionnement |
-20°C à +55°C |
|
|
Dimension |
130*100*25mm ((Antenne non incluse) |
|
|
Le poids |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
Éthernet |
1xEthernet |
|
|
Commune |
Port série 3x |
1. DEBUG Port série |
|
Le pouvoir |
1xDC INPUT |
Pour les appareils à commande numérique |
|
|
