| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro d'immatriculation du véhicule |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

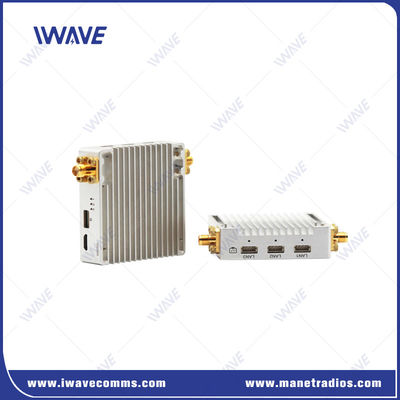

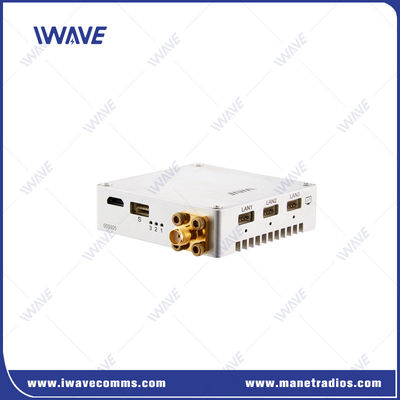

1.4GHz / 800Mhz 16km Caméra de drone Transmetteur TCPIP et UDP Vidéo HD longue portée
Définition
L'émetteur vidéo UAV FNM-8416 est un système de transmission vidéo HD à faible latence crypté de bout en bout pour drones utilisant la technologie COFDM.Il offre une caméra IP Full HD vidéo-lien et une liaison bidirectionnelle de commandes et de contrôle de données spécialement conçu pour les drones commerciaux et industriels et les systèmes autonomes UAV. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVLe FNM-8416 ne pèse que 65 g/2,3 oz et il adopte le protocole privé COFDM, dispose d'une transmission longue portée,haute sensibilité et haut débit pour une portée de 14 à 16 km air-sol.
Principales caractéristiques
|
 |
La solution RF à faible puissance ((500 MW) qui comprend l'algorithme de saut de fréquence avancé et la technologie anti-interférence remarquable rend la distance de communication jusqu'à 16 kilomètres.
L'équipe IWAVE a ses propres algorithmes et mécanismes pour le saut de fréquence.
Pendant le fonctionnement, la liaison numérique de données FNM-8416 calcule et évalue en interne la liaison actuelle en fonction de la résistance du signal reçu RSRP, du rapport signal-bruit SNR,taux d'erreur de bits SER et autres facteursSi la condition de jugement est satisfaite, un saut de fréquence est effectué et un point de fréquence optimal est sélectionné à partir de la liste.
Éliminer efficacement les interférences de plusieurs voies dans la transmission à longue distance
La communication N-LOS fournit un signal radio puissant tout en neutralisant les interférences et en évitant les points morts.
Prévient les attaques malveillantes et l'accès non autorisé à votre flux vidéo en temps réel sans intervention de l'opérateur.
FNM-8416 la 1.4Ghz et 800Mhz de données et de liaison vidéo prend en charge l'entrée de données UART et est également équipé de 3 ports LAN.drones ou autre plateforme d'aéronefs sans pilote avec PC à bord, caméra IP ou autres charges utiles IP.
Application du projet
FNM-8416 800Mhz et 1.4Ghz datalink est conçu pour être une liaison professionnelle d'émission et de réception pour les drones et les drones sur l'application industrielle, comme la cartographie aérienne,inspection des itinéraires et protection de la faune Il est appliqué avec une toute nouvelle technologie de modulation RF qui prend en charge une longue distance de communication anti-interférence à très faible puissance de transmission.
Spécification
| Les spécifications | ||
| Fréquence | 800 MHz | 806 à 826 MHz |
| 1.4 GHz | 1428 à 1448 MHz | |
| Largeur de bande | 8 MHz | |
| Puissance RF | 0.6watt ((Bi-Amp, 250mw de puissance moyenne de chaque amplificateur de puissance) | |
| Portée de transmission | 800 MHz: 16 km. 1400 MHz: 14 km. | |
| Taux de transmission | 6 Mbps (le flux vidéo, le signal Ethernet et le partage de données en série) Le meilleur flux vidéo: 2,5 Mbps | |
| Taux de baud | 115200bps (réglable) | |
| Rx sensibilité | -104/-99 dBm | |
| Algorithme de tolérance aux erreurs | Correction de l'erreur avant FEC de la bande de base sans fil | |
| La latence vidéo | La vidéo n'est pas compressée. | |
| Temps de reconstruction du lien | Le taux de change | |
| Modulation | Le lien vers le haut QNSK/Downlink QNSK | |
| Le chiffrement | AES128 | |
| Heure de début | 15s | |
| Le pouvoir | Pour les appareils de commande électronique, le régulateur doit être utilisé. | |
| Interface | 1Les interfaces sur Tx et Rx sont les mêmes. 2- Entrée/sortie vidéo: Ethernet×3 3. Interface d'entrée de puissance × 1 4Interface de l'antenne: SMA×2 5. série × 1: (tension:±13V(RS232), 0 ~ 3,3V ((TTL) |
|
| Indicateurs | 1Le pouvoir. 2. Indicateur d'état Ethernet 3Indicateur de connexion sans fil x 3 |
|
| Consommation d'électricité | Tx: 5WRx: 3,5 W | |
| Température | Température de travail: -40 °C à + 85 °C | |
| Dimension | La taille de la pièce doit être indiquée. | |
| Le poids | Tx/Rx: 65 g | |
| Conception | Technologie CNC | |
| Concasse en double alliage d'aluminium | ||
| Autres engins de fabrication | ||
|
|
