| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FPM-8416S |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Système de transmission d'images numériques 16 km SDI HDMI Full HD avec télémétrie Mavlink
Définition

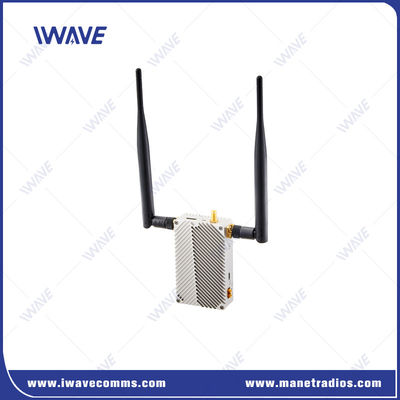

Le système de transmission d'images numériques FPM-8416S est une base de liaison vidéo UAV Full HD de 14 à 16 km basée sur la technologie COFDM.Il transmet un flux vidéo 1080P 30fps à 80ms faible latence et un flux vidéo 720P 60fps à 50ms latenceLa technologie IWAVE FHSS permet de réduire les interférences dans ses bandes de fréquences.
En plus du flux vidéo, le lien vidéo FPM-8416S permet également de transmettre les données de contrôle de vol jusqu'à 16 km avec le flux vidéo.Il fonctionne bien avec Pixhawk Mission Planner et QGround.
L'unité aérienne du FPM-8416S ne pèse que 130 grammes (4.6 oz).
Principales caractéristiques
● Entrées et sorties HDMI et SDI ● Port Ethernet 1*100 Mbps pour la transmission de données TCPIP/UDP ● Télécommande |  |
FPM-8416S Uav Video Link a deux ports série bidirectionnels pour se connecter avec Pixhawk.Donc vous pouvez utiliser FPM-8416S pour obtenir simultanément vidéo du drone et contrôler le drone via Mission Planner et QGround sur le sol.
● Opération en bande de 800 MHz et 1,4G
Deux options de fréquence 800 MHz et 1,4 GHz pour éviter la congestion du signal 2,4 GHz.
● Multiplexage orthogonal codé par division de fréquence (COFDM)
Éliminer efficacement les interférences de plusieurs voies lors de la transmission à longue distance et permettre à la liaison de transmission vidéo du drone FPM-8416S d'avoir une forte stabilité à longue portée.
● FHSS pour l'anti-interférence
En ce qui concerne la fonction de saut de fréquence, l'équipe IWAVE a son propre algorithme et mécanisme.
Pendant le fonctionnement, l'émetteur vidéo numérique UAV FPM-8416S calcule et évalue en interne la liaison actuelle en fonction de facteurs tels que la résistance du signal reçu RSRP, le rapport signal-bruit SNR,et taux d'erreur de bits SERSi sa condition de jugement est remplie, il effectuera un saut de fréquence et sélectionnera un point de fréquence optimal de la liste.
● Transmission cryptée
Le lien vidéo FPM-8416S utilise AES128 pour le cryptage vidéo pour éviter que quelqu'un intercepte votre flux vidéo sans autorisation.
Différents ports

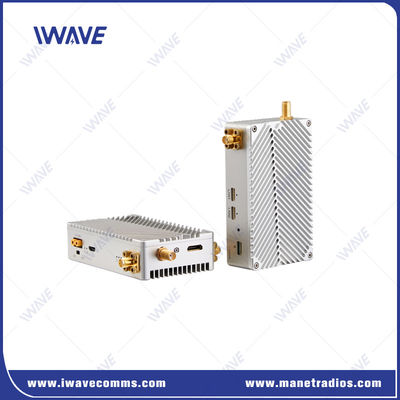

La liaison vidéo numérique FPM-8416S est équipée d'un port HDMI, un port SDI,deux ports LAN et un port série bidirectionnel par lequel les utilisateurs peuvent obtenir un flux vidéo Full HD et contrôler le vol avec Pixhawk en même temps.
Application du projet
Les émetteurs vidéo de drones sans fil sont le pilote de drones œil pour les applications critiques telles que le renseignement, la surveillance et la reconnaissance.En plus de ça.L'émetteur vidéo COFDM pour les drones joue également un rôle important dans l'industrie des procédés et de l'exploitation minière, la livraison de drones, les inspections des infrastructures et les premiers intervenants pour permettre une décision plus rapide et plus efficace.
Spécification
| 800 MHz | 806 à 826 MHz | |
| 1.4 GHz | 1428 à 1448 MHz | |
| Largeur de bande | 8 MHz | |
| Puissance RF | 0.6 watts | |
| Portée de transmission | 800 MHz: 16 km. 1400 MHz: 14 km. | |
| Antenne | 800 MHz | TX: Omni Antenne/longueur de 25 cm/ 2 dB RX: Omni Antenne/longueur de 60 cm/6 dB |
| 1.4 GHz | TX: Omni Antenne / 35cm Longueur / 3,5 dB RX: Omni Antenne/longueur 60 cm/5dbi | |
| Taux de transmission | 3 Mbps (HDMI ou SDI vidéo stream, Ethernet signal et partage de données série) | |
| Taux de baud | 115200bps (réglable) | |
| Sensitivité | -106@4Mhz | |
| Algorithme de tolérance de défaut sans fil | Correction d'erreur FEC avant en bande de base sans fil / correction d'erreur super codec vidéo | |
| La latence de bout en bout | La latence pour le codage + la transmission + le décodage720P/60 <50 ms1080P/60 <80 ms | |
| Temps de reconstruction du lien | Le taux de change | |
| Modulation | Le QPSK de liaison montante ou de liaison descendante | |
| Compression vidéo | Je ne sais pas.264 | |
| Espace de couleur vidéo | 4:2:0 (option 4:2Les résultats | |
| Le chiffrement | AES128 | |
| Heure de début | 15s | |
| Le pouvoir | Pour les appareils à commande numérique: | |
| Interface | Les interfaces sur Tx et Rx sont les mêmes ●Entrée/sortie vidéo: Mini HDMI×1 ●Entrée/sortie vidéo: SDI ((SMA) × 1 ●Interface d'entrée de puissance × 1 ●Interface de l'antenne: SMA×2 ●Sériel×1: (tension: +-13V ((RS232), 0~3.3V ((TTL) ●Ethernet: 100 Mbps x 3 | |
| Indicateurs | ●Le pouvoir ● Connexion sans fil ● Indicateur de mise en place | |
| Consommation d'électricité | Le nombre de cycles est indiqué. Rx: 6 W | |
| Température | ●Travail: -40 °C à + 85 °C ● Conservation: -55 à +100°C | |
| Dimension | La valeur de la valeur de l'échantillon doit être supérieure ou égale à: | |
| Le poids | Tx/Rx: 130 g | |
| Conception de boîtier métallique | Technologie CNC/enveloppe en double alliage d'aluminium | |
| Concasse en double alliage d'aluminium | ||
| Autres engins de fabrication | ||
Je suis désolée.
|
|
