| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FPM-8416 |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

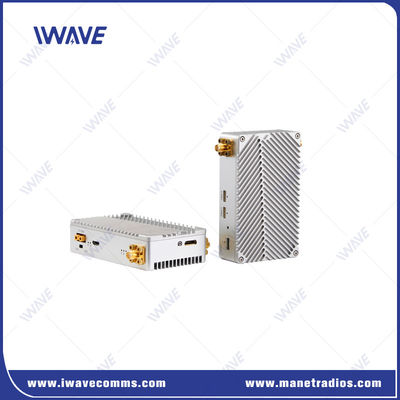

Transmetteur-récepteur de drone de 16 km avec 800 MHz et 1,4 GHz pour vidéo et données
Définition
Le FPM-8416 est un émetteur vidéo de drone léger intégré à une liaison de données bidirectionnelle et spécialement conçu pour permettre des opérations autonomes pour les drones commerciaux et industriels.Il vous permet de contrôler sans fil et en temps réel vidéo de surveillance de l'UAV / drone à une distance allant jusqu'à 10 miles.
L'utilisation du noyau de la technique de modulation multicarrière de la communication mobile de 4e génération COFDM offre une sécurité et des performances exceptionnelles dans des environnements difficiles.
Principales caractéristiques
|
● Contrôle bidirectionnel ● 80 ms de latence pour 1080P/60 ● 128AES chiffré ● Prise en charge des entrées et sorties vidéo HDMI et IP ● Qualité vidéo 1080P/60 à 14-16 km ● Option de fréquence 800Mhz et 1,4Ghz pour éviter les 2,4Ghz surpeuplés ● Sortie HDMI sur écran pour la surveillance en temps réel ● Système de liaison aérienne-terrestre de 14 à 16 km ● boîtier d'actionneur en aluminium usiné par CNC ● Completement configurable par le client ● Configurer les paramètres par logiciel ● 130 g de poids léger spécialement conçu pour les drones |
 |
COMMUNICATION à longue distance
La liaison de données FPM-8416 fournit une vidéo Full HD et une communication de données bidirectionnelle jusqu'à 10 miles.
L'émetteur-récepteur utilise la technique COFDM pour la démodulation et fournit de fortes performances de liaison nlos avec une marge de décoloration élevée.
Connexion sécurisée pour diverses applications
Le système de communication sans fil prend en charge le cryptage à l'aide d'un algorithme de cryptage interne AES.128. Le bloc de cryptage peut être contourné pour activer le mode de fonctionnement non crypté.
Robuste dans des conditions difficiles
Utilisation de la fonction FHSS (frequency-hopping spread spectrum) pour assurer une liaison stable.
Des algorithmes avancés sont utilisés pour assurer le fonctionnement dans des scénarios de travail complexes.
Différents ports
Le système de transmission d'images HD FPM-8416 est équipé d'un HDMI,deux ports LAN et un port série bidirectionnel par lequel les utilisateurs peuvent obtenir un flux vidéo Full HD et contrôler le vol avec Pixhawk en même temps.
Le port HDMI et le port LAN permettent à votre drone d'avoir plus d'options de types de caméra.
Application du projet
La taille miniature et le poids de 130g de lien vidéo drone UAV est idéal pour les petits drones.prévention des incendies de forêt, inspection des lignes électriques haute tension, sécurité intérieure, gestion du trafic, unités de soutien technique de la police, forces spéciales, postes de commandement et de contrôle militaires, aéroports, contrôle des frontières,Accident majeur pris en charge.
Spécification
| Les spécifications | |||
| Fréquence | 800 MHz | 806 à 826 MHz | |
| 1.4 GHz | 1428 à 1448 MHz | ||
| Largeur de bande | 8 MHz | ||
| Puissance RF | 0.6watt ((Bi-Amp, 0.6watt Puissance maximale de chaque amplificateur de puissance) | ||
| Portée de transmission | 800 MHz: 16 km. 1400 MHz: 14 km. | ||

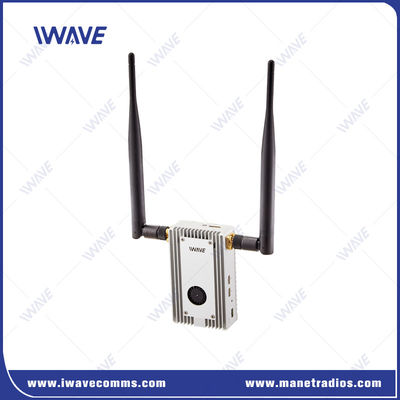

| Antenne | 800 MHz | TX:Antenne Omni/longueur de 25 cm/ 2dbiRX:Antenne Omni/longueur de 60 cm/6dbi | |
| 1.4 GHz | TX:Antenne Omni / longueur de 35 cm / 3,5 dBRX:Antenne Omni / longueur de 60 cm / 5 dB | ||
| Taux de transmission | 3 Mbps (HDMI vidéo stream, Ethernet signal et partage de données série) | ||
| Taux de baud | 115200bps (réglable) | ||
| Sensitivité | -106@4Mhz | ||
| Algorithme de tolérance de défaut sans fil | Correction d'erreur FEC avant en bande de base sans fil / correction d'erreur super codec vidéo | ||
| La latence de bout en bout | La latence pour le codage + la transmission + le décodage 720P/60 < 50 ms Le nombre de couleurs de l'écran |
||
| Temps de reconstruction du lien | Le taux de change | ||
| Modulation | Le QPSK de liaison montante ou de liaison descendante | ||
| Compression vidéo | Je ne sais pas.264 | ||
| Espace de couleur vidéo | 4:2:0 (option 4:2Les résultats | ||
| Le chiffrement | AES128 | ||
| Heure de début | 15s | ||
| Le pouvoir | Pour les appareils à commande numérique: | ||
| Interface | Les interfaces sur Tx et Rx sont les mêmes Entrée/sortie vidéo: Mini HDMI*1 Interface d'entrée de puissance*1 Interface de l'antenne:SMA*2 Le débit d'électricité doit être supérieur ou égal à: Ethernet: 100 Mbps x 3 |
||
| Indicateurs | Le pouvoir Indicateur de configuration de la connexion sans fil |
||
| Consommation d'électricité | Le système de freinage doit être équipé d'un dispositif de freinage. | ||
| Température | Température de travail: -40 °C à + 85 °C | ||
| Dimension | La valeur de la valeur de l'échantillon doit être supérieure ou égale à: | ||
| Le poids | Tx/Rx: 130 g | ||
| Conception de boîtier métallique | Technologie CNC/ enveloppe en double alliage d'aluminium | ||
| Concasse en double alliage d'aluminium | |||
| Autres engins de fabrication | |||
|
|
