| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FIM-2410 |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

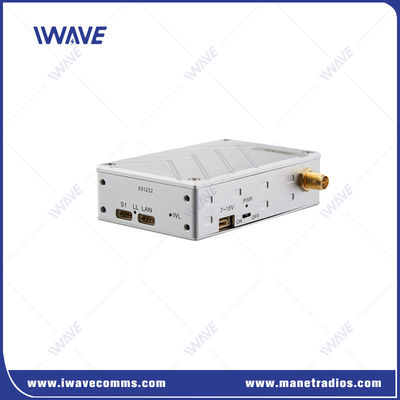

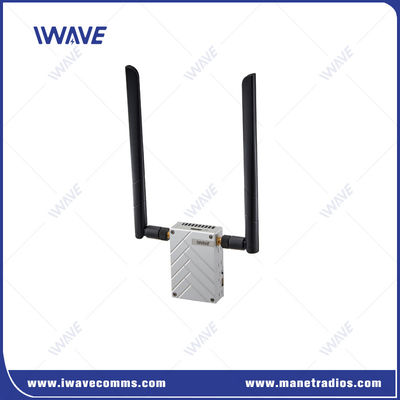

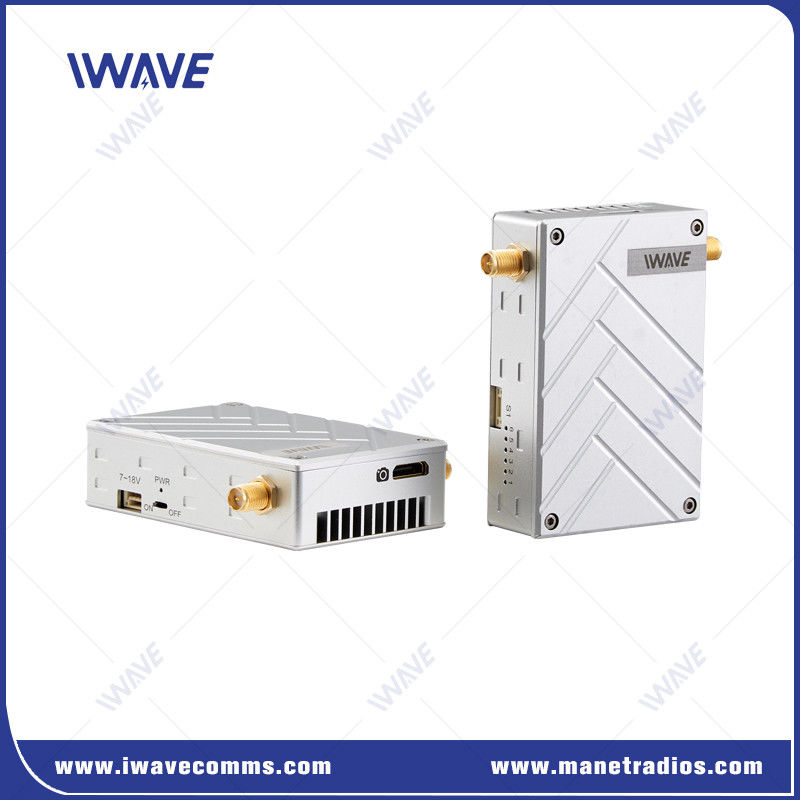

Transmetteur vidéo de drone de 10 km pour caméra HDMI et télémétrie
Introduction au projet
Le FIM-2410 est un émetteur vidéo de drone de 10 km pour la vidéo HD en temps réel et la télémétrie de données en lien vers le bas avec la bande 2,4 GHz.
Parce que beaucoup de signaux sans fil ont diffusé sur les bandes de 2,4 GHz, afin d'éviter les interférences,Le FIM-2410 utilise la technologie TDD-COFDM et une haute sensibilité pour assurer une connexion sans fil stable dans les environnements urbains et encombrés.
"Propulsion électrique" comprenant une puissance de sortie de l'air supérieure ou égale à 100 W;
Il dispose d'un mécanisme de cryptage AES128 pour empêcher l'accès non autorisé à votre flux vidéo sans fil, et il est également compatible avec une large gamme de contrôleurs de vol,logiciels et charges utiles de mission.
Principales caractéristiques ● L'algorithme spécial permet à 12 km d'obtenir une meilleure qualité d'image 1080P ● Connexion à des moniteurs intelligents via HDMI pour une surveillance vidéo en direct ● court délai de bout en bout 15-30 ms ● Prend en charge les bandes non autorisées 2,3 GHz, 2,4 GHz et 2,5 GHz ● Récepteur vidéo HD et télémétrie ● Prend en charge Pixhawk2/cube/V2.4.8/4 et Apm 2.8 ● Logiciel de support au sol: planificateur de mission et QGround ● Communication par drone + traitement vidéo et analyse ● Lien de données bidirectionnel intégré pour les drones et les drones autonomes ● Prise en charge de l'interface Ethernet TCPIP/UDP ● Technologie CNC, double boîtier en alliage d'aluminium, bonne résistance aux chocs et bonne dissipation de chaleur ● Température de fonctionnement: -40°C+85°C ● Taille totale: 72*47x19 mm ● Poids: 93 g |
|
Multiplexage par division de fréquence orthogonale codée (COFDM)
Éliminer efficacement les interférences sur plusieurs chemins, résoudre le problème d'efficacité et améliorer la fiabilité de la transmission.
Faible latence de bout en bout
● La latence de tx à rx est inférieure à 33 ms.
● CABAC encode l'entropie et le taux de compression élevé pour garantir une haute qualité vidéo à faible débit
● Chaque image est codée à la même taille pour éviter toute latence supplémentaire dans le canal sans fil causée par une grande image I.
● Décodage ultra rapide vers le moteur d'affichage.
Communication à longue distance
Modulation avancée, algorithme FEC, PA haute performance et module RF récepteur ultra sensible pour maintenir une liaison sans fil stable et longue portée entre l'unité aérienne et la station de contrôle au sol.
Température de fonctionnement de -40°C à +85°C
Toutes les puces et les composants électroniques sont spécialement conçus pour une tolérance industrielle de -40°C à 85°C.

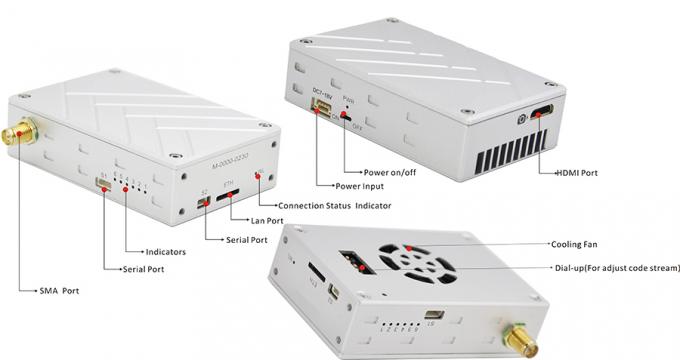

Différents ports
L'émetteur vidéo UAV FIM-2410 offre différents ports HDMI, LAN et deux ports série bidirectionnels.Ces ports permettent la transmission de données vidéo et de télémétrie HD jusqu'à 10 km entre la station au sol et l'unité aérienne.Le port série est conçu pour être utilisé avec le pilote automatique Cube, Pixhawk 2/V2.4.8/4, Apm 2.8.
Application du projet
Les drones dotés d'une liaison vidéo sans fil en temps réel ont une variété d'applications dans la photographie, la surveillance, l'agriculturesauvetage en cas de catastrophe et transport de nourriture dans des zones éloignées ou difficiles des villes.
Spécification de l'émetteur vidéo drone
| Fréquence | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz pour votre choix |
| Détection d'erreur | LDPC FEC/Vidéo H.264/265 Super correction d'erreur |
| Puissance RF transmise | 1 Watt (air à terre 10 à 16 km) |
| Consommation d'électricité | TX: 10 watts |
| RX: 6 watts | |
| Largeur de bande de fréquence | 4/8MHz |
| La latence | ≤ 15 à 25 ms |
| Taux de transmission | 3 à 5 Mbps |
| Faites preuve de sensibilité | - 100 dBm@4Mhz, - 95 dBm@8Mhz |
| Espace de couleur vidéo | Par défaut 4:2:0 |
| Antenne | 1T1R |
| Interface d'entrée/sortie vidéo | HDMI mini TX/RX, ou transformer FFC en HDMI-A RX/TX |
| Format de vidéo comprimé | H.264 + H.265 |
| Taux de débit | Jusqu'à 115200bps (réglage par logiciel) |
| Le chiffrement | AES 128 |
| Distance de transmission | Air au sol 10 km à 12 km |
| Temps de démarrage | < 30 ans |
| Fonction à double sens | Prise en charge simultanée des données vidéo et duplex |
| Données | Prise en charge du TTL |
| Énergie électrique | DC 7 à 18 V |
| Interface | 1080P/60 HDMI Mini RX x1 |
| Ethernet à 100 Mbps vers USB / RJ45 sous Windows * 1 | |
| S1 TTL port série bidirectionnel x1 | |
| Puissance de sortie x1 | |
| Lumière d'indicateur | État d'entrée/sortie HDMI |
| Transmission et réception | |
| Statut de fonctionnement de la carte vidéo | |
| Le pouvoir | |
| HDMI | Le câble plat flexible (FFC) mini HDMI |
| Plage de température | Température de fonctionnement: -40 °C ~ + 85 °C |
| Température de stockage: -55 °C ~ + 100 °C | |
| Conception de l'apparence | Technologie CNC/ double coque en alliage d'aluminium avec conception étanche |
| Dimension | 72*47*19 mm |
| Le poids | Le nombre total d'émissions de dioxyde de carbone doit être déterminé en fonction de l'indicateur d'émission de dioxyde. |
Le paquet
|
|
