| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FIM-2450 |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

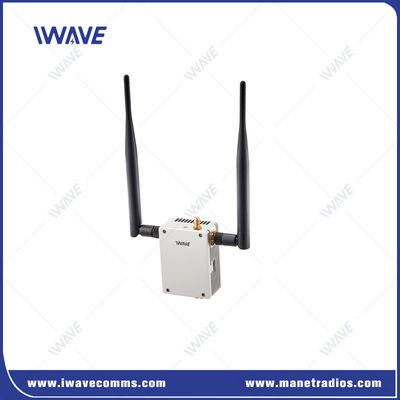

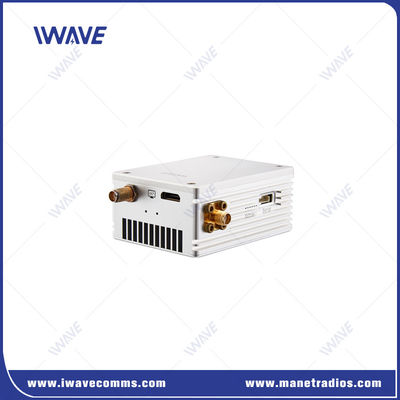

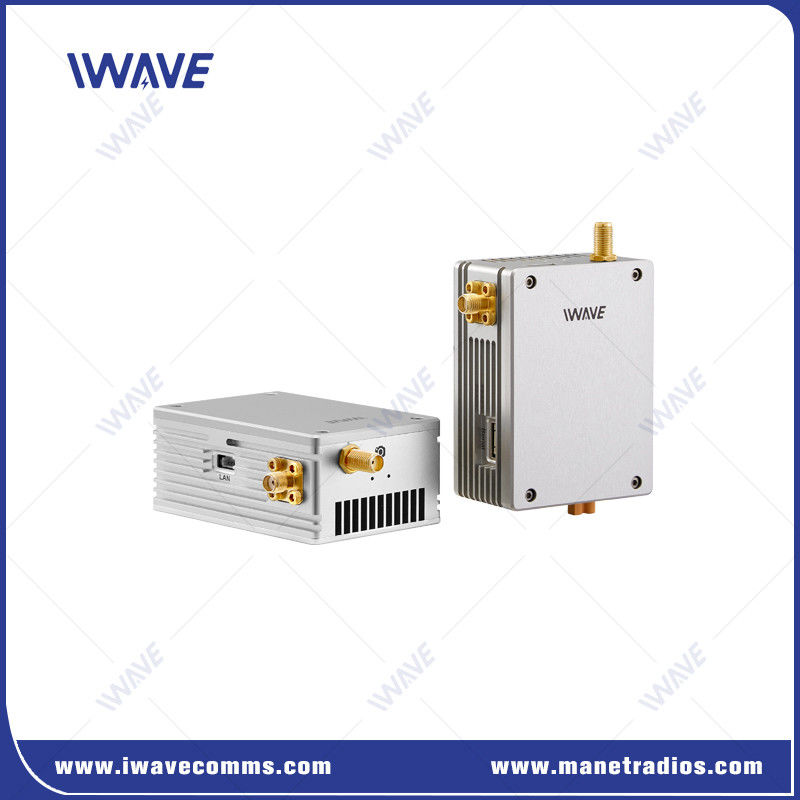

50 km longue portée 1.4 GHz HDMI et SDI COFDM Vidéo Transceiver Link pour le drone
Introduction au projet
L'émetteur-récepteur vidéo COFDM de drone à longue portée FIM-2450 adopte la technologie TDD-COFDM pour atteindre une transmission aérienne au sol à longue portée de 50 km.Il dispose d'une vidéo HD sans fil 1080P complète et des données MAVLINK pour votre drone / VTOL / multi-rotor / UAV à voilure fixe.
Le FIM-2450 offre une transmission vidéo sans fil RF de 1,4G/800MHZ avec une latence vidéo de 40 ms pour 50 km. Les entrées et sorties HD-SDI, HDMI et Ethernet sont standard pour l'émetteur et le récepteur,qui permettent à votre drone d'utiliser différents types de caméras.
Le poids de l'unité aérienne et de l'unité au sol est de seulement 160 grammes et est idéal pour les caméras en mouvement rapide.
Principales caractéristiques
●Pouvoir de transmission RF: 2 W ●Communication à longue portée robuste: 50 km ● Compact et léger: idéal pour les drones et autres appareils sans pilote ●Température de travail: -40 à +85°C ●Prise en charge du cryptage AES ●Vidéo IN: SDI+HDMI+Ethernet ● Compatible avec un large éventail de contrôleurs de vol, de logiciels de mission et de charges utiles. ●Taux de transmission: 3 à 5 Mbps ● Sensibilité: -100 dBm/4Mhz, -95 dBm/8Mhz ● Données duplex: Prise en charge du système SBUS/PPM/TTL/RS232/MAVLINK ● Portée sans fil: 30 km ● Largeur de bande de fréquence: 4 MHz/8 MHz réglable |  |
Entrée et sortie vidéo
Prise en charge des entrées et sorties HD-SDI, HDMI et IP pour l'unité aérienne et la unité au sol, ce qui vous permet d'utiliser différents types de caméras.
Plug & Fly
L'émetteur vidéo de drone FIM-2450 est conçu pour être configuré et fonctionner dès le départ sans procédures de configuration compliquées.
50 km de communication à longue portée
Un nouvel algorithme permet une communication longue distance de 50 km entre le sol et l'air.
Résolution Full HD
Comparé aux systèmes analogiques qui transmettent une résolution SD, le FIM-2450 numérique offre un streaming vidéo 1080p60 hd.
Temps de latence court
Avec moins de 40 ms de latence, le lien vidéo FIM-2450 vous permet de voir et de contrôler ce qui se passe en direct.
Le chiffrement premium
Le chiffrement AES-128 bloque l'accès non autorisé à votre flux vidéo sans fil.
Option de fréquence multiple
L'émetteur universel de drones FIM-2450 prend en charge l'option de fréquence multiple de 800 MHz / 1,4 GHz pour vous permettre de répondre à différents environnements RF.
Application du projet
Le système FIM-2450 de vidéo descendante de drones a été déployé par les organismes chargés de l'application de la loi pour ajouter une couche supplémentaire de sécurité et de sûreté pour mener à bien des missions sur le terrain.Le lien vidéo du drone vous permet de voir clairement ce qui se passe en direct, qui joue un rôle essentiel en cas d'urgence, comme l'inspection des conduites pétrolières, l'inspection de la haute tension, la surveillance des incendies de forêt, etc.Il s'agit d'un outil essentiel pour améliorer la connaissance de la situation des personnes sur le terrain..
Spécification
| 800 MHz | 806 à 826 MHz | |
| Fréquence | 1.4 GHz | 1430 à 1444 MHz |
| Largeur de bande | 4/8MHz | |
| Puissance RF | 2W | |
| Portée de transmission | 50 km | |
| Taux de transmission | 1.5/3/6Mbps (le flux de code vidéo et les données série) Le meilleur flux vidéo: 2.5Mbps | |
| Taux de baud | 115200 ((Réglable par logiciel) | |
| Rx sensibilité | -102 dBm@4Mhz/-97@8Mhz | |
| Algorithme de tolérance de défaut sans fil | Correction d'erreur FEC avant bande de base sans fil / correction d'erreur super codec vidéo | |
| La latence vidéo | La latence pour le codage + la transmission + le décodage 720P60 < 40 ms Pour les appareils de surveillance de la qualité | |
| Temps de reconstruction du lien | Le taux de change | |
| Modulation | Le QPSK de liaison montante ou de liaison descendante | |
| Format de compression vidéo | Je ne sais pas.264 | |
| Espace de couleur vidéo | 4:2:0 (option 4:2Les résultats | |
| Le chiffrement | AES128 | |
| Heure de début | 25 ans | |
| Le pouvoir | Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. | |
| Interface | Les interfaces sur Tx et Rx sont les mêmes 1- Entrée/sortie vidéo: Mini HDMI*1, SMAX1 ((SDI, Ethernet) 2. Puissance d'entrée*1 3Interface de l' antenne: 4. SMA*2 5. série*2: (± 13V ((RS232)) 6. réseau local: 100 Mbps x 1 | |
| Indicateurs | 1Le pouvoir. 2Indicateur de travail Tx et Rx 3. Indicateur de fonctionnement Ethernet | |
| Consommation d'électricité | Le système de freinage doit être équipé d'un dispositif de freinage. | |
| Température | Température de travail: -40 °C à + 85 °C | |
| Dimension | La valeur maximale de l'échantillon doit être égale ou supérieure à: | |
| Le poids | Tx/Rx: 160 g | |
| Conception de boîtier métallique | Technologie CNC | |
| Concasse en double alliage d'aluminium | ||
| Autres engins de fabrication | ||
Liste de colis
|
|
