| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FIM-1440 |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

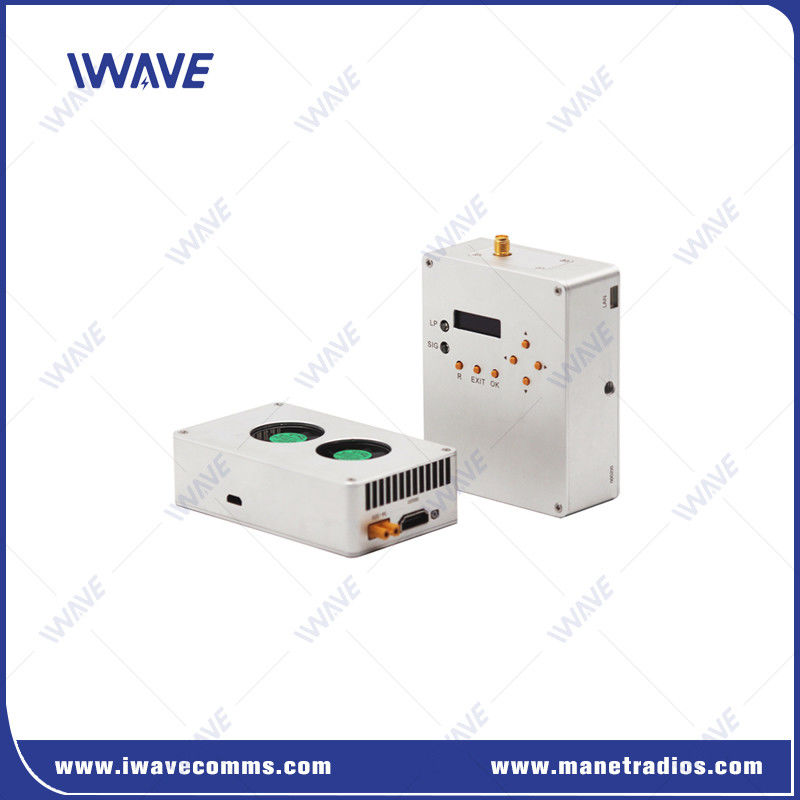

50 km UHF 300 MHz VTOL à longue portée HDMI Drone Vidéo émetteur et récepteur
Définition
L'émetteur vidéo HDMI FIM-1440 VTOL est développé sur la base de la technologie COFDM avec une option de large fréquence de 300 MHz à 2 GHz.Cette caractéristique unique donne à la FIM-1440 la capacité de transmettre le flux vidéo 1080p 60fps à une faible latence de 50 ms.
Équipé de l'antenne standard en fibre omni, la portée effective du FIM-1440 peut atteindre jusqu'à 50 à 70 km.Il ne prend en charge que les entrées et sorties vidéo HDMI sans données de commande.
Nous fournissons tout un système complet, y compris l'émetteur sur les drones, le récepteur au sol, les antennes et les câbles de données, le logiciel de configuration des paramètres, le câble HDMI, le câble d'alimentation.
Principales caractéristiques
|
● 50 à 70 km de portée de LOS Air au sol ●Antennes (émetteur et récepteur) facilement connectées par l'interface SMA Port. ● Un port fixe de 1/4 pouce connecte la caméra. ●Un port Ethernet de 100 Mbps pour la sortie vidéo, et il prend en charge TCP/IP/UDP. ● Les anodisateurs conducteurs et la technologie CNC à double alliage d'aluminium Shell offrent une bonne résistance aux chocs. ● Mini taille et poids léger seulement 200 grammes |
 |
Application du projet
Les spécifications
| Chaîne sans fil | 300 MHz à 2 GHz pour votre choix |
| Largeur de bande de communication | 2/4/8 MHz |
| Puissance de transmission RF | 2.5W |
| Taux de données | 1.5/3/6 Mbps |
| Sensibilité au RX | -108dbm@2Mhz/-103dbm@4Mhz/-97dbm@8Mhz |
| Le chiffrement | AES128 |
| La latence de bout en bout | 50 à 70 ms pour le codage et le décodage 1080P60/720P60 |
| Interfaces sur Tx | Pour les appareils de télécommunications |

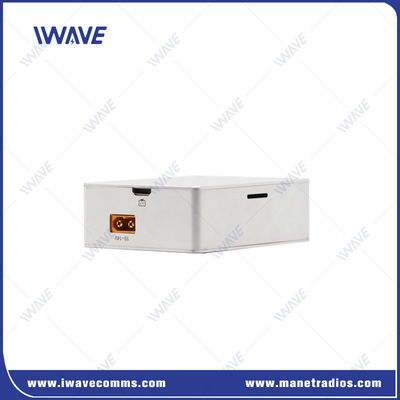

| Interface d'entrée d'alimentation --XT30 de qualité industrielle ×1 | |
| USB 2.0 - Connexion au PC pour la configuration | |

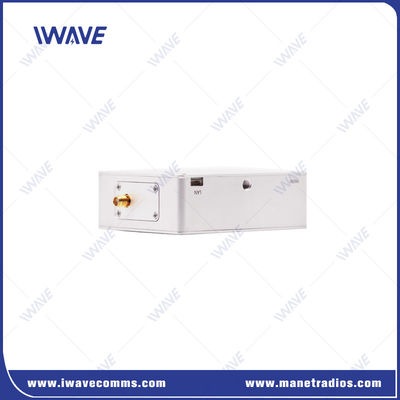

| SMA RF × 1 | |
| Interfaces sur Rx | 1080P60 HDMI Mini ×1 |
| LCD - affiche RSSI et l'état de liaison. | |
| Buttons × 5 - Pour configurer le modèle du récepteur. | |
| Interface d'entrée de puissance --XT60 de qualité industrielle ×1 | |
| SMA RF × 1 | |
| Ethernet à RJ45 × 1 | |
| Tolérance à la défaillance sans fil | FEC/MPEG |
| Modulation | Les données sont fournies par les services de téléphonie mobile. |
| Portée de la distance | Air au sol: 50-70kmNotes: La distance réelle est liée à l'environnement. |
| Terre à terre: NLOS 1 à 2 km | |
| Heure de début | 5s |
| Entrée de puissance | DC 14-18V ((Tx) (DC16V est suggéré) DC 10-14V ((Rx) (DC12V est suggéré) |
| Temps de reconnexion | Moins de 1s après récupération du signal |
| Le COFDM | QPSK à sens unique |
| Consommation d'énergie (maximum) | Terminal émetteur: 25W Terminal récepteur: 11W |
| Plage de température | Température de fonctionnement: -40°85°CTempérature de stockage: -55°C à 125°C |
| Les dimensions | TX: 97 × 57 × 30 mm RX: 91 × 72 × 30 mm |
| Radiateur | Ventilateur de refroidissement ou dissipateur de chaleur en aluminium |
| Grammes | TX: 200 g RX: 202 g |
| Étui métallique | Autres engins de fabrication |
| Technologie CNC | |
| Concasse en double alliage d'aluminium |
|
|
