| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le numéro de série FD-615 |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

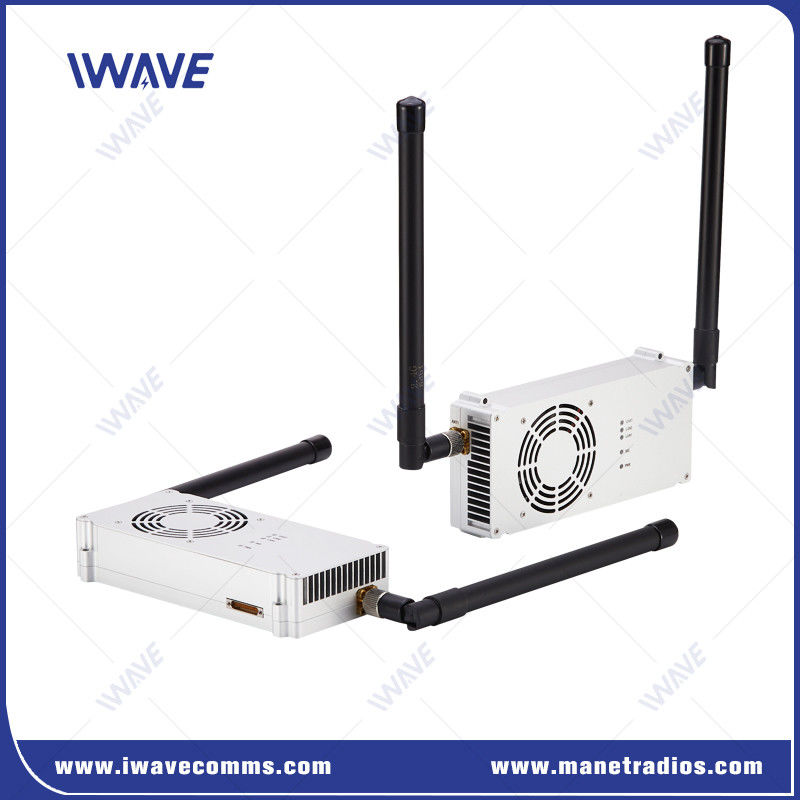

50 km Drone à longue portée TCPIP/UDP MIMO IP MESH lien
Introduction au projet
FD-615MT 50KM drone longue portée TCPIP/UDP MIMO IP MESH lien construit un sans centre, auto-formation, auto-adaptation et auto-guérison routage dynamique /
réseau de réseau de communication par relais automatique. Il permet un routage dynamique, une vidéo HD par relais multi-hop,données multicanaux et voix de fidélité entre différents nœuds du même réseau dans des applications complexes.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Il présente de grands avantages en matière de transmission sans fil VTOL / drone à voilure fixe / hélicoptère avec un poids de seulement 280 g.
Il est disponible en version 10W et 20W pour créer une liaison de communication cryptée pour un essaim de drones au-delà de la ligne de vue dans des environnements RF complexes.
Principales caractéristiques
Il est conçu sur la base de la technologie de communication sans fil TD-LTE, OFDM et MIMO.Le réseau change automatiquement de route en fonction de facteurs tels que le nombre de transcepteurs et l'environnement du canal..
Offre 50 km de liaison vidéo haute définition air-sol avec transmission de données bidirectionnelle pour VTOL/drone à voilure fixe/hélicoptère.pour que vous puissiez voir et contrôler ce qui se passe en direct.
Le produit IWAVE IP MESH calculera et évaluera en interne la liaison actuelle en fonction de facteurs tels que la résistance du signal reçu RSRP, le rapport signal-bruit SNR et le taux d'erreur en bits SER.Si sa condition de jugement est remplie, il effectuera un saut de fréquence et sélectionnera un point de fréquence optimal de la liste.le saut de fréquence ne sera pas effectué tant que la condition de jugement n'est pas remplie;.
Après le démarrage, il va essayer de réseauter avec les points de fréquence pré-stockés avant le dernier arrêt.Il essaie automatiquement d'utiliser d'autres points de fréquence disponibles pour le déploiement du réseau..
La puissance de transmission de chaque nœud est automatiquement réglée et contrôlée en fonction de sa qualité de signal. |
|
Application du projet
Communication à longue distance MESH
Surveillance de la patrouille des lignes électriques et hydrologiques
Communication d'urgence pour les services d'incendie, de défense des frontières et militaires
Communication maritime, champ pétrolier numérique, formation de flotte
Spécification
| SENSIBLE | ||
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Généraux | Les appareils électroménagers | ||
| Technologie | MESH basé sur la norme technologique TD-LTE | Température | -20 °C à + 55 °C |
| Le chiffrement | Le code de l'appareil doit être identifié par un numéro de série. | ||
| Taux de données | 30 Mbps (liens vers le bas) | Dimension | 116*70*17 mm |
| Sensitivité | 10 MHz/-103 dBm | Le poids | 190 g |
| Portée | 50 km (air au sol) NLSO 3km-10km ((Terre à terre) ((Dépend de l'environnement réel) |
Matériel | Aluminium anodisé argenté |
| Nœud | 16 nœuds | Montage | Monté sur le véhicule/à bord |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | ||
| MIMO | 2x2 MIMO | Le pouvoir | |
| Anti-entraînement | Saut automatique de fréquence | ||
| Puissance RF | 10 watts | Voltage d'entrée | DC 24V ± 10% |
| La latence | Transmission à un saut ≤ 30 ms | Consommation d'électricité | 30 watts |
|
Fréquence |
L'interface |
||
| 1.4 GHz | 1420 à 1530 MHz | RF | 2 x SMA |
| 800 MHz | 806 à 826 MHz | Éthernet | 1xJ30 |
| Remarque: la bande de fréquences prend en charge la personnalisation | Entrée de puissance | 1 x J30 | |
| Données TTL | 1xJ30 | ||
| Débogage | 1xJ30 | ||
| Commune | |
| Niveau électrique | 3.3V et compatible avec 2.85V |
| Données de contrôle | TTL |
| Taux de baud | 115200 bps |
| Mode de transmission | Mode de transmission |
| Niveau de priorité | Priorité supérieure au port réseau Lorsque la transmission du signal est interrompue, les données de contrôle seront transmises en priorité |
| Nom de l'organisme:1Après une mise en réseau réussie, le nœud FD-615MT peut recevoir des données en série. 2Si vous voulez faire la distinction entre envoi, réception et contrôle, vous pouvez définir le format. |
|

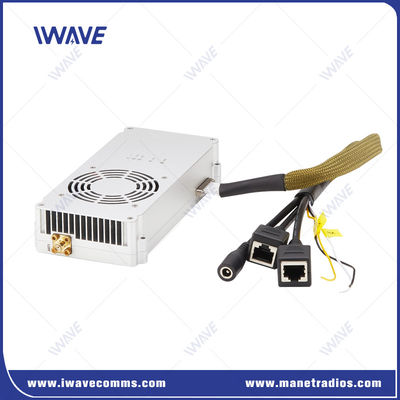

Définition de l'interface
|
|
