| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Les caractéristiques de l'appareil sont les suivantes: |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
30 km Ethernet TCPIP et données de contrôle de vol UDP et émetteur vidéo HD drone
Définition

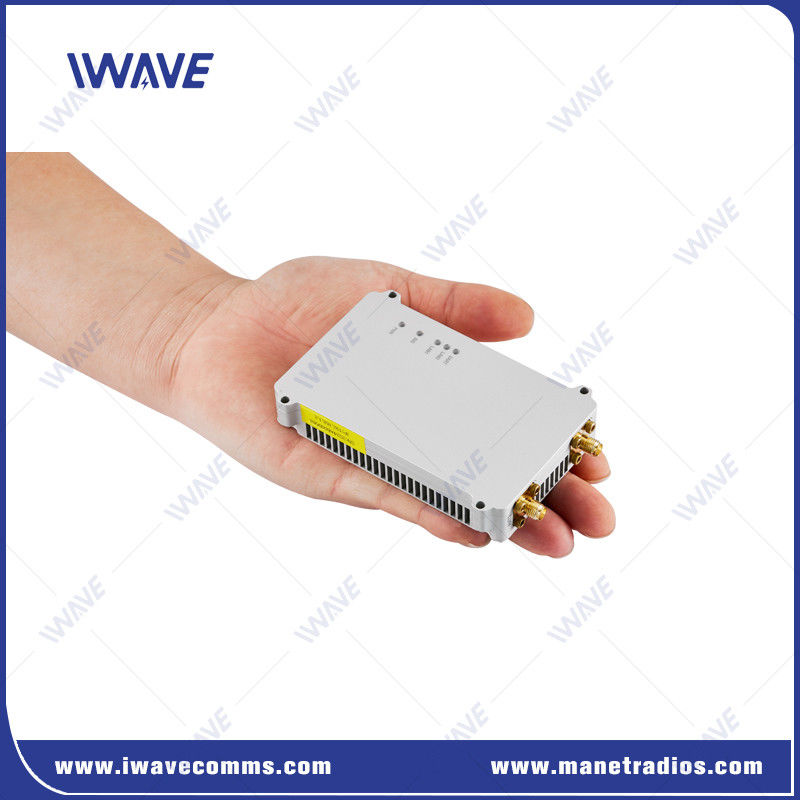

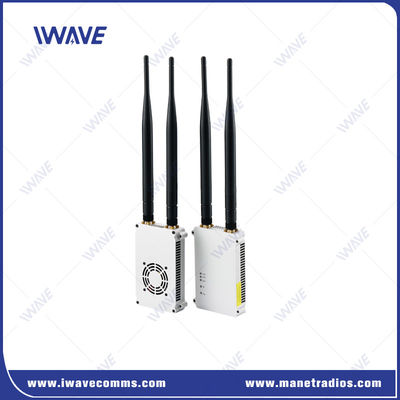

Le FDM-605PTM est une base radio de liaison descendante de données Ethernet numérique à longue portée pour drones point à point basée sur la technologie de communication sans fil TDD-COFDM.4 GHz (1420 à 1530 MHz) et adapté à une longue distanceLa vitesse de transmission est de 30 Mbps et la distance de transmission la plus longue est de 30 km de l'air au sol.,Il prend en charge les données Ethernet TCPIP/UDP bidirectionnelles et la transmission en série duplex.
Principales caractéristiques
|
 |
Faible latence de bout en bout
● La latence de tx à rx est inférieure à 33 ms.
● CABAC encode l'entropie et le taux de compression élevé pour garantir une haute qualité vidéo à faible débit
● Chaque image est codée à la même taille pour éviter toute latence supplémentaire dans le canal sans fil causée par une grande image I.
● Décodage ultra rapide vers le moteur d'affichage.
Communication à longue distance
Modulation avancée, algorithme FEC, PA haute performance et module RF récepteur ultra sensible pour maintenir une liaison sans fil stable et longue portée entre l'unité aérienne et la station de contrôle au sol.
Température de fonctionnement de -40°C à +85°C
Toutes les puces et les composants électroniques sont spécialement conçus pour une tolérance industrielle de -40°C à 85°C.
Différents ports
Le FDM-605PTM offre un port série bidirectionnel RJ45 et TTL et un port RS232. Ce modèle peut transmettre sans fil des données série et des données Ethernet basées sur TCP/IP/UDP.L'interface du port SMA peut directement connecter les antennes ou le câble d'alimentation.
Application du projet
Le FDM-605PTM est un émetteur vidéo à drone bidirectionnel Ethernet qui fournit une transmission vidéo robuste sur de longues distances.
Il s'agit de la solution idéale pour les drones et les véhicules aériens sans pilote (UAV), les véhicules terrestres sans pilote (UGV), la vidéo et la télémétrie sans fil à longue portée, les applications critiques et sécurisées.
Spécification
| Fréquence | 1.4 GHz (1420-1530 MHz) Les données sont fournies par les autorités compétentes de l'Union européenne. |
| Puissance de transmission RF | 33 dBm (air à terre à 30 à 50 km) |
| Largeur de bande de fréquence | 1.4/3/5/10/208MHz |
| Antenne | 1T2R |
| Ajustez le débit | Ajustement du logiciel |
| Le chiffrement | AES128 |
| Mode de transmission | point à point et point à point multiple |
| Temps de démarrage | 25 ans |
| Temps de reconstruction du lien | Le taux de change |
| Détection d'erreur | LDPC FEC |
| Données de série | TTL: 0 à 3,3 v |
| Pour les appareils de type à commande numérique | |
| Éthernet | Prise en charge du TCP/IP/UDP |
| Taux de transmission | 30 Mbps |
| Sensitivité | - 100 dBm@4Mhz |
|
|
- 95 dBm@8Mhz |
| Antenne | 1T2R ((Antenne Omni) |
| Le pouvoir |
Pour les appareils à commande numérique
|
| Consommation d'électricité | TX: 12 watts |
|
|
RX: 12 watts |
| Température | Température de fonctionnement: -40 à +85°C |
| Température de stockage: -55 à +85°C | |
| Interface | Interface d'entrée de puissance × 1 |
|
|
Interface de l'antenne × 1 |
|
|
Port bidirectionnel TTL × 2 |
|
|
Interface RS232 x 1 ((TTL et RS232 ne peuvent pas être utilisés en même temps) |
|
|
Port Ethernet x1 |
| Indicateur | Feu d'indicateur de puissance |
| Indicateur d'état de la connexion (4, 5, 6) | |
| Indicateur de la force du signal (1, 2, 3) | |
| Conception de boîtier métallique | Technologie CNC |
| D'une épaisseur n'excédant pas 1 mm | |
| Autres engins de fabrication | |
| Taille |
110*70*18 mm
|
|
Le poids |
TX: 150 g |
| Rx: 150 g |
|
|
