| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le modèle FDM-615PTM |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

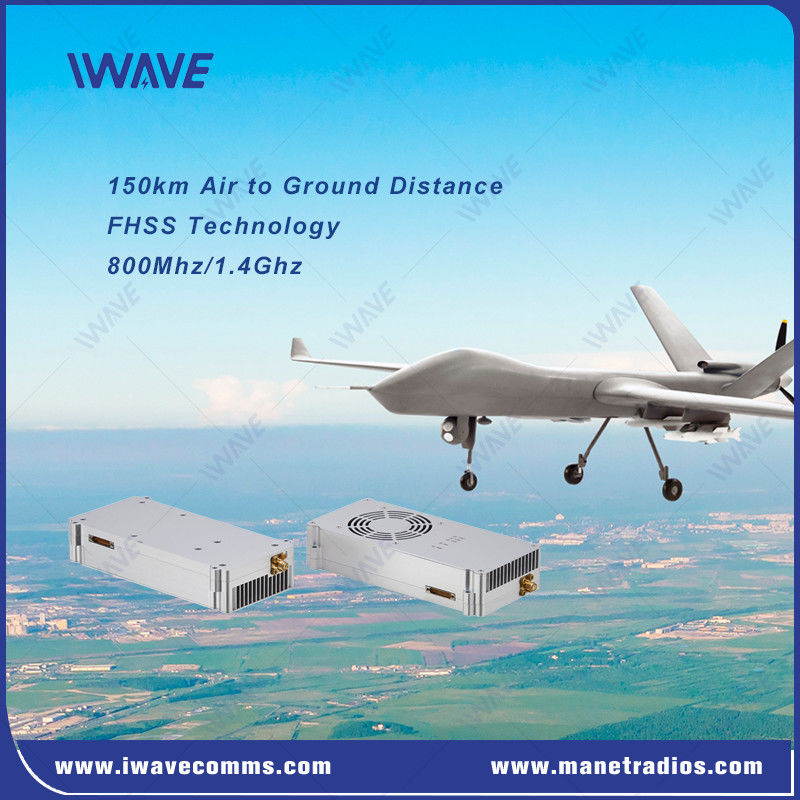

Transmetteur vidéo HD sans fil à longue distance de 150 km
Définition
LeLe modèle FDM-615PTMest une unité de transmission sans fil de pointe conçue pour la liaison descendante vidéo et de données à longue portée, en mettant particulièrement l'accent sur les véhicules aériens sans pilote (UAV), y compris les drones à voilure fixe et les hélicoptères.Cette solution est idéale pour des applications telles que les communications d'urgence, la surveillance des lignes électriques, les opérations maritimes, et les premiers intervenants.
Nouvelle sélection de fréquence dynamique, contrôle automatique de la puissance, forte capacité NLOS, saut de fréquence et ultra large L-band Range 1420-1530Mhz La fréquence offre des interférences robustes et une immunité anti-embouteillage!
Le poids de 280 g et sa petite taille font du FDM-615PTM un candidat idéal pour des communications vidéo et télémétriques sans fil de haute qualité sur des plates-formes micro sans pilote.
Principales caractéristiques
|
 |
Spéctrum de propagation par saut de fréquence (FHSS):
LeLe modèle FDM-615PTMutilisationsFHSSIl offre une excellente immunité au bruit et aux interférences, ce qui garantit des performances robustes même dans des environnements difficiles.
Capacités de longue portée et NLOS:
L'unité offre une communication stable surjusqu'à 150 km(ligne de vision claire) avec sonantenne en fibre de verre de 2 dB, ce qui le rend idéal pour les drones hautes performances, y comprisVTOLetdrones à voilure fixe.
Taux de transfert de données élevé pour la transmission vidéo HD:
À une distance de150 kilomètres, leLe modèle FDM-615PTMfournit8 à 12 Mbpsle débit de données, permettantFull HD 1080P60C'est crucial pour les applications vidéo en temps réel comme la surveillance, la surveillance à distance et le contrôle de mission.
Faible latence:
L'appareil offreune latence courte (60-80 ms)Cette fonctionnalité est particulièrement importante pour des tâches telles que la commande à distance du cardan ou la mise en vue de la caméra.
Application du projet
Les drones:Communication longue portée pour drones à voilure fixe, VTOL et hélicoptères.
Les premiers répondants:Communication d'urgence pour un déploiement rapide dans des situations critiques.
Surveillance de la ligne électrique:Transmission de données et vidéo à longue portée pour inspection à distance.
Spécification
| Généraux | ||
| Technologie | Télécommunications sans fil basées sur les normes technologiques TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Portée | 100 km à 150 km (air au sol) | |
| Capacité | 32 nœuds | |
| Plage NLOS | 5 à 10 km de terre à terre | |
| Puissance RF | 10 watts | |
| La latence | D'un bout à l'autre: 60 ms-80 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Le pouvoir | ||
| Entrée de puissance | DC 24V ± 10% | |
| Consommation d'électricité | 30 watts | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | L priorité supérieure à celle du port réseau. | |
| Note:l Les données transmises et reçues sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FDM-615PTM peut recevoir des données en série.lréception et contrôle, vous devez définir le format vous-même | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xJ30 | |
| Commune | 1xJ30 | |
| Le pouvoir | 1xJ30 | |
| Débogage | 1xJ30 | |
|
|
