| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FIM-2450 |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

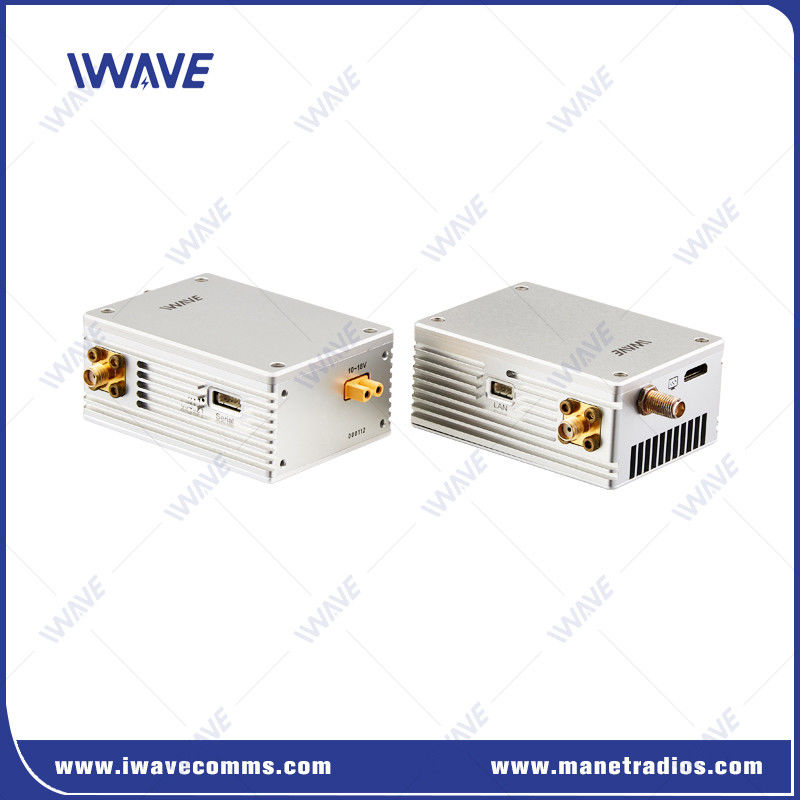

Transmetteur vidéo de drone à longue portée HDMI et SDI de 50 km et liaison descendante de données série
Définition
IWAVE FIM-2450 drone émetteur vidéo HDMI et SDI et liaison descendante de données série fournit des canaux vidéo et de contrôle robustes pour les grands drones ((VTOL / drone à voilure fixe) avec entrée vidéo HDMI, SDI et IP.Il fournit des vidéos Full HD et des données de contrôle de vol MAVLINK communication mobile sans fil sans aucune infrastructure pour 50 km.
L'émetteur de la caméra du drone FIM-2450 est basé sur la technologie TDD-COFDM améliorée,qui donne à la FIM-2450 la capacité de supporter un débit élevé jusqu'à 6 Mbps dans le canal vidéo et une robustesse supérieure dans le canal de commande lorsque la distance est de 50 km.

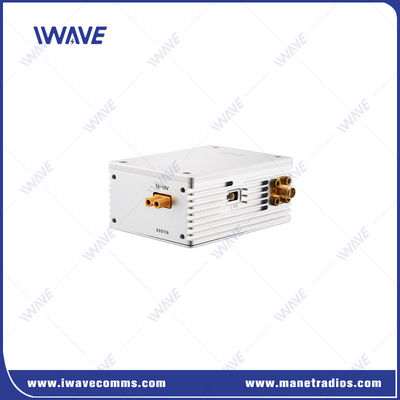

L'unité de bord du FIM-2450 ne pèse que 160 grammes.
Le canal vidéo peut être facilement connecté via l'interface HDMI, l'interface SDI et l'interface Ethernet.
Principales caractéristiques
|
• antenne Tx double et antenne Rx double. • Codage H.264+H.265/FPGA hautement efficace |
 |
Opération en bande 800 MHz et 1,4G
L'émetteur vidéo à longue portée FIM-2450 pour drones utilise la gamme de fréquences de 806 à 826 MHz et de 1428 à 1448 MHz pour éviter d'interférer avec les systèmes de contrôle de l'aéronef, qui sont généralement de 2,4 GHz.
FHSS pour l'anti-interférence
Le spectre de propagation automatique par saut de fréquence (FHSS) choisira le meilleur canal disponible à utiliser pour l'anti-interférence.
Entrée de caméra SDI/HDMI/IP
Entrée vidéo: port Ethernet pour la caméra IP, port mini HDMI pour la caméra HDMI et port SMA pour la caméra sdi.
Sortie vidéo: HDMI, SDI et Ethernet.
Contrôle de vol
Le FIM-2450 est équipé de deux ports série plein duplex. Ils sont capables de transmettre sans fil le signal de contrôle pour le contrôleur de vol fixé sur l'UAV.4.8/4, Apm2.8, etc. L'appui logiciel au sol Mission Planner et QGround.
Transmission chiffrée
L'émetteur vidéo numérique FIM-2450 utilise AES128 pour le cryptage vidéo pour s'assurer que personne non autorisé ne puisse intercepter votre flux vidéo.
Application du projet
Le drone vidéo downlink est de transmettre la vidéo avec précision et rapidité d'un endroit à l'autre pour que les gens sur le terrain voient clairement ce qui se passe en temps réel.L'émetteur vidéo des drones est également connu comme les "yeux" des dronesIl joue un rôle essentiel en cas d'urgence comme l'inspection des conduites pétrolières, l'inspection de haute tension, la surveillance des incendies de forêt, etc.Les gens au sol peuvent réagir rapidement une fois que l'urgence survient..
Spécification
| Fréquence | 800 MHz | 806 à 826 MHz |
| 1.4 GHz | 1428 à 1448 MHz | |
| Anti-interférence | Saut de fréquence | |
| Largeur de bande | 8 MHz | |
| Puissance RF | 2W | |
| Portée de transmission | 50 km | |
| Taux de mise à jour | 6 Mbps (partagé par vidéo, Ethernet et données série) Le meilleur flux vidéo: 2,5 Mbps | |
| Taux de baud | 115200 | |
| Rx sensibilité | - 104 dBm | |
| Algorithme de tolérance de défaut sans fil | Correction d'erreur FEC avant bande de base sans fil / correction d'erreur super codec vidéo | |
| La latence vidéo | La latence totale pour le codage + la transmission + le décodage 720P/60 < 50 ms 720P/30 < 40 ms Le nombre de couleurs de l'écran Le nombre de couleurs de l'écran |
|
| Temps de reconstruction du lien | Le taux de change | |
| Modulation | Le QPSK de liaison montante ou de liaison descendante | |
| Format de compression vidéo | Je ne sais pas.264 | |
| Espace de couleur vidéo | 4:2:0 (option 4:2Les résultats | |
| Le chiffrement | AES128 | |
| Heure de début | 15s | |
| Le pouvoir | Pour les appareils de commande électronique, le régulateur doit être utilisé. | |
| Interface | Les interfaces sur Tx et Rx sont les mêmes1*Entrée/sortie vidéo: Mini HDMI 1*Entrée/sortie vidéo: SMA (SDI) 1*Interface d'entrée de puissance 2*Interface de l'antenne: SMA 2*Série (3.3VTTL) 1*réseau local (100 Mbps) |
|
| Indicateurs | Indicateur d'état du lien sans fil | |
| Consommation d'électricité | La valeur de l'éclairage doit être supérieure ou égale à: | |
| Température | Température de travail: -40 °C à + 85 °C | |
| Dimension | La valeur de l'échantillon est la valeur de l'échantillon.73.8 x 54 x 31 mm(à l'exclusion de la SMA et de la prise d'alimentation) | |
| Le poids | Tx/Rx: 160 g | |
| Conception de boîtier métallique | Artisanat à commande numérique | |
| Concasse en double alliage d'aluminium | ||
| Anodisation par conduction | ||
|
|
