| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-7800 |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T |

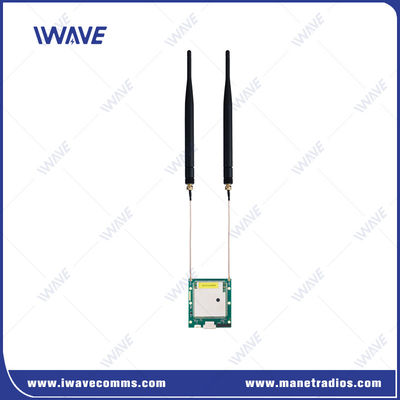

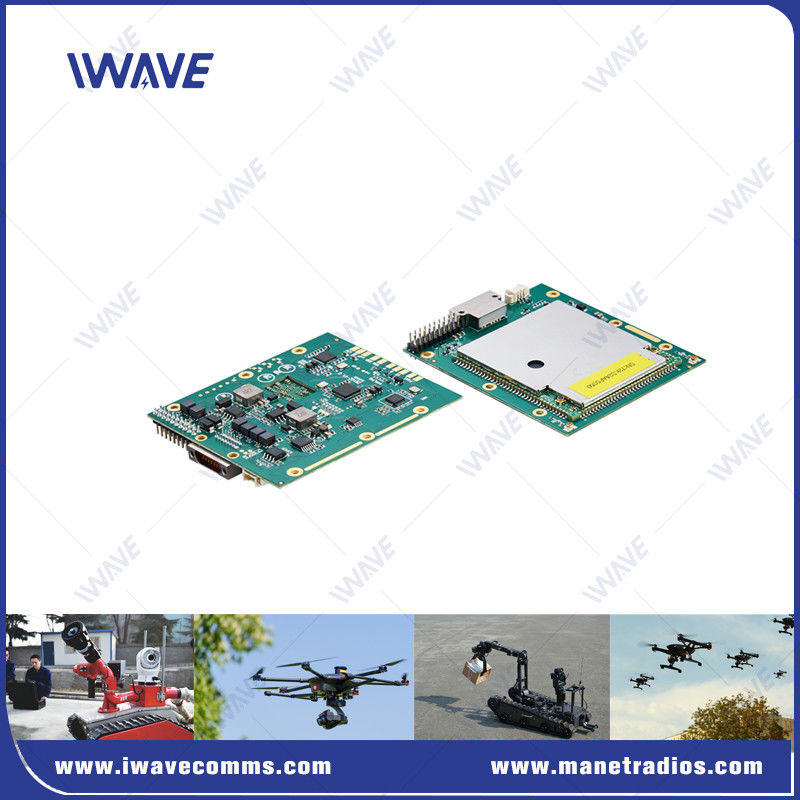

Module IP MESH à double bande OEM de 600 MHz et 1,4 GHz
Définition
Le modèle MIMO 2x2 à haut débit et à longue portée répond aux exigences des plates-formes robotiques avancées telles que les drones et les UGV.
Utilisant la structure de cadre de fente temporelle propriétaire IWAVE et la forme d'onde pour l'architecture de réseau sans centre, FD-7800 livre vos données là où elles doivent aller.
Le FD-7800 permet la disponibilité opérationnelle de plusieurs bandes 600 MHz/1,4 GHz sur une seule radio.
Le spectre de propagation par saut de fréquence (FHSS) est le meilleur choix pour l'immunité contre le bruit et les interférences.qui peut regrouper deux porteurs de bande passante de 20 MHz pour atteindre une bande passante de porteur sans fil de 40 MHzIls améliorent efficacement les taux de transmission des liaisons ascendantes et descendantes et améliorent la robustesse et l'adaptabilité environnementale de l'ensemble du système de transmission sans fil.
Caractéristiques
Le FD-7800 est un réseau ad hoc sans fil MIMO 2x2 qui adopte le mode de fonctionnement double mode et double bande et prend en charge le mode réseau étoile et ad hoc.
Tous les nœuds négocient automatiquement des itinéraires à travers la couche de liaison, éliminant le besoin de configuration manuelle et établissant rapidement un réseau de communication à tout moment et n'importe où.
Le FD-7800 peut prendre en charge jusqu'à 64 nœuds, jusqu'à 6 niveaux de saut, la bande passante totale de liaison ascendante et descendante est jusqu'à 100 Mbps et la distance de communication peut atteindre 10 km (ligne de vision).
Il fournit des canaux de transmission IP transparents pour les applications de couche supérieure telles que les données vidéo et série.
Application du projet
Extension sans fil Ethernet
Communication et gestion de la flotte de véhicules à moteur.
Communication en équipe mobile
Communication sans fil par UAV en essaim
Télémétrie sans fil
Vidéo sans fil
Systèmes de contrôle
Spécification
| Sans fil | |
| Technologie | Télécommunications sans fil basées sur la technologie TD-LTE |
| Le chiffrement | Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
| Taux de données | Maximum de 120 Mbps ((liens vers le haut et vers le bas) |
| Portée de communication | Air au sol 10 km NLOS Terre à terre 1 à 3 km |
| Nœud | 32 nœuds |
| MIMO | 2x2 MIMO |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |
| Dimension | 72*60*10 mm |
| Le poids | 33 g |
| Données de série | Résultats de l'enquête |
| La communication | Communication en double |
| Ratio de hausse et de baisse | Le nombre total de points de contrôle est de 0,95. |
| Reconstruction automatique | Rétablissement automatique après panne de liaison/ redéploiement du réseau après panne de liaison |
| Fréquence à double bande | 1.4G: 1420 MHz à 1530 MHz |
| 600 MHz: 566 MHz à 678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Port LAN | Port Ethernet 2x |
| Commune | 1xCOMUART Niveau TTL 3.3V, 1 bit de démarrage, 8 bits de données, 1 bit d'arrêt, pas de contrôle de parité Taux de baud: 115200bps (par défaut) (57600, 38400, 19200, 9600 configurables) |
| Entrée de puissance | Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à: |
| Sensitivité | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Environnement | |
| Température de fonctionnement | -40°C à +80°C |
