| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-6800 |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | T/T |

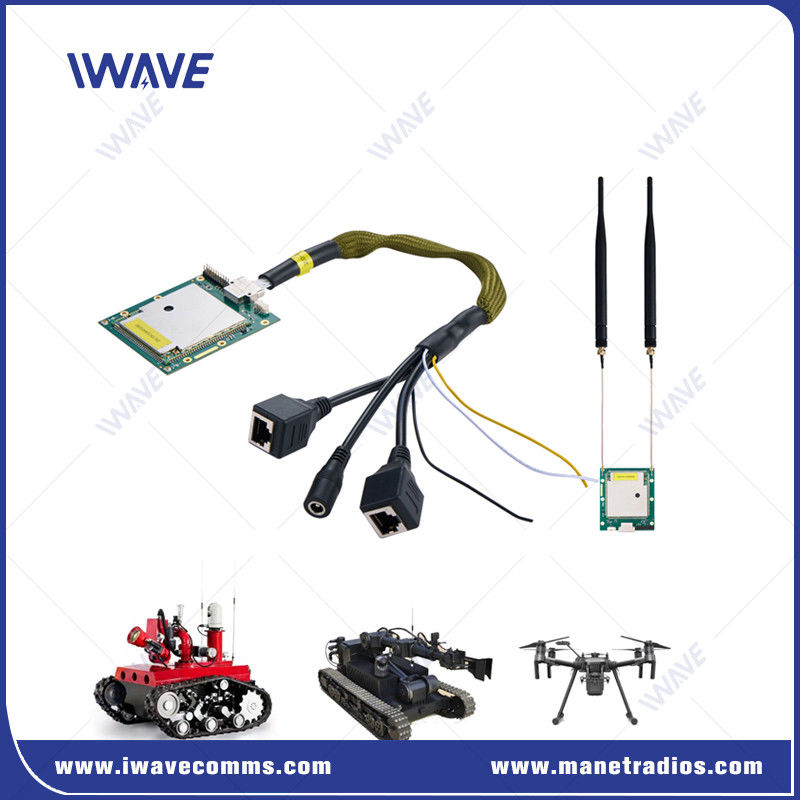

Données vidéo et télémétriques à double bande pour les systèmes sans pilote
Introduction au projet
Le FDM-6800 est un dispositif PtMP IP MIMO de 2*2 200MW en mini-taille.Il est bien adapté aux missions aériennes à longue portée et à flux de données de grand volume.Il est également possible de construire une communication ultra longue portée avec un MIMO de 10 W..
Le système utilise une architecture FPGA, multi-forme d'onde, ultra-large bande, topologie d'étoile à saut de fréquence à grande vitesse, prenant en charge les données et la vidéo en point à point, point à multipoint,ou des configurations multipoint à multipoint.
Application du projet
Le FDM-6800 adopte le mode de travail de réseau stellaire pour fournir des canaux de transmission IP transparents pour les applications de couche supérieure telles que la vidéo, la voix et les données.
Le FDM-6800 est mis en œuvre sur la base d'une architecture radio définie par logiciel et adopte une forme d'onde développée par l'entreprise.des codecs de chaînes efficaces et des protocoles de réseautage stellaire et d'autres technologies pour lutter contre les environnements de chaînes complexesIl réalise la transmission de services haut débit sans fil entre les points mobiles et les points fixes tels que les soldats individuels, les véhicules et les drones dans des scénarios complexes,avec une taille réduite et une faible consommation d'énergie.
Caractéristiques
Le modèle 2*2 MIMO à haut débit et à longue portée répond aux exigences des plates-formes robotiques avancées telles que les drones et les UGV.
Débit élevé: jusqu'à 100 Mbps
Longue portée: 20km de l'air au sol et 1 à 3km à terre.
Faible swap pour une intégration facile
Sens multibande et disponible pour éviter les interférences avancées
Saut de fréquence de 600 MHz à 1,4 GHz pour lutter contre les brouillages
Petite taille, poids léger, installation facile
Conception de combinaisons modulaires hautement intégrées
Le système d'aérodrome doit être équipé d'un système d'aérodrome de type RJ45/TTL/RS232/RS485/RS422/SBUS (personnalisable).
Radio définie par logiciel, SDR, fonctionnement facile de la page web
Logiciel de gestion réseau pour surveiller réellement le SNR, RSSI, la topologie et la distance entre les nœuds.
Le document API est disponible pour être intégré dans la plateforme tierce.
Spécification
| Technologie | Télécommunications sans fil basées sur la technologie TD-LTE |
| Le chiffrement | Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
| Taux de données | Jusqu'à 100 Mbps ((liens ascendants et descendants) |
| Portée de communication | Air au sol 20 km NLOS Terre à terre 1 à 3 km |
| Nœud | 64 nœuds |
| MIMO | 2x2 MIMO |
| Puissance RF | 23dBm±2 (2w, 5w ou 10w sur demande) |
| La latence | D'un bout à l'autre ≤ 5 ms-15 ms |
| Modulation | Le QPSK adaptatif, 16QAM, 64QAM |
| Anti-entraînement | FHSS ((Spectre de propagation du saut de fréquence) |
| Largeur de bande | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Consommation d'électricité | 5 watts |
| Entrée de puissance | DC5-32V |

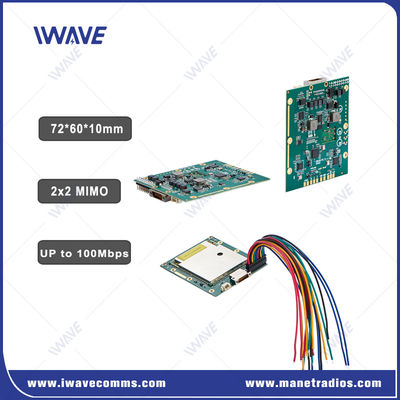

| Dimension | 72*60*10 mm |
| Le poids | 33 g |
| Fréquence à double bande | 1.4G: 1420 MHz à 1530 MHz |
| 600 MHz: 566 MHz à 678 MHz | |
| RF | 2 x IPX |
| Port LAN | Port Ethernet 3x |
| Commune | 2xCOMUART |
|
|
