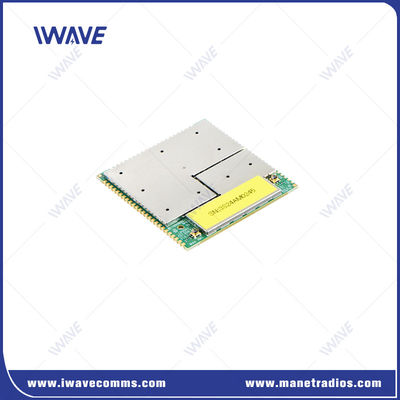

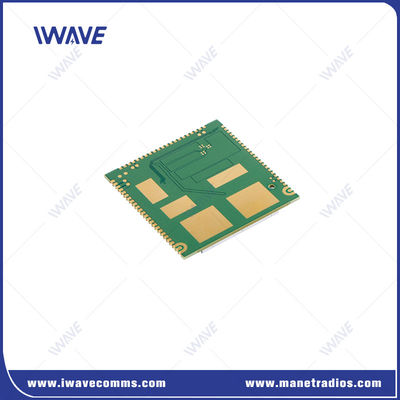

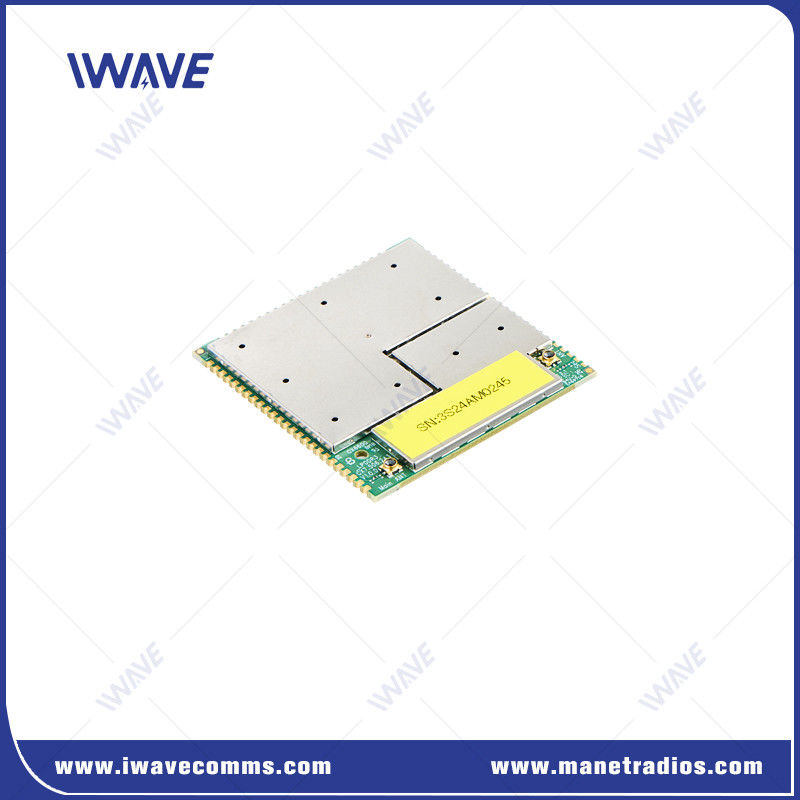

Transcepteur de carte de développement avancé pour la robotique extrêmement petite
Introduction au projet
Le FD-610X Soc Development Board Transceiver est une nouvelle classe d'émetteur-récepteur industriel conçu spécifiquement pour les plates-formes robotiques.C'est une radio définie par logiciel basée sur nos formes d'ondes MANET MESH très robustesIl optimise l'utilisation de la bande passante disponible, ce qui évite les collisions et assure une latence de paquets de données courte et prévisible.Une bande passante plus large ainsi qu'un système avancé d'évitement des interférences (IAS) maximisent l'efficacité des communications dans des environnements contestés et offrent une protection contre les attaques électroniques (EA).
Comment fonctionne le conseil de développement FD-610X Soc?
|
FD-610X Conseil de développement du SOCest conçu pour être associé à des plates-formes informatiques complémentaires prises en charge, intégré à des contrôleurs de vol intelligents ou intégré à des plates-formes de robotique au sol.
Le résultat est un puissant,une solution évolutive pour une connectivité robotique à longue portée et une diffusion en continu de vidéos HD sur une longue distance hors ligne de vision dans des environnements difficiles et encombrés;.
|
 |
Application du projet
Mini UAS
Système d'aéronefs sans pilote
VUG
Extension sans fil Ethernet
Télémétrie sans fil
NLOS Transmission vidéo sans fil
Systèmes de commande sans fil
Spécification
|
Transmission |
Dispositif d'acquisition d'images du module maître de commande pour l'acquisition et le codage des données |
La caméra |
|
Le module de commande principal envoie les données codées à FD-610X via l'interface USB ou HSIC |
Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
|
Le FD-610X envoie les données d'image codées à l'extrémité réceptrice par l'interface aérienne. |
||
| Recevoir | L'extrémité réceptrice du FD-610X reçoit les données d'image codées et les transmet ensuite de manière transparente au module de commande principal. | |
| Le FD-610X envoie des données au module de commande principal via une interface USB ou HSIC. | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
|
Après réception des données par le module de commande principal, il décode et affiche l'image. |
||
| Taille du PCB | 43.40*45.00*3.00 mm | |
| RF | Fréquence | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
|
800 MHz: 806 à 826 MHz |
||
|
Puissance RF |
25 dBm | |
|
Sensitivité (accès) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dB |
Accès |
|
1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Accès |
|
|
800 MHz ((8160 canaux) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Accès |
|
Interface |
UAR |
1 |
|
Les États membres |
1 |
|
|
HSIC |
USB 2.0 haut débit |
|
|
États-Unis |
USB 2.0 haut débit |
|
|
Le secteur privé |
1 | |
|
Résultats de l'enquête |
6 |
|
|
JTAG |
1 | |
|
Antenne |
2 |
|
|
