| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-780X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |
Radio SDR multi-hops OEM IP Mesh pour la communication de systèmes sans pilote
Introduction au projet

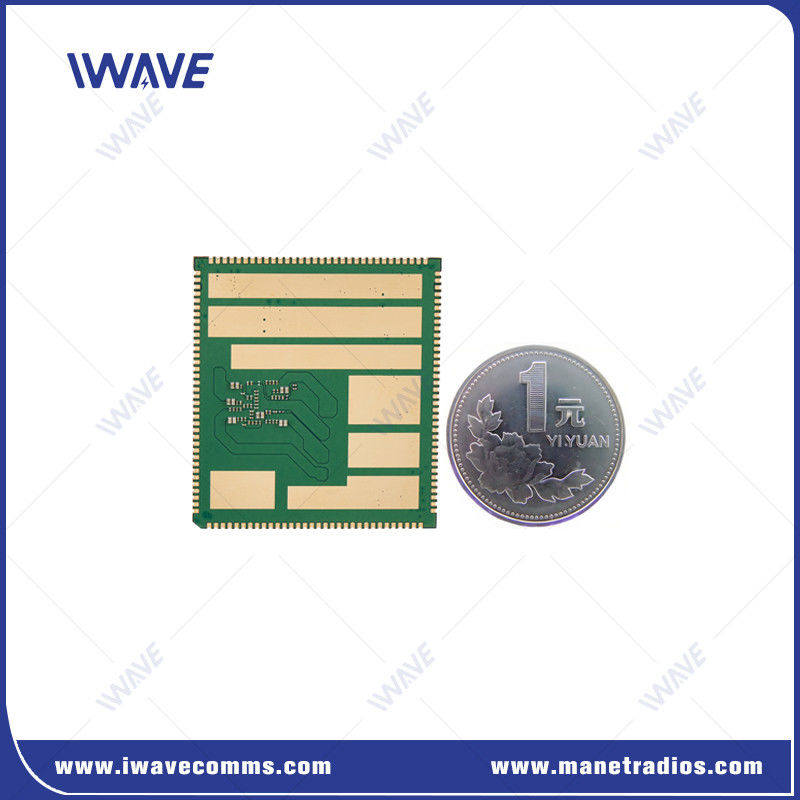

Le FD-780X est un module SDR de base pour le réseau d'auto-organisation sans centre MESH. Ce module de base est basé sur les normes de communication sans fil LTE, adopte des technologies clés telles que OFDM et MIMO,supporte plusieurs allocations de bande passante (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), prend en charge le mode CA (agrégation de transporteurs) et adopte une architecture plate pour réduire efficacement la latence et améliorer les capacités de transmission de données.Il a les caractéristiques d'une longue distance de transmissionLe module de base adopte une solution de puce SOC mature avec une intégration élevée.il réduit également efficacement la consommation d'énergie du système, répondant aux besoins de l'industrie de différents clients pour développer des drones, des UGV et d'autres scénarios de communication fiable.
Les avantages deRéseau SDR(FD-780X)
|
|
|
Spécification de la radio DTS
|
Éléments de fonction |
Définition |
Détails |
|
Les PCB |
une carte d'interface à face unique |
Plage de tolérance: 460,58 ± 0,15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
RF |
bande RF 1 |
1420 à 1530 MHz |
|
Bandes RF 2 |
566 à 678 MHz |
|
|
Niveau de puissance |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Sensitivité 1 Mbps |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200le canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2个 |
|
|
Résultats de l'enquête |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Le pouvoir |
VSYS |
3.7V à 4.35V,suggérer une tension de 4,0 V (entrée) |
|
D1V8A |
1.8V de sortie |
|
|
A2V85A |
2.85V de sortie |
|
|
Le code de l'émetteur doit être identifié. |
3.3V de sortie |
|
|
5V_FEM |
L'alimentation par puce RF PA (entrée) |
|
|
Réseau |
Mode réseau |
Réseau ad hoc sans centre |
|
Capacité |
Maximum de 32 nœuds |
|
|
Le houblon |
Prise en charge de la topologie de routage multi-hop, jusqu'à 31 sauts |
|
|
La communication |
Prend en charge les modes de transmission unicast, multicast et de diffusion. Tous les nœuds peuvent utiliser ces trois modes pour la communication |
|
|
Taux de données |
Tous les nœuds communiquent et partagent la bande passante de travail, et le taux maximal est de 100Mbps |
|
|
Synchronisation du temps |
Indépendant de l'horloge externe, auto-synchrone |
|
|
Contrôle de puissance |
Tous les nœuds ajustent adaptivement la puissance de transmission |
|
|
Fusion du sous-réseau |
Prise en charge de la division d'un réseau en plusieurs réseaux |
|
|
Vitesse de déplacement |
Appui maximal à 300 km/h |
|
|
Rétransmission |
Retransmission du HARQ |
|
|
Anti-embouteillage |
Prend en charge le saut de fréquence dynamique dans et entre les bandes de fréquences |
|
|
