| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-780X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |

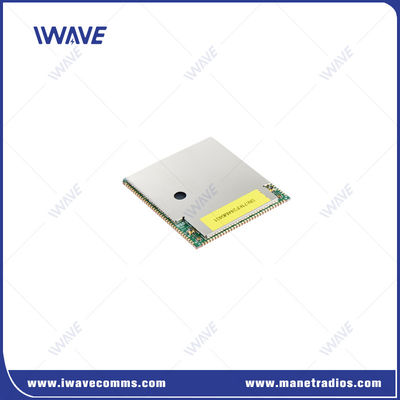

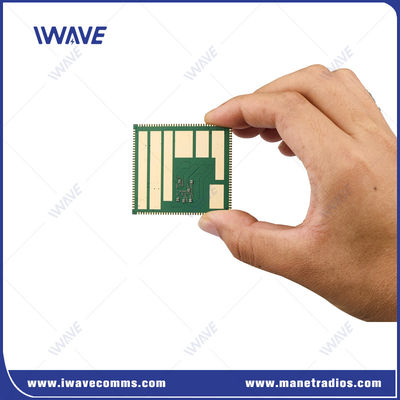

600Mhz à 1,4 GHz L bande et UHF liaison de données numériques sans fil pour système sans pilote
Introduction au projet
Une nouvelle sélection de fréquence dynamique, un saut de fréquence et une fréquence de liaison ascendante/descente indépendante offrent une interférence robuste et une immunité anti-embouteillage!
La conception miniature, légère et robuste permet au FD-780X d'être un candidat idéal pour les applications sensibles à la taille.Les capacités de longue portée du FD-780X permettent des communications vidéo et télémétriques sans fil de haute qualité..
Avec le protocole Time Division Multiple Access (TDMA), les systèmes sans pilote à maillage FD-780X utilisent un système d'accès au canal géré par jeton dans lequel chaque nœud réseau reçoit un emplacement de transmission.Basé sur les paramètres de réseau et le trafic de donnéesEn conséquence, si un nœud a plus de données à transmettre, ses créneaux horaires seront plus longs.Le nœud désigné dans le chemin vers la destination finale peut être un point de terminaison de données ou un répéteur.
Les avantages deSystème sans pilote(FD-780X)
|
|
Spécification deSystème sans pilote(FD-780X)
|
Éléments de fonction |
Définition |
Détails |
|
Les PCB |
une carte d'interface à face unique |
Plage de tolérance: 460,58 ± 0,15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
RF |
bande RF 1 |
1420 à 1530 MHz |
|
Bandes RF 2 |
566 à 678 MHz |
|
|
Niveau de puissance |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Sensitivité 1 Mbps |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200le canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2个 |
|
|
Résultats de l'enquête |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Le pouvoir |
VSYS |
3.7V à 4.35V,suggérer une tension de 4,0 V (entrée) |
|
D1V8A |
1.8V de sortie |
|
|
A2V85A |
2.85V de sortie |
|
|
Le code de l'émetteur doit être identifié. |
3.3V de sortie |
|
|
5V_FEM |
L'alimentation par puce RF PA (entrée) |
|
|
Réseau |
Mode réseau |
Réseau ad hoc sans centre |
|
Capacité |
Maximum de 32 nœuds |
|
|
Le houblon |
Prise en charge de la topologie de routage multi-hop, jusqu'à 31 sauts |
|
|
La communication |
Prend en charge les modes de transmission unicast, multicast et de diffusion. Tous les nœuds peuvent utiliser ces trois modes pour la communication |
|
|
Taux de données |
Tous les nœuds communiquent et partagent la bande passante de travail, et le taux maximal est de 100Mbps |
|
|
Synchronisation du temps |
Indépendant de l'horloge externe, auto-synchrone |
|
|
Contrôle de puissance |
Tous les nœuds ajustent adaptivement la puissance de transmission |
|
|
Fusion du sous-réseau |
Prise en charge de la division d'un réseau en plusieurs réseaux |
|
|
Vitesse de déplacement |
Appui maximal à 300 km/h |
|
|
Rétransmission |
Retransmission du HARQ |
|
|
Anti-embouteillage |
Prend en charge le saut de fréquence dynamique dans et entre les bandes de fréquences |
|
|
