| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-780X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |

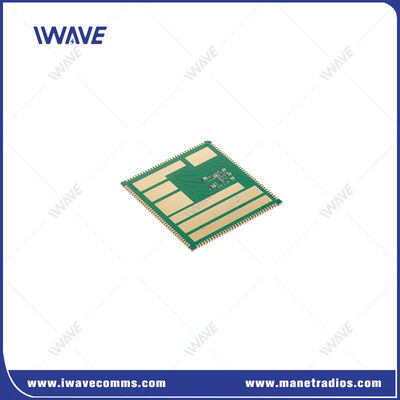

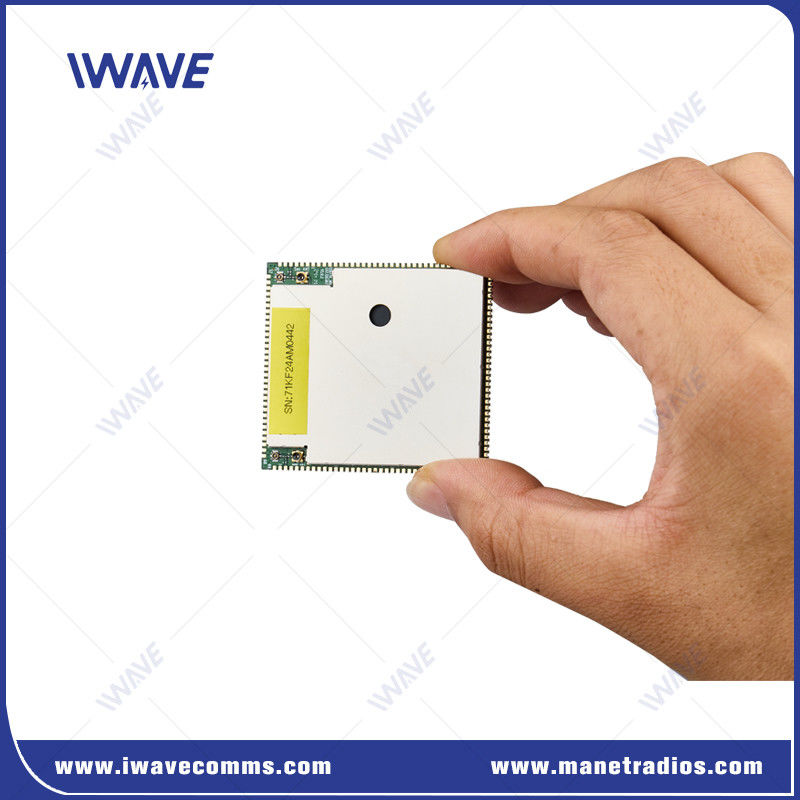

50 km FHSS MIMO sans fil 2X2 Transmetteur vidéo sans fil et récepteur
Introduction au projet
L'émetteur vidéo sans fil FD-780X estle système de réseau mobile ad hoc (MANET) le plus avancé, le plus évolutif et le plus efficace au monde, maintenant dans un facteur de forme optimisé pour le SWaP: le module embarqué.Intégrez le module intégré dans vos produits pour unir les dronesComme le module intégré dispose d'un codeur vidéo HD et d'un ordinateur embarqué, éliminez l'équipement redondant de votre plateforme.
Les avantages deÉmetteur vidéo sans fil
|
|
Application du projet
 |
|
|
Spécification deÉmetteur vidéo sans fil
|
Éléments de fonction |
Définition |
Détails |
|
Les PCB |
une carte d'interface à face unique |
Plage de tolérance: 460,58 ± 0,15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
RF |
bande RF 1 |
1420 à 1530 MHz |
|
Bandes RF 2 |
566 à 678 MHz |
|
|
Niveau de puissance |
1.4G 23 dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Sensitivité 1 Mbps |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200le canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2个 |
|
|
Résultats de l'enquête |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Le pouvoir |
VSYS |
3.7V à 4.35V,suggérer une tension de 4,0 V (entrée) |
|
D1V8A |
1.8V de sortie |
|
|
A2V85A |
2.85V de sortie |
|
|
Le code de l'émetteur doit être identifié. |
3.3V de sortie |
|
|
5V_FEM |
L'alimentation par puce RF PA (entrée) |
|
|
Réseau |
Mode réseau |
Réseau ad hoc sans centre |
|
Capacité |
Maximum de 32 nœuds |
|
|
Le houblon |
Prise en charge de la topologie de routage multi-hop, jusqu'à 31 sauts |
|
|
La communication |
Prend en charge les modes de transmission unicast, multicast et de diffusion. Tous les nœuds peuvent utiliser ces trois modes pour la communication |
|
|
Taux de données |
Tous les nœuds communiquent et partagent la bande passante de travail, et le taux maximal est de 100Mbps |
|
|
Synchronisation du temps |
Indépendant de l'horloge externe, auto-synchrone |
|
|
Contrôle de puissance |
Tous les nœuds ajustent adaptivement la puissance de transmission |
|
|
Fusion du sous-réseau |
Prise en charge de la division d'un réseau en plusieurs réseaux |
|
|
Vitesse de déplacement |
Appui maximal à 300 km/h |
|
|
Rétransmission |
Retransmission du HARQ |
|
|
Anti-embouteillage |
Prend en charge le saut de fréquence dynamique dans et entre les bandes de fréquences |
|
|
