| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FD-780X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |
23g 2X2 MIMO point à point multipoint conseil de développement de SOC sans fil
Introduction au projet

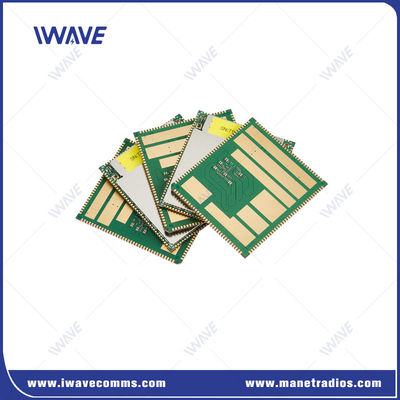

Le FDM-680X est une carte de développement de SOC sans fil MIMO IP PtMP compacte de 2x2 200 MW, conçue pour les communications à longue portée et les missions aériennes à haut volume de données.configurations de puissance plus élevée, tels qu'un modèle MIMO de 10 W, sont également disponibles.
Ce système tire parti de l'architecture FPGA et prend en charge les capacités multi-forme d'onde, le fonctionnement ultra large bande et le saut de fréquence à grande vitesse dans une topologie d'étoile.Il est capable de transmettre à la fois des données et des vidéos de point à point., des configurations réseau point-à-multipoint et multipoint-à-multipoint, ce qui le rend idéal pour des solutions de communication flexibles et évolutives.

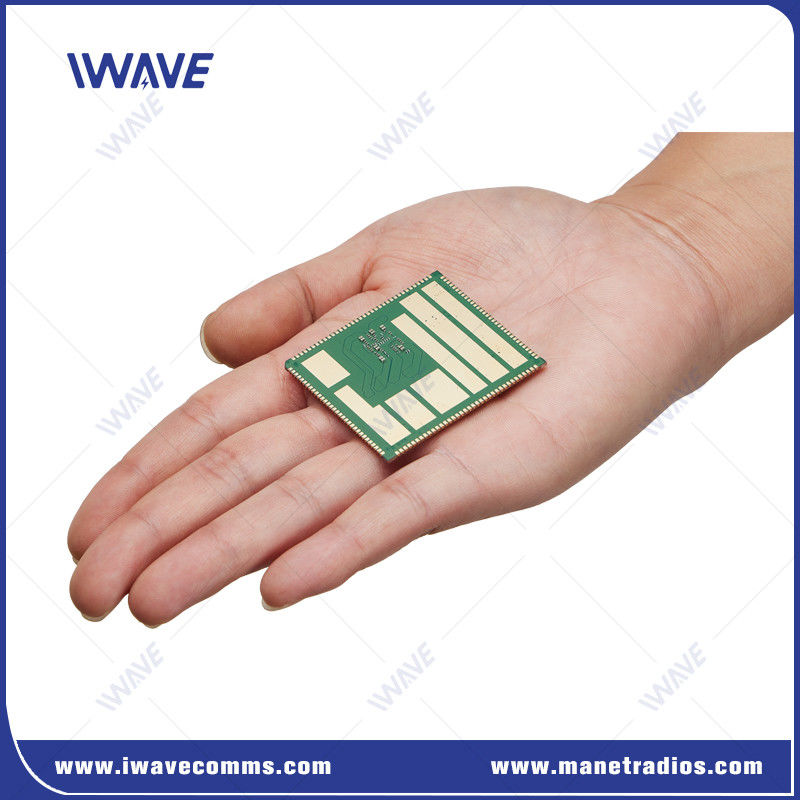

La taille de 52*46*2,9 mm en fait le plus petit module radio OEM à large bande et le candidat idéal pour l'intégration du système dans de petits systèmes sans pilote pour fonctionner dans des environnements difficiles,comme l'inspection intérieure de bâtiments ou de tunnels.
Les avantages deSOC sans fil
|
|
 |
Spécification deSOC sans fil
|
Les fonctions |
Définition |
Détails |
|
Taille du PCB |
46.58±0.15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Fréquence |
1.4 GHz: 1420 à 1530 MHz |
|
600 MHz: 566 à 678 MHz |
||
|
Niveau de puissance RF |
Le système de mesure de l'intensité de l'air doit être équipé d'un système de mesure de l'intensité de l'air. |
|
|
Pour les appareils à commande numérique, les valeurs de référence sont les suivantes: |
||
|
Sensitivité |
1 Mbps |
1.4Ghz ((14700 point de fréquence) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600 MHz ((6200 point de fréquence) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 point de fréquence) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
|
|
600 MHz ((6200 point de fréquence) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2 |
|
|
Résultats de l'enquête |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Le pouvoir |
VSYS |
3.7V~4.35V ((4V est suggéré) |
|
D1V8A |
1.8V Sortie électrique |
|
|
D2V85A |
2.85V Sortie électrique |
|
|
Le code de l'émetteur doit être identifié. |
3.3V Sortie électrique |
|
|
5V_FEM |
Alimentation de la puce RF PA |
|
|
Nœud maître-esclave |
Configuration du nœud central |
Tout nœud du réseau peut être configuré comme nœud maître. |
|
Taux de données |
Tous les nœuds partagent le débit de données de capacité du système de liaison ascendante et descendante |
|
|
Capacité |
Prend en charge le nombre de nœuds de réseau N≥2 et jusqu'à 64 nœuds de service ou 63 nœuds d'état IDLE. |
|
|
Mode de communication |
Tout nœud du réseau peut être configuré comme nœud maître. |
|
|
Tous les nœuds partagent le débit de données de capacité du système de liaison ascendante et descendante |
||
|
Accès |
Prise en charge de plusieurs nœuds esclaves pour accéder au réseau en même temps. |
|
|
Taux de données |
Tous les nœuds esclaves et les nœuds maîtres partagent le travail largeur de bande dans un sens, en amont et en aval (20 MHz, au moins 100 Mbps) |
|
|
Statut de la connexion |
Tous les nœuds du réseau restent connectés en tout temps. |
|
|
Contrôle de puissance |
Adaptez la puissance de transmission. |
|
|
Le démarrage |
Les nœuds maître et esclave prédéfinis |
|
|
Puissance fixe |
Configuration d'alimentation fixe (modifier uniquement le nœud maître) |
|
|
Fréquence fixe |
Configuration de fréquence de verrouillage |
|
|
|
