| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-6600 |
| Nombre De Pièces: | 2 pièces |
| Prix: | negotiable |
| Délai De Livraison: | 3-7 jours ouvrables |
| Conditions De Paiement: | T/T |

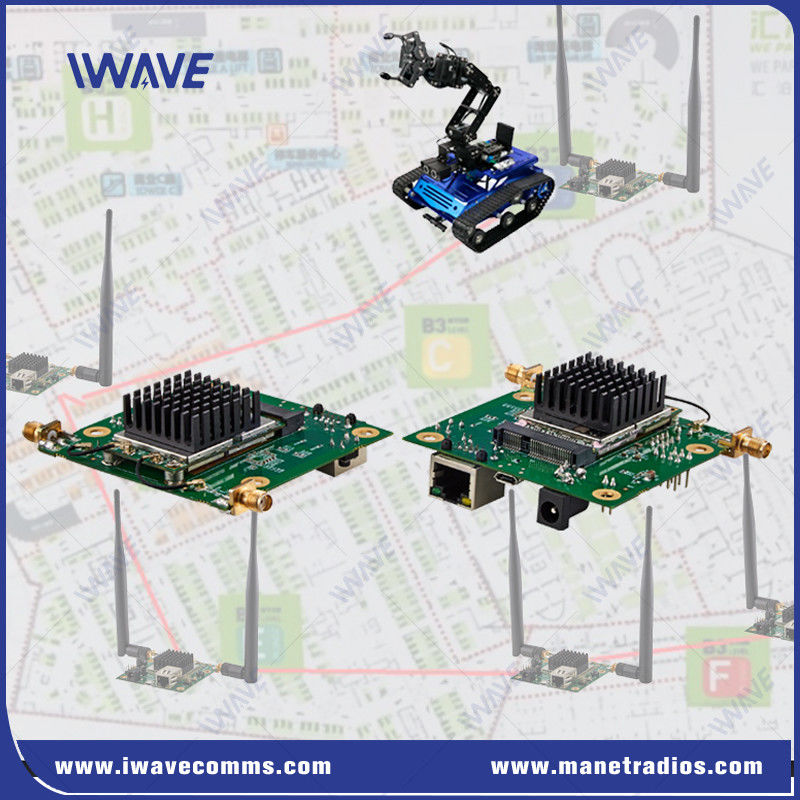

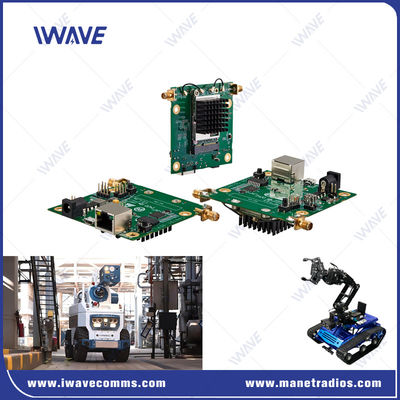

Module de transmission vidéo sans fil NLOS pour robot et UGV
Modèle:FDM-6600
NLOS Ethernet sans fil le plus puissant et TTL Full Duplex Serial Data Link
Introduction au projet
Le FDM-6600 est spécialement conçu sur la base de la technologie TD-LTE standard avec un algorithme avancé pour atteindre une sensibilité élevée, ce qui permet une liaison sans fil robuste lorsque le signal est faible.Donc, lorsque vous travaillez dans un environnement NLOS, la liaison sans fil est également stable et solide.
Principales caractéristiques
Configuration des nœuds:
Un nœud maître peut supporter jusqu'à16 sous-nœuds, partageant une bande passante totale de30 Mbpspour la transmissionVidéo 1080P.
Normes de communication:
Conçue sur la base de laTDI-LTELa norme de communication sans fil, utilisantDOMF(multiplexage orthogonal par division de fréquence) etMIMO(Input multiples et sortie multiples) technologies.
Opère de manière indépendante, sans dépendre de la station de base d'un transporteur.
Transmission de données:
Prend en charge les deuxÉthernetet plein duplexTTLtransmission de données.
La transmission des données de contrôle est privilégiée par rapport à la transmission du signal réseau, ce qui garantit que les commandes de contrôle vitales sont traitées en premier.
Technologie anti-interférence:
Utilisetechnologie de saut automatique de fréquencepour améliorer la résistance aux interférences, en réduisant considérablement la consommation d'énergie globale du système et la taille du module.
Applications
Le FDM-6600 est adapté à une variété d'applications, notamment:
Systèmes de surveillance: pour la surveillance vidéo en temps réel dans les opérations de sécurité.
Diffusion: Facilitation des flux vidéo en direct dans la production médiatique.
Automatisation industrielle: Permettre la transmission de données dans des installations de fabrication intelligentes.
Si vous avez besoin de plus de détails ou de sections spécifiques, faites-le moi savoir!
Spécification
| Généraux | ||
| La mise en œuvre de l'accord | Télécommunications sans fil basées sur les normes technologiques TD-LTE | |
| Le chiffrement | L'équipement doit être équipé d'un dispositif de contrôle de l'équipement. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| RANGE | 10km-15km ((Air à terre) 500m-3km ((NLOS Terre à terre) | |
| Capacité | Topologie des étoiles, point à 17-pint | |
| Le pouvoir | 25 dBm (2w ou 10w sur demande) | |
| LATENCE | Transmission à un saut ≤ 30 ms | |
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| - Je vous en prie. | Saut automatique de fréquence entre bandes | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consommation d'électricité | 5 watts | |
| Puissance d'entrée | DC5V | |
| SENSIBLE | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | - 100 dBm |
| 10 MHz | - 103 dBm | |
| 5MHZ | - 104 dBm | |
| 3 MHz | -106 dBm | |
| Bande de fréquences | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806 à 826 MHz | |
| Commune | ||
| Niveau électrique | 2domaine de tension.85V et compatible avec le niveau 3V/3.3V | |
| Données de contrôle | Mode TTL | |
| Taux de baud | 115200 bps | |
| Mode de transmission | Mode de transmission | |
| Niveau de priorité | Lorsque la transmission du signal est interrompue, les données de contrôle seront transmises en priorité | |
| Nom de l'organisme:1La transmission et la réception des données sont diffusées dans le réseau. Après une mise en réseau réussie, chaque nœud FDM-6600 peut recevoir des données en série. 2Si vous voulez faire la distinction entre envoi, réception et contrôle, vous devez définir le format vous-même |
||
| Interfaces | ||
| RF | 2 x SMA | |
| Éthernet | 1xEthernet | |
| Commune | 1x Commune | |
| Le pouvoir | Input en courant continu | |
| Indicateur | LED tricolore | |
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 50 grammes | |
| Dimension | 7.8*10,8*2cm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
|
|
