| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Les caractéristiques de l'appareil sont les suivantes: |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |

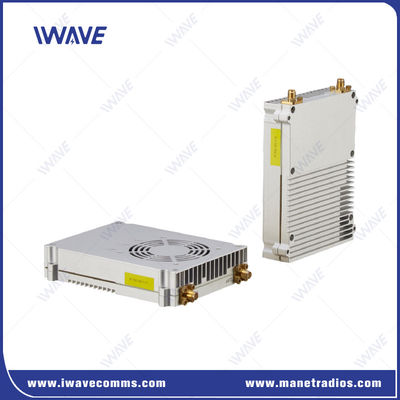

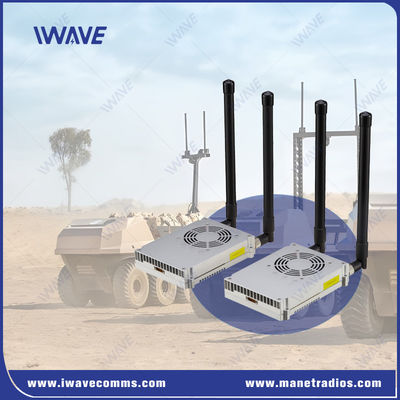

100 Mbps MIMO ((2x2) IP Lien de données numérique pour UGV et UAV pour plusieurs caméras
Définition
FDM-6802PTM est un produit de transmission sans fil conçu par IWAVE basé sur un chipset SOC mature, une puissance de 2 watts, 2X2 MIMO. Il fournit une liaison de communication sans fil de vidéo HD,données et données de contrôle en série basées sur IP.
Le FDM-6802PTM est conçu sur la base des technologies CA (Carrier Aggregation), MIMO.Cette liaison numérique de données fournit une liaison robuste et sécurisée dans les bandes 600 MHz et 1 MHz.Dans la bande de fréquences.4G.FDM-6802PTM peutfournir une vidéo HD en temps réel et une connexion Ethernet haut débit avec un débit de transmission de 100 Mbps.
Il présente de grands avantages en matière de transmission sans fil VTOL / drone à voilure fixe / hélicoptère avec un poids de seulement 273 g.
Principales caractéristiques
Largeur de bande: 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Puissance de transmission: 33 dBm
Prise en charge des options de fréquence 800 MHz/1,4 GHz
Portée air-sol de 50 km
NLOS 1km-5km distance entre le sol et le sol
Régulation automatique de la puissance
Contrôle automatique des points de fréquence
Communication Ethernet par l'intermédiaire de l'interface J30
Communication RS232 par l'intermédiaire de l'interface J30
Dimension et poids: 273 g/d130*100*25 mmmm
Anti-interférences: FHSS (frequency hopping spread spread spectrum)
FDM-6802PTM adopte l'algorithme et le mécanisme spécifiques de l'équipe IWAVE pour atteindre la fonction de saut en fréquence.
Pendant le travail, le FDM-6802PTM calculera et évaluera en interne la liaison actuelle en fonction de facteurs tels que la résistance du signal reçu RSRP, le rapport signal-bruit SNR et le taux d'erreur de bit SER.Si sa condition de jugement est remplie, il effectuera un saut de fréquence et sélectionnera un point de fréquence optimal de la liste.
Si l'état sans fil est bon, le saut de fréquence ne sera pas effectué tant que la condition de jugement n'est pas remplie.
Applications:
Vidéo HD et transmission de données:Assure des liaisons de communication stables et sécurisées pour le streaming vidéo, la télémétrie et le contrôle.
Environnements de réseau dynamiques:Idéal pour les environnements sans fil en évolution rapide et à forte demande.
Utilisation industrielle et tactique:Prend en charge les applications dans les drones, les véhicules autonomes et autres systèmes critiques nécessitant une communication robuste et à longue portée.
Spécification
|
Généraux |
Des produits de la catégorie 1 |
|||
|
Technologie |
Télécommunications sans fil basées sur les normes technologiques TD-LTE |
La communication |
1T1R |
|
|
Transmission vidéo |
Transmission vidéo HD 1080p, adaptatif H.264/H.265 |
Transmission de données IP |
Prend en charge la transmission de données basée sur les paquets IP |
|
|
Le chiffrement |
Le système d'avertissement de sécurité doit être équipé d'un système d'avertissement de sécurité. |
Lien de données |
Communication en double |
|
|
Taux de données |
Maximum de 100 Mbps ((liens vers le haut et vers le bas) |
Ratio de hausse et de baisse |
Le nombre total de points de contrôle est de 0,95. |
|
|
Portée |
UGV: 5 à 10 km de terre à terre (LOS) |
Chaîne de reconstruction automatique |
Rétablissement automatique de la liaison après défaillance de la liaison/ redéploiement du réseau après défaillance de la liaison |
|
|
Capacité |
64 nœuds |
SENSIBLE |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
- 102 dBm |
|
Puissance de transmission |
2 watts |
10 MHz |
- 100 dBm |
|
|
La latence |
Délai d'interface aérienne < 30 ms |
5MHZ |
- 96 dBm |
|
|
Modulation |
Le numéro de téléphone est le numéro d'identification de l'appareil. |
600 MHz |
20 MHz |
- 102 dBm |
|
Anti-entraînement |
Saut de fréquence et modulation adaptative |
10 MHz |
- 100 dBm |
|
|
Largeur de bande |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5MHZ |
- 96 dBm |
|
|
Consommation d'électricité |
30 watts |
Option de fréquence |
||
|
Entrée de puissance |
Pour les appareils de commande électrique |
1.4 GHz |
1420 MHz à 1530 MHz |
|
|
Dimension |
86*120*24,2 mm |
600 MHz |
634 MHz à 674 MHz |
|
|
Les produits de base |
||
|
Température de fonctionnement |
-20°C à +55°C |
|
|
Dimension |
130*100*25mm ((Antenne non incluse) |
|
|
Le poids |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
Éthernet |
1xEthernet |
|
|
Commune |
Port série 3x |
1. DEBUG Port série |
|
Le pouvoir |
1xDC INPUT |
Pour les appareils à commande numérique |
|
Interface de commande |
Configuration des commandes AT |
API/HTTP/UART pour la configuration des commandes AT |
|
Gestion de la configuration |
Prise en charge de la configuration via WEBUI, API et logiciel de gestion |
|
|
Mode de fonctionnement |
Mode serveur TCP |
Lorsqu'il est défini comme un serveur TCP, le serveur de port série attend la connexion à l'ordinateur.
lLorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination.
Le serveur lTCP, le client TCP, l'UDP, le multicast UDP, la coexistence serveur/client TCP, le MQTT
|
|
Taux de baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Le protocole |
Le système de transmission de l'information est un système de transmission de l'information par voie électronique. |
|
|
Gestion du système |
Prend en charge la fonction WATCHDOG, toutes les exceptions au niveau du système peuvent être identifiées et réinitialisées automatiquement |
|
|
|
