| Nom De Marque: | IWAVE |
| Numéro De Modèle: | Le FIM-2430 |
| Nombre De Pièces: | 1 jeu |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | T/T, Western Union, Monégramme |

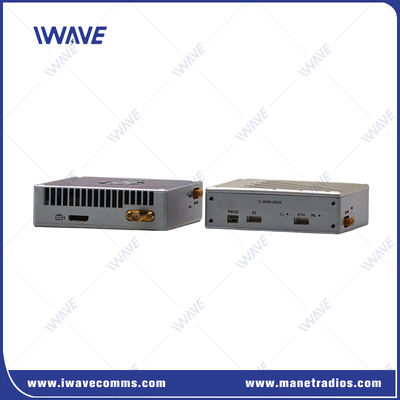

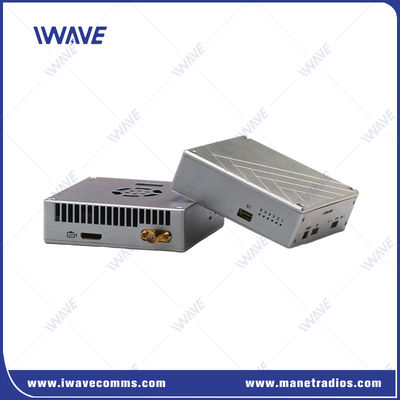

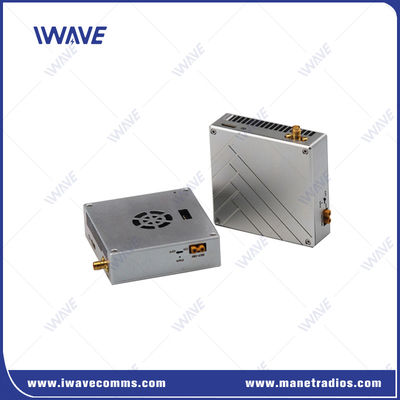

Solution de transmission de données vidéo et TTL pour la liaison vidéo sans fil drone/UAV et VTOL en temps réel
La gamme de produits IWAVE offre un niveau inégalé de qualité d'image et de robustesse des liens.La technologie IWAVE peut être intégrée dans une plateforme complète en tant que solution vidéo et de contrôle lorsque la qualité et les performances sont requisesLes applications comprennent les systèmes de surveillance vidéo sans fil ou tout système de surveillance sans fil nécessitant une liaison à court délai pour les missions de contrôle et d'inspection visuelle.Avec une qualité vidéo Full-HD et une transmission à 70 ms de latence, IWAVE est la solution idéale pour la diffusion, l'inspection, la photographie aérienne, le contrôle de machines sans pilote, le contrôle de la foule et une myriade d'applications qui nécessitent le contrôle de la caméra en temps réel.
La famille de produits IWAVE offre une solution robuste et haute performance adaptée à la transmission de vidéos et de données en temps réel dans des applications UAV et VTOL exigeantes.Voici un aperçu structuré de ses capacités et de ses applications:
Principales caractéristiques et avantages
1. Vidéo de haute qualité et faible latence
Vidéo Full-HD: Prend en charge une résolution allant jusqu'à 1080p60, idéale pour la diffusion, la photographie aérienne et les inspections détaillées.
70 ms de latence: essentielle pour le contrôle et la rétroaction en temps réel, permettant un pilotage précis et une réponse rapide dans des environnements dynamiques.
2. Connectivité et compatibilité robustes
Prise en charge de protocoles multiples: Interfaces avec SBUS/TTL/232, entrée/sortie HDMI et Ethernet 100 Mbps en option, assurant une intégration transparente avec divers contrôleurs de vol, caméras et capteurs.
Transmission de données duplex: la transmission simultanée de signaux vidéo et de contrôle améliore l'efficacité opérationnelle pour des tâches telles que le contrôle de machines sans pilote.
3Une conception résiliente
Plage de température extrême: fonctionne de -40°C à +85°C, adapté à des environnements difficiles (par exemple, enquêtes sur l'Arctique ou opérations dans le désert).
Des sources vidéo adaptatives: s'ajuste automatiquement aux sources d'entrée, réduisant la complexité de la configuration.
4. Intégration logicielle
TPlayer Decoder: permet l'affichage vidéo à faible latence sur les PC, essentiel pour la surveillance de la station au sol et la prise de décision.
Applications
- Inspections industrielles: surveillance des lignes électriques, des pipelines ou des infrastructures nécessitant une vidéo haute résolution en temps réel.
- Transmission et photographie aérienne: couverture en direct d'événements ou tournages cinématographiques exigeant une qualité vidéo impeccable.
- Défense et surveillance: contrôle des foules, patrouille des frontières et missions de reconnaissance bénéficiant de flux fiables et à faible latence.
- UAV/VTOL lourds: Prend en charge des missions de longue durée (par exemple, livraison de marchandises, relevés agricoles) avec des liaisons de données robustes.
Spécification
| Fréquence | 2.4 GHz ((2.402-2.482 GHz) |
| Détection d'erreur | LDPC FEC/Vidéo H.264/265 Super correction d'erreur |
| Puissance RF transmise | 2 watts |
| Consommation d'électricité | TX: 17 watts/RX: 6 watts |
| Distance | 30 km |
| Largeur de bande | 4/8MHz |
| Interface d'entrée/sortie vidéo | À bord HDMI mini TX/RX ou FFC convertir en HDMI-A TX/RX |
| Débit de bits et mode de réglage du canal | DIP ou SPI2MCU |
| Antenne | 1T1R/ Tx: 5db ((Antenne Omni) /Rx: 14dbi 90°Antenne directionnelle |
| Espace de couleur vidéo | Par défaut 4:2:0 |
| Format de vidéo comprimé | AVC ajoute la fonctionnalité H.265 au flux TS |
| Taux de débit | Ajustement du logiciel |
| Le chiffrement | AES128 |
| Mode de transmission | point à point |
| Temps de démarrage | 25 ans |
| La latence | 50 secondes |
| Taux de transmission | 3 à 5 Mbps |
| Faites preuve de sensibilité |
- 100 dBm@4Mhz - 95 dBm@8Mhz |
| Fonction à double sens | Prise en charge simultanée des données vidéo et duplex |
| Données | Prise en charge de la TTL/MAVLINK/télémétrie |
|
Interface (même interface sur TX et RX) |
1. 1080p 60 HDMI Mini RX x1 |
| 2. Ethernet à 100 Mbps vers USB / RJ45 sous Windows x1 | |
| 3. S1 TTL port série bidirectionnel x1 | |
| 4. S2 TTL port série bidirectionnel x1 | |
| 5. Puissance d'entrée (DC7-18V) x1 | |
| Lumière d'indicateur | Lumière d'indicateur d'entrée/sortie HDMI |
| Lumière d'indicateur d'émission et de réception | |
| Lumière de l'indicateur du tableau vidéo | |
| Lumière de puissance | |
| HDMI | Le câble plat flexible (FFC) mini HDMI |
| Conception de l'apparence | Technologie CNC/enveloppe en double alliage d'aluminium avec conception imperméable à l'eau |
| Énergie électrique | DC 7 à 18 V (DC 12 V est recommandé) |
| Plage de température |
Température de fonctionnement: -40 °C à +85 °C Température de stockage: -55°C à +100°C |
| Dimension | Le nombre d'étoiles est calculé en fonction de l'échantillon. |
| Le poids | Le nombre total d'unités utilisées est le nombre total d'unités utilisées. |
