Émetteur et récepteur de données vidéo et de télémétrie de longue gamme de 50 km

Transmetteur et récepteur de données IP vidéo et télémétrie à longue portée de 50 km

Introduction au projet

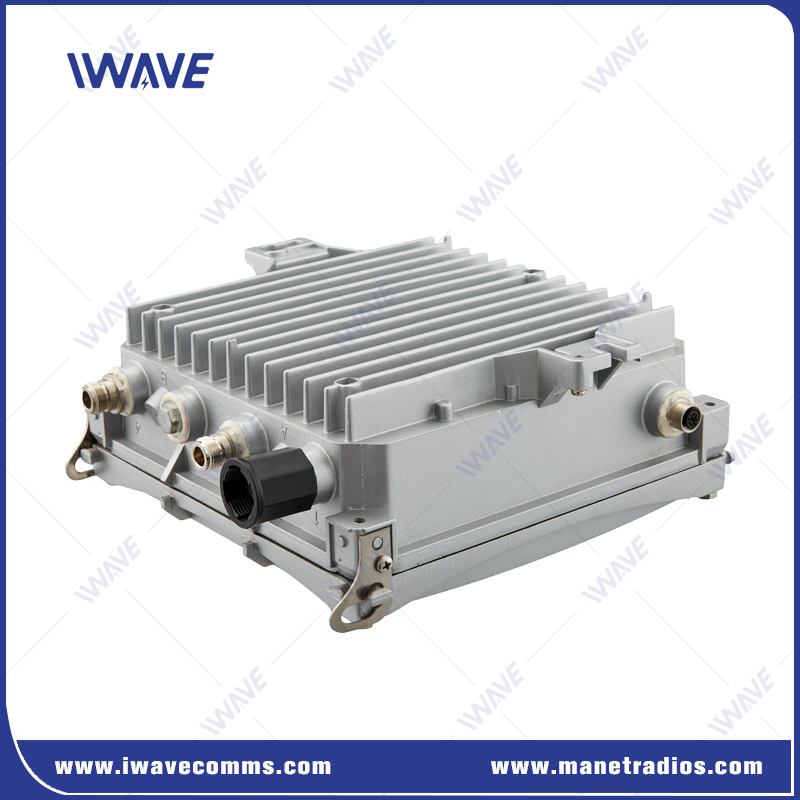

Le FD-78A5FT est un produit de réseau MESH de ligne de vue et non de ligne de vue de qualité industrielle conçu pour des performances élevées et une stabilité exceptionnelle.La mise en réseau ad-hoc de MESH grâce à des combinaisons flexibles de, antennes omnidirectionnelles et sectorielles, construites selon les normes industrielles avec protection contre les surtensions, résistance électrostatique, résistance à la corrosion par pulvérisation de sel et blindage électromagnétique,fonctionne de manière fiable dans des environnements électromagnétiques complexes et dans des conditions météorologiques difficiles, assurant une performance ininterrompue en tout temps.

Le FD-78A5FT est un système de liaison de données sans fil intégré ultra-longue portée capable de transmettre des signaux vidéo, de données et de contrôle avec une latence ultra-faible et un degré élevé d'intégration.Il prend en charge la transmission simultanée de plusieurs flux de données et offre à la fois des modes de réseau en chaîne et en mailleÉquipé d'un saut automatique de fréquence, le système fonctionne en mode double bande (600 MHz et 1,4 GHz), permettant aux utilisateurs de changer de fréquence via un logiciel.Il fournit également de fortes performances anti-interférences.

Caractéristiques clés des bandes doubles IP Mesh Transmetteur et récepteur de données vidéo extérieurs pour la communication NLOS

Fonctionnement à double bande: 600 MHz + 1,4 GHz Taux de transmission de données allant jusqu'à 100 Mbps Portée de communication: LOS: jusqu'à 50 km NLOS: 5 à 10 km Le logiciel de gestion de réseau prend en charge la sélection de fréquence, le réglage de la puissance RF, la configuration KEY et plus encore Compatible avec les systèmes d'exploitation Windows, Linux et Android Surveillance en temps réel des SNR, RSSI, topologie du réseau et distance entre les nœuds Prend en charge jusqu'à 32 nœuds Transmission IP transparente en double intégral Réseaux flexibles avec une capacité de déploiement rapide Réservoir imperméable à l'eau IP67 Plage de température de fonctionnement: -40°C à 80°C chiffrement AES128 pour une sécurité de haut niveau Fonctionnement et maintenance conviviaux Largeur de bande configurable: 1,4/3/5/10/20/40 MHz FHSS (Frequency Hopping Spread Spectrum) pour une performance améliorée contre les brouillages Rétransmission sur porteurs alternatifs pour éviter la perte de données en cas d'interférence Puissance de sortie maximale: 2 × 40 dBm

Avantages de l'émetteur et du récepteur de données IP vidéo et télémétrie à longue portée de 50 km

1.Double bande: UHF 566-678Mhz et L-Band 1420-1530Mhz sélectionnables par le biais de la gestion du réseau

Le FD-78A5FT est une radio définie par logiciel (SDR) basée sur l'architecture de fréquence commutable IWAVE, prenant en charge à la fois la bande L (1420 ∼1530 MHz) et la bande UHF (566 ∼678 MHz).Les utilisateurs peuvent facilement basculer entre ces bandes de fréquences sur place via un logiciel.Le processus est rapide et intuitif, assurant une perturbation minimale des opérations critiques.

Avec un son défini par logiciel, une résistance aux températures extrêmes, et la technologie de forme d'onde IWAVE,Le FD-78A5FT est une radio MIMO tactique avancée conçue pour des applications exigeantes dans le domaine militaire., les forces de l'ordre et les services de secours d'urgence.

2.FD-78A5FT Radio adaptative anti-entrave.

Le FD-78A5FT utilise un spectre de propagation de fréquence à saut de fréquence (FHSS) avancé avec un algorithme IWAVE propriétaire pour résister aux brouillages.Si des interférences sont détectéesLes sauts ne se produisent que lorsque les liaisons stables restent intactes.

Ce mécanisme de saut de fréquence intelligent assure une communication fiable dans des environnements bruyants ou contestés, ce qui rend le FD-78A5FT idéal pour les communications critiques militaires, d'urgence et sécurisées.

3.CA ((Aggrégation des transporteurs)

Le FD-78A5FT adopte la technologie d'agrégation des porteurs CA, qui peut regrouper deux porteurs de bande passante de 20 MHz pour atteindre une bande passante de porteur sans fil de 40 MHz,améliorer efficacement les taux de transmission de liaison ascendante et descendante, et améliorer la robustesse et l'adaptabilité environnementale de l'ensemble du système de transmission sans fil. 1. Prend en charge une bande passante totale plus grande, prend en charge l'agrégation de transporteurs 20MHz + 20MHz et le taux de transmission de données dépasse 100Mbps. 2. Prend en charge l'agrégation continue et l'agrégation non continue des supports, ce qui est plus flexible. 3. Prend en charge l'agrégation de porteurs de différentes bande passante, et peut régler la bande passante de l'agrégation de porteurs En fonction des interférences environnementales et des ressources de spectre disponibles, ce qui facilite l'adaptation à différents scénarios. 4. Rétransmettre sur différents porteurs pour éviter l'interruption des données après une seule interférence de porteur. 5. Prend en charge le saut de fréquence de différents porteurs pour trouver plus efficacement des porteurs sans interférence.

Spécification de l'émetteur et du récepteur de données IP vidéo et télémétrie à longue portée de 50 km

Application du projet

Le FD-78A5FT est conçu pour un déploiement en plein air robuste, prenant en charge les opérations mobiles et fixes dans les environnements terrestres, aériens et maritimes.Il convient à un large éventail d'applications, y compris la surveillance des frontières., les opérations minières, l'exploration pétrolière et gazière à distance, les infrastructures de communication urbaines de secours et les réseaux de micro-ondes privés.
