| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-66MN |
| Nombre De Pièces: | 2units |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | L/C, D/P, T/T |
Nlos 3km Terre à Terre Robotique sécuriser les données sans fil et les liens vidéo
Introduction au projet
FDM-66MN nlos 1-3km système sans pilote pour la télémétrie robotique des données et HD vidéo streaming.Il Obtenir des informations de port série via IP permet à une station de contrôle de contrôler plusieurs robots mobilesIl est particulièrement adapté à l'utilisation sur des drones en essaim, des véhicules sans pilote, des véhicules sans pilote et d'autres applications de robotique à courte et moyenne portée.
La taille de 60*55*5,7 mm en fait le plus petit module radio OEM à large bande et le candidat idéal pour l'intégration du système dans de petits systèmes sans pilote pour fonctionner dans des environnements difficiles,comme l'inspection intérieure de bâtiments ou de tunnels.
Principales caractéristiques
Diffusion du spectre
Le spectre de propagation par saut de fréquence (FHSS), la modulation adaptative et la puissance de transmission RF adaptative sont la meilleure combinaison pour l'immunité contre le bruit et les interférences.
Gestion des logiciels et interface Web
FDM-66MN peut être configuré à l'aide d'une interface logicielle complète basée sur l'installation.paramètres réseau, sécurité, topologie de surveillance, SNR, RSSI, distance, etc.

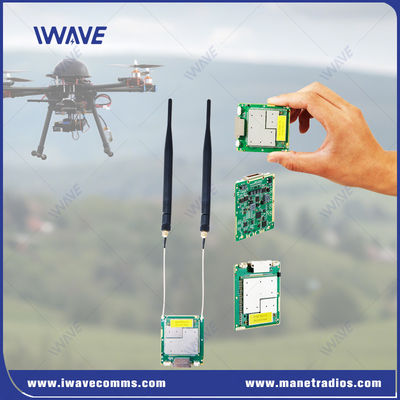

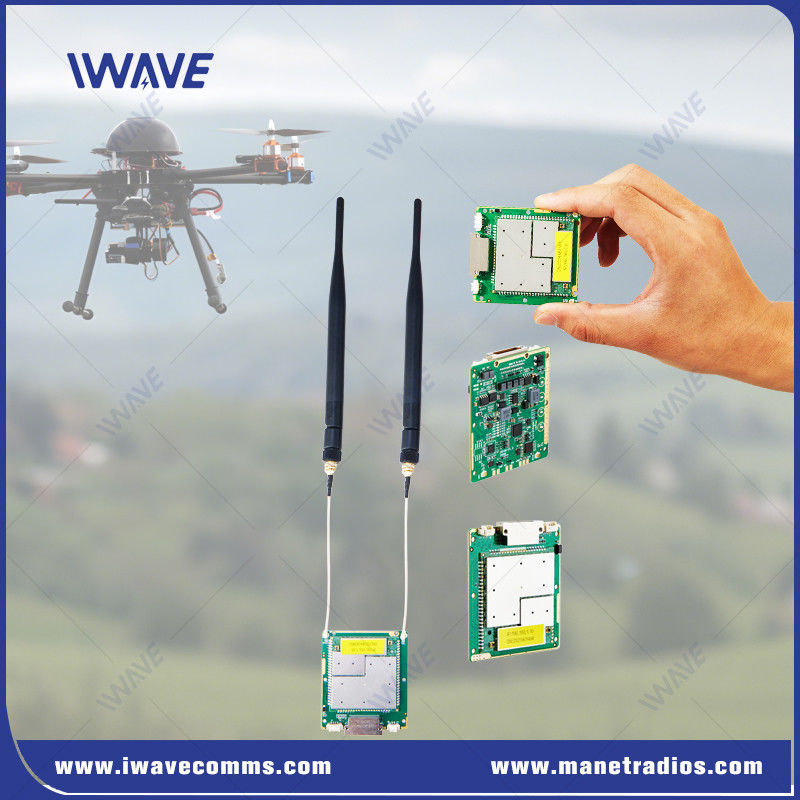

Le plus petit module radio OME
Le FDM-66MN est l'émetteur-récepteur vidéo numérique ultra-miniature avec une dimension de 60*55*5,7 mm et un poids de 26 grammes.La mini taille le rend idéal pour les applications sensibles au poids et à l'espace telles que les petits drones ou les plateformes UGV.
Puissance de transmission réglable
Puissance de sortie sélectionnable par logiciel de -40 à 25 dBm
Une riche séquence d'options d'interface
Voltage d'entrée de puissance large
Entrée de puissance large DC5-32V pour éviter la combustion lors de la mauvaise tension d'entrée

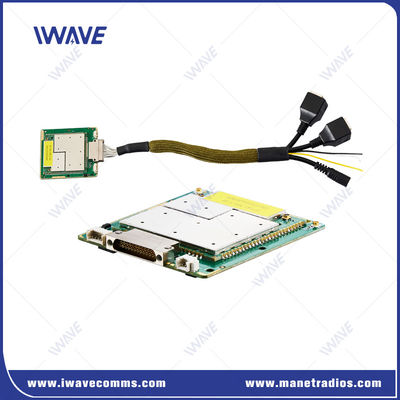

Définition de l'interface
| J30JZ Définition: | ||||||
| Le pin | Nom | Le pin | Nom | Nom | Le pin |  |
| 1 | TX0+ | 10 | D+ | 19 | Le nombre de points de contact | |
| 2 | TX0- | 11 | Je ne sais pas. | 20 | UART0_TX | |
| 3 | Le GND | 12 | Le GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | Numéro VIN du véhicule | 22 | BUT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | Le GND | |
| 7 | RX4+ | 16 | Le code de l'appareil est: | 25 | Numéro VIN du véhicule | |
| 8 | Le GND | 17 | Résistance à la combustion | |||
| 9 | VBUS | 18 | Le code de l'entreprise | |||
Application du projet
Le FDM-66MN est un module de liaison radio compact, léger et défini par logiciel conçu pour une communication fiable dans les applications sans pilote, y compris les missions BVLoS, les UGV, la robotique, les UAS et les USV.Offrant des services à grande vitesse, les capacités de longue portée, le FDM-66MN permet une transmission duplex simultanée de haute qualité de plusieurs flux vidéo Full HD, de signaux de contrôle et de données de télémétrie.d'une puissance de sortie supérieure ou égale ou égale à 50% de celle du moteur, il peut atteindre des distances de communication allant jusqu'à 50 km. Même dans des environnements difficiles et hors ligne de vue, tels que les zones urbaines bondées, il assure une communication fiable sur des distances allant jusqu'à 20 km.
Spécification
| Généraux | ||
| Technologie | Base sans fil sur la technologie sans fil standard TD-LTE | |
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du débit de données du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 à 15 km (air au sol) 500m-3km ((NLOS du sol au sol) |
|
| Capacité | 16 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) Tous les nœuds ajustent automatiquement la puissance de transmission |
|
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts |
|
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Bande de fréquences | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806 à 826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Des produits de la catégorie 1 | |||||||
| Mode de communication | Unicast, multicast, diffusion | ||||||
| Mode de transmission | Le plein duplex | ||||||
| Mode réseau | Routage dynamique | Mise à jour automatique des itinéraires en fonction des conditions de liaison en temps réel | |||||
| Contrôle du réseau | Surveillance par l'État | État de la connexion /rsrp/snr/distance/débit de liaison ascendante et descendante | |||||
| Gestion du système | WATCHDOG: toutes les exceptions au niveau du système peuvent être identifiées, réinitialisation automatique | ||||||
| Rétransmission | L1 | Déterminer si la retransmission doit être effectuée sur la base des différentes données transportées (AM/UM); les retransmissions HARQ | |||||
| L2 | Les retransmissions HARQ | ||||||
| Interfaces | ||
| RF | 2 x IPX | |
| Éthernet | 3xEthernet | |
| Port de série | 2x RS232 | |
| Entrée de puissance | 2*Porte de puissance (alternative) | |
| Contrôle de la transmission des données | |||||
| Interface de commande | Configuration des commandes AT | Prise en charge du port VCOM/UART et d'autres ports pour la configuration des commandes AT | |||
| Gestion de la configuration | Prise en charge de la configuration via WEBUI, API et logiciel | ||||
| Mode de fonctionnement | Mode serveur TCP Mode client TCP Mode UDP Multicast UDP MQTT Modbus |
● Lorsqu'il est défini comme serveur TCP, le serveur de port série attend la connexion à l'ordinateur. ● Lorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination. ●Serveur TCP, client TCP, UDP, multicast UDP, coexistence serveur/client TCP, MQTT |
|||
| Taux de baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode de transmission | Mode de transmission | ||||
| Le protocole | Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile. | ||||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 26 grammes | |
| Dimension | 60*55*5,7 mm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
|
|
