| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-660X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |

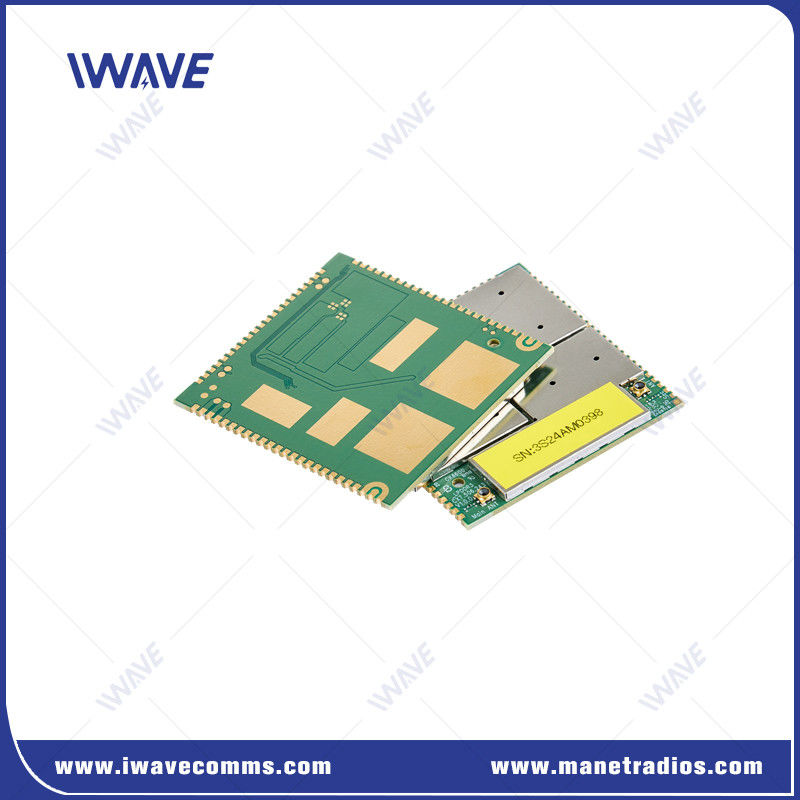

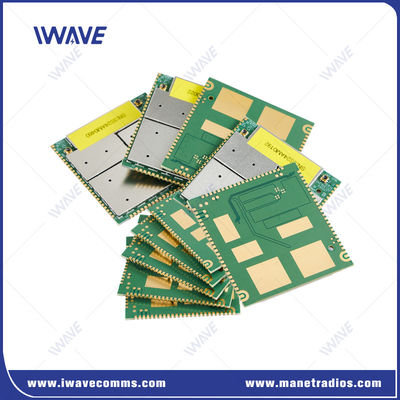

Module de télémétrie radio longue portée avec spectre de diffusion à saut de fréquence
Introduction au projet
Solution IP SoC sans fil pour les drones, les UGV et la robotiqueErformance fournit une immunité multi-path résultant en un débit rapide et constant à des distances impressionnantes!
Le FDM-660X Digital Data Link est une solution sans fil tri-bande OEM miniature de 800 MHz + 1,4 GHz + 2,4 GHz qui fournit la bande passante et la portée nécessaires pour les applications complexes à forte intensité de données.Le FDM-660X dispose de FHSS pour obtenir une performance RF robusteLa conception miniature, légère et robuste permet au FDM-660X PTMP SoC Module d'être un candidat idéal pour les applications sensibles à la taille.Les capacités de longue portée du FDM-660X permettent des communications vidéo et télémétriques sans fil de haute qualité.
Les avantages deSolution IP sans fil SoC(FDM-660X):
Soutien de fréquence flexible:Le FDM-660X fonctionne sur les bandes 800 MHz, 1,4 GHz et 2,4 GHz, couvrant un spectre total de 120 MHz..
Amélioration de l'anti-entrave et de l'atténuation des interférences:Grâce à l'utilisation des technologies OFDM et MIMO, ainsi qu'à la modulation adaptative, ces radios sont conçues pour fonctionner de manière optimale même dans des environnements difficiles et à haute interférence.
Options de chaîne personnalisables:Le FDM-660X permet aux utilisateurs de sélectionner parmi diverses bandes de canaux (1.4Les bandes plus petites offrent une portée plus longue au détriment d'un débit de données plus faible.
Portée de communication étendue:Il est démontré dans les applications réelles, que lesLe FDM-660XIl offre une connectivité fiable jusqu'à 20 km, ce qui le rend adapté aux communications à longue distance.
La latence minimale:Avec un canal ultra fiable à faible latence (URLLC), leLe FDM-660Xassure une communication à faible latence en séparant les données vidéo des signaux de commande et de contrôle, assurant une vidéo ininterrompue et un fonctionnement en douceur pour la robotique.
Roaming sans heurtsÉquipé d'une technologie d'évitement des collisions, leLe FDM-660Xassure une connectivité stable pour les robots au sol qui se déplacent rapidement, tels que les robots mobiles autonomes (AMR) et les quadrupèdes, même dans des environnements à rythme rapide.
Spécification deSolution IP sans fil SoC
| Transmission | Dispositif d'acquisition d'images du module maître de commande pour l'acquisition et le codage des données | La caméra |
| Le module de commande principal envoie les données codées à FD-610X via l'interface USB ou HSIC | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Le FD-610X envoie les données d'image codées à l'extrémité réceptrice par l'interface aérienne. | ||
| Recevoir | L'extrémité réceptrice du FD-610X reçoit les données d'image codées et les transmet ensuite de manière transparente au module de commande principal. | |
| Le FD-610X envoie des données au module de commande principal via une interface USB ou HSIC. | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Après réception des données par le module de commande principal, il décode et affiche l'image. | ||
| Taille du PCB | 43.40*45.00*3.00 mm | |
| RF | Fréquence | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806 à 826 MHz | ||
| Puissance RF | 25 dBm | |
| Sensitivité (accès) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dB |
Accès |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Accès | |
| 800 MHz ((8160 canaux) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Accès | |
| Interface | UAR | 1 |
| Les États membres | 1 | |
| HSIC | USB 2.0 haut débit | |
| États-Unis | USB 2.0 haut débit | |
| Le secteur privé | 1 | |
| Résultats de l'enquête | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Questions fréquentes
1En ce qui concerne la fréquence, pour les tests, nous utiliserons 2,4 GHz. Cependant, pouvons-nous changer les bandes de fréquences à 1,4G ou 800Mhz plus tard si nous changeons les antennes aux bonnes?D'après ce que j'ai compris, cette unité n' a pas de PA..
Bien sûr.
2. Si j'achète juste un échantillon d'essai sans la carte PA quelle gamme vais-je obtenir et est-il possible d'ajouter PA plus tard?
De quelle portée de l'échantillon avez-vous besoin?
Nous pouvons vous offrir une portée de 1 ~ 150 km du module de liaison. Vous pouvez ajouter le PA plus tard si vous le souhaitez.
Le module peut transférer le signal sur 150 km avec le PA de 10 watts pour augmenter le signal.
Si vous achetez un module de portée de 15 km, même vous plus le PA, la portée est presque de 15 à 17 km.
|
|
