| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-660X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |
TDD OFDM Deux voies de données vidéo sans fil RC Connexion de commande SDR
Introduction au projet
Utilisant une topologie IP étoile avancée et un saut de fréquence à grande vitesse, le FDM-6800 excelle dans des environnements difficiles.Il est parfaitement adapté à un large éventail d'applications, y compris les systèmes habités et non habités, ainsi que les utilisations commerciales et tactiques.
IWAVE est spécialisée dans le développement de solutions de réseautage sans fil de qualité industrielle, en mettant l'accent sur les technologies mesh et point-à-multipoint pour les systèmes robotiques.Les radios sans fil à longue portée sont conçues pour une variété d'applications., y compris les drones, les UGV, les AMR, la robotique mobile, les équipes connectées et les secteurs gouvernemental et de la défense.IWAVE permet aux utilisateurs de relever des défis complexes en construisant des réseaux de communication adaptables avec des systèmes sans pilote.
Les avantages deModule des DTS(FDM-660X)
|
Soutien maître-esclave:Un nœud maître peut gérer jusqu'à32les nœuds d'esclaves. Communication entre l'air et le soln: fournit jusqu'à 20 km de vidéo sans fil, MAVLink et transmission de données de télémétrie. Transmission hors ligne de vue (NLOS):transmission mobile sur 1 à 3 km dans les environnements NLOS. Anti-interférences:Caractéristiques de l'utilisation du spectre de propagation par saut de fréquence (FHSS) à l'intérieur et à travers les bandes de fréquences pour une résistance aux interférences. - Je suis désolé.Soutien à la bande: bandes de fréquences sélectionnables à800 MHz et 1,4 GHz et 2,4 GHz. Interfaces polyvalentes:Inclut le RJ45, le TTL, le RS232, le RS485, le RS422 et le SBUS (personnalisable). Radio définie par logiciel (SDR):Opération intuitive basée sur une page Web pour une facilité d'utilisation et de gestion. Logiciel de surveillance du réseau:Surveillance en temps réel du SNR, du RSSI, de la topologie des nœuds et de la distance entre les nœuds. |
 |
Spécification du module de télémétrie
| Transmission | Dispositif d'acquisition d'images du module maître de commande pour l'acquisition et le codage des données | La caméra |
| Le module de commande principal envoie les données codées à FD-610X via l'interface USB ou HSIC | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Le FD-610X envoie les données d'image codées à l'extrémité réceptrice par l'interface aérienne. | ||
| Recevoir | L'extrémité réceptrice du FD-610X reçoit les données d'image codées et les transmet ensuite de manière transparente au module de commande principal. | |
| Le FD-610X envoie des données au module de commande principal via une interface USB ou HSIC. | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Après réception des données par le module de commande principal, il décode et affiche l'image. | ||

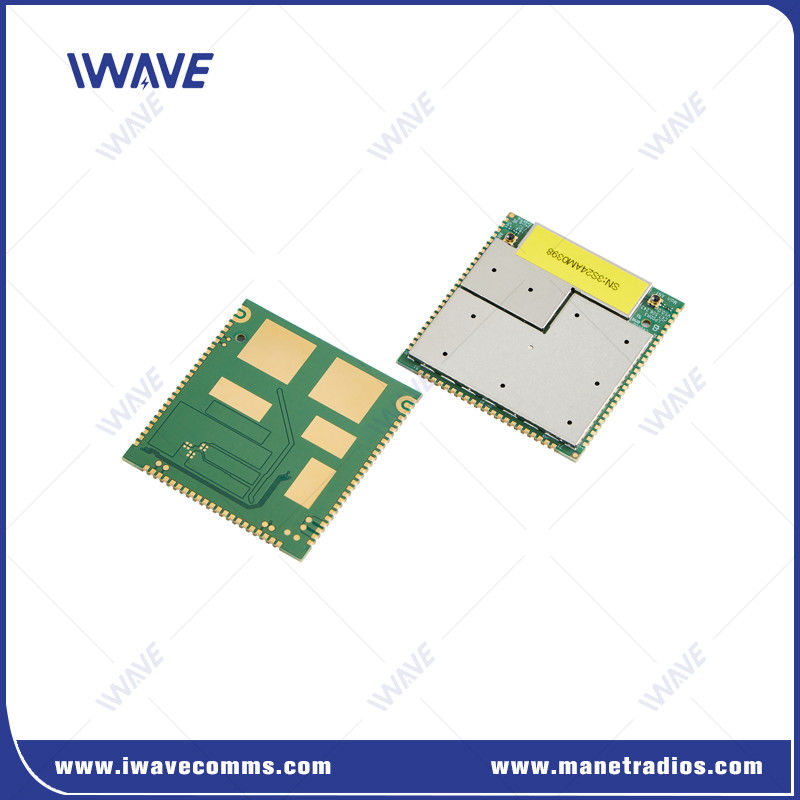

| Taille du PCB | 43.40*45.00*3.00 mm | |
| RF | Fréquence | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806 à 826 MHz | ||
| Puissance RF | 25 dBm | |
| Sensitivité (accès) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dB |
Accès |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Accès | |
| 800 MHz ((8160 canaux) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Accès | |
| Interface | UAR | 1 |
| Les États membres | 1 | |
| HSIC | USB 2.0 haut débit | |
| États-Unis | USB 2.0 haut débit | |
| Le secteur privé | 1 | |
| Résultats de l'enquête | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Questions fréquentes
1Combien d'ampères le module tire-t-il?
La consommation d'énergie est d'environ 4 W.
Le courant est égal à la consommation d'énergie divisée par la tension d'alimentation
4 / 12 = 0,33A, si vous êtes sur une alimentation de 12 volts.
2J'ai besoin du module de transmission de données vidéo sans fil à une portée de 150 km, quelle gamme de fréquences est meilleure?
Il y a deux versions sur la gamme de fréquences.
La gamme de fréquences de la 1ère version est de 1420 MHz à 1530 MHz, avec une largeur de fréquence de 110 MHz pour le FHSS.
La gamme de fréquences de la 2e version est de 806 MHz à 826 MHz ou 1420 MHz ~ 1530 MHz, avec une largeur de fréquence de seulement 20 MHz ou 40 MHz pour le FHSS.
Notre ingénieur vous a recommandé de choisir la 1ère version, car elle peut fournir des points plus fréquents à choisir lorsque le signal est faible ou interféré.
|
|
