| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-660X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |
20 km bande UHF à double sens UAV Vidéo Transmetteur de données RC Module de liaison de contrôle
Introduction au projet

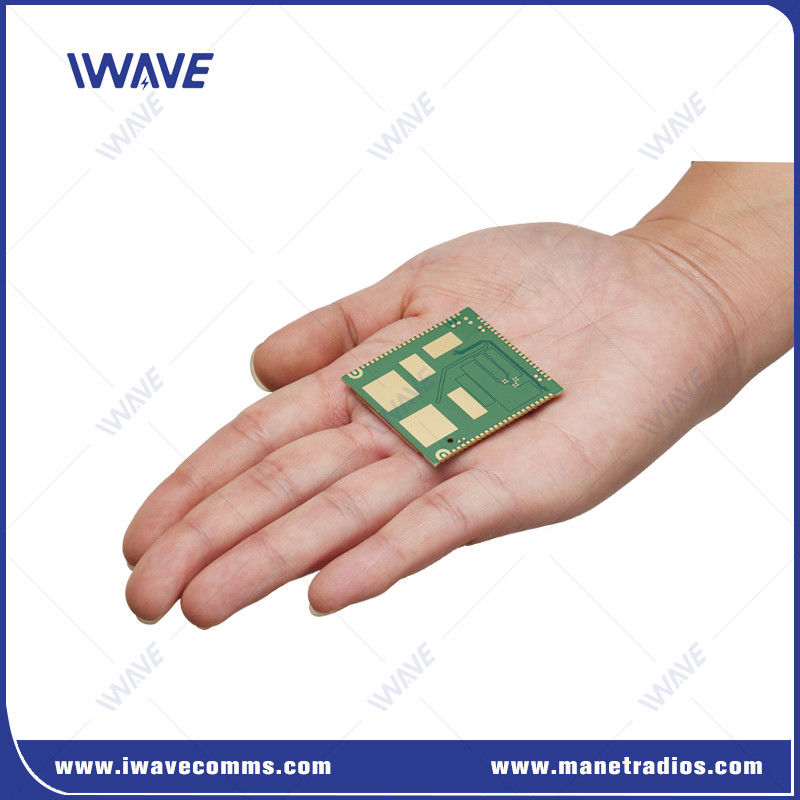

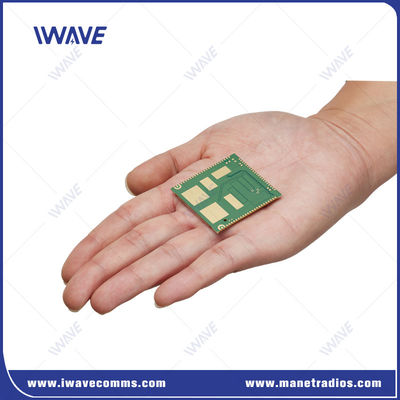

Le FDM-660X est un module SoC IP PTMP sans fil, il peut transmettre des données audio, vidéo et IP en temps réel, et un nœud maître peut prendre en charge 32 nœuds esclaves.Il a de fortes performances anti-blocage et anti-interférence avec FHSSIl peut être appliqué à la sécurité publique, à la police armée, au contrôle des incendies, à la défense aérienne civile, , EOD Robot et UGV pour établir une communication rapide en temps réel et une coordination et un commandement unifiés.
Les avantages deÉmetteur vidéo UAV(FDM-660X)
|
|
 |
Spécification des dronesÉmetteur vidéo
| Transmission | Dispositif d'acquisition d'images du module maître de commande pour l'acquisition et le codage des données | La caméra |
| Le module de commande principal envoie les données codées à FD-610X via l'interface USB ou HSIC | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Le FD-610X envoie les données d'image codées à l'extrémité réceptrice par l'interface aérienne. | ||
| Recevoir | L'extrémité réceptrice du FD-610X reçoit les données d'image codées et les transmet ensuite de manière transparente au module de commande principal. | |
| Le FD-610X envoie des données au module de commande principal via une interface USB ou HSIC. | Interface physique USB/HISC, logiquement virtuelle dans une carte réseau | |
| Après réception des données par le module de commande principal, il décode et affiche l'image. | ||

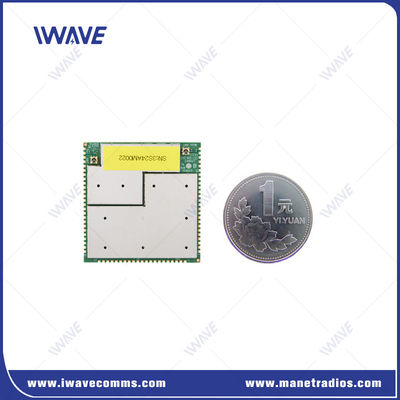

| Taille du PCB | 43.40*45.00*3.00 mm | |
| RF | Fréquence | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806 à 826 MHz | ||
| Puissance RF | 25 dBm | |
| Sensitivité (accès) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dB |
Accès |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz: - 106 dBm |
Accès | |
| 800 MHz ((8160 canaux) 10 MHz: - 103 dBm 5Mhz: - 106 dBm 3Mhz: - 108 dBm |
Accès | |
| Interface | UAR | 1 |
| Les États membres | 1 | |
| HSIC | USB 2.0 haut débit | |
| États-Unis | USB 2.0 haut débit | |
| Le secteur privé | 1 | |
| Résultats de l'enquête | 6 | |
| JTAG | 1 | |
| Antenne | 2 |
Recommandé pour un émetteur vidéo FDM-660X
TDD OFDM émetteur-récepteur sans fil full-duplex pour vidéo et données
Jusqu'à 30 Mbps Iperf débit @ canal 20 MHz
Prend en charge les réseaux point à point et point à multipoint
2 liaisons de données Ethernet et 3 canaux RS232
Audio entrée/sortie pris en charge par codec audio intérieur
Émetteur-récepteur sans fil à longue portée avec une puissance RF de 10 W
|
|
