| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FD-680X |
| Nombre De Pièces: | 2 |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 10 jours |
| Conditions De Paiement: | T/T, L/C, D/P |
Émetteur-récepteur de données vidéo et télémétrique à fréquence de saut pour systèmes sans pilote
Introduction au projet
Les systèmes sans pilote FDM-680X sont construits sur une architecture FPGA 2.0 avancée, incorporant des technologies multi-ondes, ultra-large bande et de saut de fréquence à grande vitesse.Il est doté de capacités MIMO (Multiple Input Multiple Output) à double réception et à double transmission, qui améliorent considérablement la portée et la fiabilité de la transmission des données.fournir une communication ininterrompue même lors de manœuvres à grande vitesse jusqu'à 300 km/h.

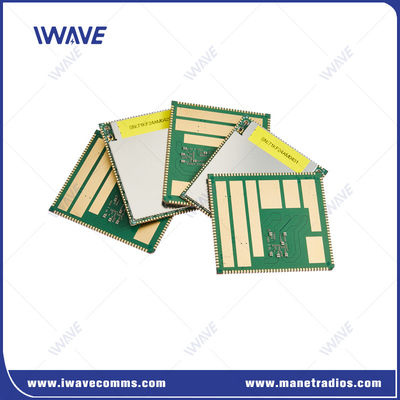

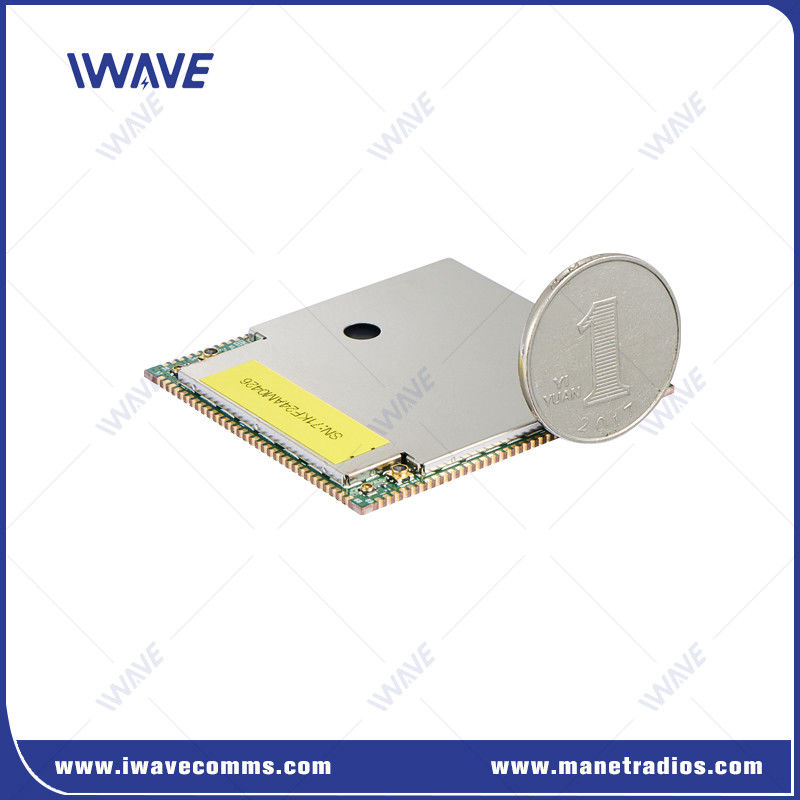

La taille de 52*46*2,9 mm en fait le plus petit module radio OEM à large bande et le candidat idéal pour l'intégration du système dans de petits systèmes sans pilote pour fonctionner dans des environnements difficiles,comme l'inspection intérieure de bâtiments ou de tunnels.
Les avantages deSystèmes sans pilote
|
Caractéristiques du réseau sans fil |
Sécurité | Caractéristiques de la transmission | Caractéristiques de la couche physique |
|
|
|
|
Application du projet
Véhicules aériens sans pilote (UAV)
Véhicules terrestres sans pilote (UGV)
Les navires de surface autonomes
Gestion de flotte robotisée
Réseaux d'intervention en cas d'urgence
Réseaux tactiques militaires
Une ville intelligente
Des équipes connectées dans des environnements éloignés
L'IoT industriel (IoT)
Communication entre véhicules et tout (V2X)
Des drones en essaim
Spécification deSOC sans fil
|
Les fonctions |
Définition |
Détails |
|
Taille du PCB |
46.58±0.15 mm 520,00 ± 0,15 mm 20,90 ± 0,10 mm |
|
|
RF |
Fréquence |
1.4 GHz: 1420 à 1530 MHz |
|
600 MHz: 566 à 678 MHz |
||
|
Niveau de puissance RF |
Le système de mesure de l'intensité de l'air doit être équipé d'un système de mesure de l'intensité de l'air. |
|
|
Pour les appareils à commande numérique, les valeurs de référence sont les suivantes: |
||
|
Sensitivité |
1 Mbps |
1.4Ghz ((14700 point de fréquence) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600 MHz ((6200 point de fréquence) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 point de fréquence) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
|
|
600 MHz ((6200 point de fréquence) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 haut débit |
|
|
USB |
USB 2.0 haut débit |
|
|
Le secteur privé |
2 |
|
|
Résultats de l'enquête |
23 |
|
|
JTAG |
0 |
|
|
Antenne |
2 |
|
|
Le pouvoir |
VSYS |
3.7V~4.35V ((4V est suggéré) |
|
D1V8A |
1.8V Sortie électrique |
|
|
D2V85A |
2.85V Sortie électrique |
|
|
Le code de l'émetteur doit être identifié. |
3.3V Sortie électrique |
|
|
5V_FEM |
Alimentation de la puce RF PA |
|
|
Nœud maître-esclave |
Configuration du nœud central |
Tout nœud du réseau peut être configuré comme nœud maître. |
|
Taux de données |
Tous les nœuds partagent le débit de données de capacité du système de liaison ascendante et descendante |
|
|
Capacité |
Prend en charge le nombre de nœuds de réseau N≥2 et jusqu'à 64 nœuds de service ou 63 nœuds d'état IDLE. |
|
|
Mode de communication |
Tout nœud du réseau peut être configuré comme nœud maître. |
|
|
Tous les nœuds partagent le débit de données de capacité du système de liaison ascendante et descendante |
||
|
Accès |
Prise en charge de plusieurs nœuds esclaves pour accéder au réseau en même temps. |
|
|
Taux de données |
Tous les nœuds esclaves et les nœuds maîtres partagent le travail largeur de bande dans un sens, en amont et en aval (20 MHz, au moins 100 Mbps) |
|
|
Statut de la connexion |
Tous les nœuds du réseau restent connectés en tout temps. |
|
|
Contrôle de puissance |
Adaptez la puissance de transmission. |
|
|
Le démarrage |
Les nœuds maître et esclave prédéfinis |
|
|
Puissance fixe |
Configuration d'alimentation fixe (modifier uniquement le nœud maître) |
|
|
Fréquence fixe |
Configuration de fréquence de verrouillage |
|
|
|
