| Nom De Marque: | IWAVE |
| Numéro De Modèle: | FDM-66MN |
| Nombre De Pièces: | 2 PCS |
| Prix: | negotiable |
| Délai De Livraison: | 5 à 8 jours ouvrables |
| Conditions De Paiement: | D/P,T/T,L/C |

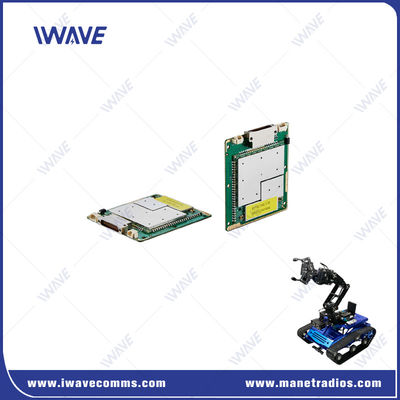

Lien de données IP numérique OEM super léger pour la transmission vidéo
LeFDM-66MNest une solution de transmission sans fil de pointe conçue par IWAVE, utilisant un chipset SOC mature pour des performances améliorées.fournissant une communication full-duplex pour les données TCP/IP/UDP et les signaux de contrôle TTL.

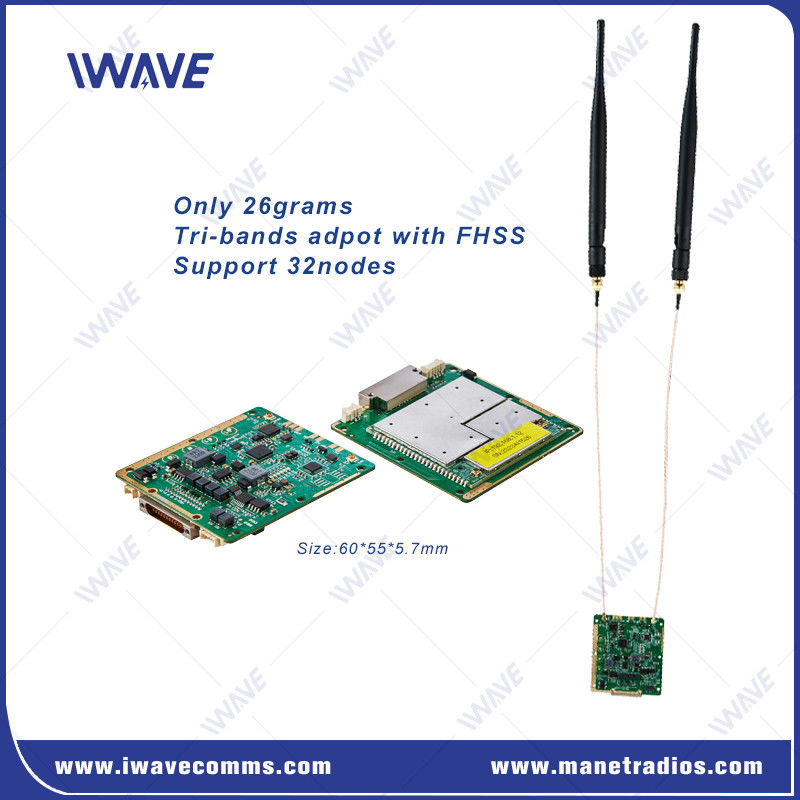

Le FDM-66MN est l'émetteur-récepteur vidéo numérique ultra-miniature avec une dimension de 60*55*5,7 mm et un poids de 26 grammes.La mini taille le rend idéal pour les applications sensibles au poids et à l'espace telles que les petits drones ou les plateformes UGV.Principales caractéristiques:
Capacité de transmission de données solide et stable:Utilisation d'une technologie adaptative de codage pour basculer automatiquement les mécanismes de codage et de modulation en fonction de la qualité du signal afin d'éviter une grande perturbation du taux de transmission à mesure que le signal change.
Fournit une vidéo HD, des données et des données de contrôle en série basées sur IP
Technologie de saut automatique de fréquence (FHSS) et modulation adaptative pour lutter contre les interférences.
Point de support point à point et point à point multiple (topologie étoile)
3*Port Ethernet pour l'intégration de différents terminaux
Entrée de grande tension: DV5-32V
Communication IP à faible latence
Le FDM-66MN est une solution idéale pour des applications exigeantes telles que la surveillance à distance, les véhicules autonomes et les flottes de drones.il assure un fonctionnement fiable et efficace même dans les environnements les plus complexes.
Interface
Spécification
| Généraux | ||
| Technologie | Base sans fil sur la technologie sans fil standard TD-LTE | |
| Le chiffrement | Le système d'avertissement est un système de surveillance de l'aéroport. | |
| Taux de données | 30 Mbps ((liens ascendants et descendants) | |
| Répartition moyenne adaptative du débit de données du système | ||
| Prise en charge des utilisateurs pour définir la limite de vitesse | ||
| Portée | 10 à 15 km (air au sol) 500m-3km ((NLOS du sol au sol) |
|
| Capacité | 16 nœuds | |
| Largeur de bande | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Le pouvoir | 25dBm±2 (2w ou 10w sur demande) Tous les nœuds ajustent automatiquement la puissance de transmission |
|
| Modulation | Le numéro de téléphone est le numéro d'identification de l'appareil. | |
| Anti-entraînement | Saut automatique de fréquence entre bandes | |
| Consommation d'électricité | Moyenne: 4 à 4,5 watts Maximum: 8 watts |
|
| Entrée de puissance | Le réglage de la tension doit être effectué à l'aide d'un système de freinage. | |
| Sensibilité du récepteur | Sensibilité (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | - 91 dBm (~10 Mbps) |
| 10 MHz | - 103 dBm | 10 MHz | - 96 dBm ((5 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | - 100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | - 103 dBm | 3 MHz | - 97 dBm (~ 2 Mbps) | ||
| 5MHZ | - 104 dBm | 2MHz | - 84 dBm (environ 2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | - 91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | - 100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | - 103 dBm | 5 MHz | - 84 dBm (~10 Mbps) | ||
| 5MHZ | - 104 dBm | 5 MHz | - 94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87 dBm ((5 Mbps) | ||
| 3 MHz | -98 dBm ((2 Mbps) | ||||
| 2MHz | - 84 dBm (environ 2 Mbps) | ||||
| Bande de fréquences | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806 à 826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Mode de communication | Unicast, multicast, diffusion | ||||||
| Mode de transmission | Le plein duplex | ||||||
| Mode réseau | Routage dynamique | Mise à jour automatique des itinéraires en fonction des conditions de liaison en temps réel | |||||
| Contrôle du réseau | Surveillance par l'État | État de la connexion /rsrp/snr/distance/débit de liaison ascendante et descendante | |||||
| Gestion du système | WATCHDOG: toutes les exceptions au niveau du système peuvent être identifiées, réinitialisation automatique | ||||||
| Rétransmission | L1 | Déterminer si la retransmission doit être effectuée sur la base des différentes données transportées (AM/UM); les retransmissions HARQ | |||||
| L2 | Les retransmissions HARQ | ||||||
| RF | 2 x IPX | |
| Éthernet | 3xEthernet | |
| Port de série | 2x RS232 | |
| Entrée de puissance | 2*Porte de puissance (alternative) | |
| Contrôle de la transmission des données | |||||
| Interface de commande | Configuration des commandes AT | Prise en charge du port VCOM/UART et d'autres ports pour la configuration des commandes AT | |||
| Gestion de la configuration | Prise en charge de la configuration via WEBUI, API et logiciel | ||||
| Mode de fonctionnement | Mode serveur TCP Mode client TCP Mode UDP Multicast UDP MQTT Modbus |
● Lorsqu'il est défini comme serveur TCP, le serveur de port série attend la connexion à l'ordinateur. ● Lorsqu'il est défini comme client TCP, le serveur de port série lance activement une connexion au serveur réseau spécifié par l'adresse IP de destination. ●Serveur TCP, client TCP, UDP, multicast UDP, coexistence serveur/client TCP, MQTT |
|||
| Taux de baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode de transmission | Mode de transmission | ||||
| Le protocole | Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile. | ||||
| Les produits de base | ||
| Température | -40°C à +80°C | |
| Le poids | 26 grammes | |
| Dimension | 60*55*5,7 mm | |
| Stabilité | Température moyenne de réaction ≥ 10000 heures | |
|
|
